# Modelo 3D para Impressão: Robô de Desenho - Arduino Uno + CNC Shield + GRBL

## Introdução

A tecnologia de impressão 3D tem revolucionado a maneira como pensamos sobre design, prototipagem e produção de objetos. Entre as diversas aplicações dessa tecnologia, a criação de robôs tem ganhado destaque por sua capacidade de unir hardware e software em projetos que podem ser tanto educativos quanto funcionais. Neste texto, exploraremos o modelo 3D de um "Robô de Desenho" que utiliza o Arduino Uno, um CNC Shield e o GRBL, uma das plataformas de controle para máquinas CNC mais populares. O arquivo será analisado em diversos aspectos, como sua importância, funcionalidades, desafios e recomendações para a impressão e montagem do robô.

## O Robô de Desenho: Uma Visão Geral

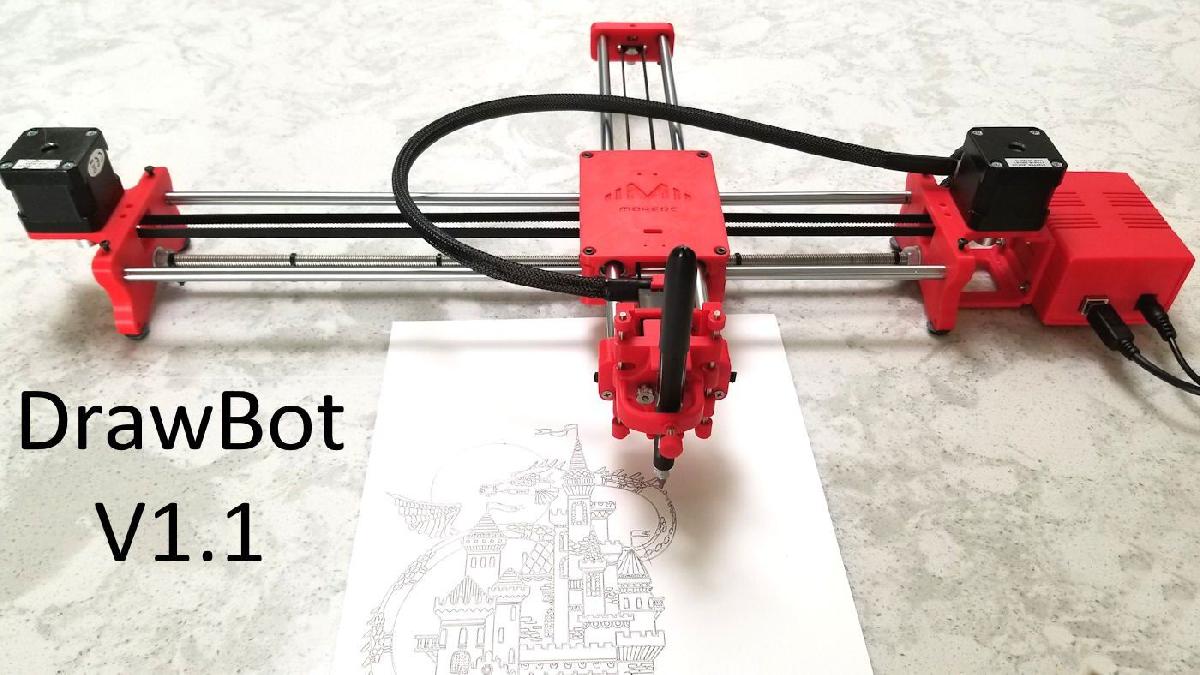

O robô de desenho é um projeto interessante que combina programação, mecânica e eletrônica. Ele utiliza motores de passo controlados por uma placa CNC Shield, conectada a um Arduino Uno, para movimentar uma caneta ou marcador em uma superfície de desenho. O objetivo é reproduzir imagens ou padrões baseados em comandos recebidos de um software de controle. Essa combinação do Arduino com o CNC Shield e o GRBL permite a criação de máquinas de desenho com precisão e controle eficientes.

### Componentes do Robô

1. **Arduino Uno**: Um microcontrolador de código aberto que serve como cérebro do robô. Ele é responsável por processar os comandos, controlar os motores e gerenciar a comunicação com o software do computador.

2. **CNC Shield**: Um adaptador que facilita a conexão de drivers de motor de passo ao Arduino. Ele torna a configuração mais simples e permite o controle de múltiplos eixos, que no caso do robô de desenho são utilizados para mover a caneta nas direções X e Y.

3. **GRBL**: Um firmware que pode ser carregado no Arduino Uno, permitindo que ele receba comandos de G-code, comum em máquinas CNC. O GRBL interpreta esses comandos e os converte em movimentos dos motores de passo.

4. **Motores de Passo**: Utilizados para controlar o movimento da caneta nas direções desejadas. Sua precisão é essencial para garantir que o desenho reproduza fielmente os comandos.

5. **Estrutura do Robô**: Normalmente feita de peças impressas em 3D, que formam a base e o suporte para os componentes eletrônicos e mecânicos do robô.

6. **Caneta ou Marcador**: O artefato que realmente faz o desenho. A escolha do tipo de caneta ou marcador pode influenciar no resultado final do desenho.

### Funcionamento

O funcionamento do robô de desenho pode ser dividido em algumas etapas principais:

1. **Configuração Inicial**: Após a impressão das peças 3D e montagem do robô, a estrutura deve ser configurada. Isso inclui a instalação dos motores, a fixação da caneta, a conexão do Arduino e do CNC Shield, e a configuração elétrica.

2. **Programação do Arduino**: O próximo passo é carregar o GRBL no Arduino Uno. Isso pode ser feito utilizando a IDE do Arduino e a biblioteca apropriada. O GRBL deve ser configurado para se ajustar às especificidades do robô, como o número de passos por milímetro e a velocidade máxima dos motores.

3. **Software de Controle**: Para controlar o robô, um software de controle que suporte G-code deve ser utilizado. Um exemplo comum é o Inkscape com um plugin para gerar G-code, ou mesmo softwares dedicados, como o Universal Gcode Sender (UGS). O usuário desenha ou importa imagens, que são convertidas em comandos de G-code e enviados ao robô.

4. **Execução do Desenho**: Com o software configurado e tudo pronto, o robô começa a desenhar. Os motores de passo respondem aos comandos do GRBL, movendo a caneta nas direções apropriadas para reproduzir o desenho.

## Importância do Projeto

O robô de desenho é um excelente projeto educacional que ajuda iniciantes a entenderem os princípios fundamentais da programação, eletrônica e mecânica. Ele é aplicável em diversas áreas, incluindo:

- **Educação**: Ajuda alunos a aprenderem sobre programação, circuitos e mecânica de uma forma prática e interativa.
- **Arte e Design**: Artistas podem usar o robô para explorar novas formas de criação, testando a combinação de tecnologia e arte.
- **Prototipagem Rápida**: Designers podem usar o robô para criar protótipos rápidos de suas ideias, visualizando o resultado antes de implementá-lo em produto final.

## Desafios e Considerações

### Impressão 3D do Modelo

Ao imprimir as peças do robô em uma impressora 3D, várias considerações devem ser levadas em conta:

1. **Escolha do Material**: O tipo de material utilizado na impressão afeta a durabilidade e a precisão do robô. O PLA é uma boa opção para iniciantes, pois é fácil de imprimir e bastante seguro. No entanto, para maior resistência, o ABS ou outros filamentos como PETG podem ser preferíveis.

2. **Configurações de Impressão**: Configurações como temperatura do bico, adesão à mesa, preenchimento, e camada devem ser otimizadas para garantir que as peças sejam robustas e precisas.

3. **Erro de Impressão**: Sempre existe o risco de falhas de impressão, que podem gerar peças deformadas ou com dimensões incorretas. Realizar uma calibração adequada da impressora é fundamental.

### Montagem e Calibração

Montar o robô pode ser um desafio, especialmente para iniciantes. Assegurar que todos os componentes estejam bem fixados e que os motores estejam corretamente alinhados é crucial para garantir um desempenho satisfatório.

A calibração do robô também é um aspecto importante. A precisão do desenho final dependerá de um ajuste correto dos motores de passo. Isso inclui a definição do número de passos por milímetro e a verificação de que a caneta está na altura correta em relação ao papel.

## Conclusão

O robô de desenho utilizando Arduino Uno, CNC Shield e GRBL é um projeto fascinante que oferece uma visão prática de como robótica, programação e impressão 3D interagem. Desde a elaboração do modelo 3D até a montagem e operação, cada passo do processo ensina habilidades valiosas. Com sua versatilidade e potencial educativo, esse projeto não só estimula a criatividade, mas também serve como uma introdução ao mundo da automação e fabricação digital.

Se você está considerando embarcar nessa jornada, recomendo que comece estudando os fundamentos do Arduino, familiarize-se com o GRBL e explore as possibilidades que a impressão 3D pode oferecer. Com paciência e prática, você poderá não apenas imprimir e montar seu robô de desenho, mas também criar suas próprias modificações e melhorias, ampliando ainda mais seus conhecimentos e habilidades tecnológicas.
