Sobre o objeto 3D Revolver Fidget Remix

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Revolver Fidget Remix foi projetado para Impressora 3D. Refiz o revolver com base no design original do EDUNBR3D implementando algumas mudancas para facilitar a impressao. Alteracoes em relacao ao original: Todas as pecas foram remodeladas com algumas melhorias; Uma maneira como o tambor e ligado ao corpo e alterada (e mais confiavel); Fiz algumas alteracoes para facilitar a impressao (requer menos suportes); Arquivos STEP incluidos. Eu fatiei no OrcaSlicer de arquivos STEP usando suportes de arvore/organicos. Voce pode ver meus parametros de suporte nas imagens incluidas. Note, eu ajustei o angulo de limite para 30 graus (minha impressora pode fazer isso) e aumentei a expansao da primeira camada para suportes organicos. Sem a ultima alteracao, a alca provavelmente quebrara durante a impressao em 100%. Nenhum suporte necessario para tambor, bala e pino. Impresso em Elegoo Neptune 4 com bico de 0,4mm usando altura de camada de 0,2mm nos tamanhos 100% e 150%. Eu prefiro um maior, pois 100% e muito pequeno para mim (e ~82mm de comprimento). Para verificar as lacunas/encaixes eu recomendo que voce pring tambor e pivo primeiro. Se yoo perder / apertado e voce usar OrcaSlicer -- voce pode fazer ajustes usando a opcao "X-Y hole compensation" (eu imprimi sem mudar a opcao, no entanto, minha impressora e muito bem calibrada). Se o pino estiver muito perdido -- basta aumenta-lo um pouco. Montagem: insira o pivo no tambor, insira o pivo com tambor no corpo e fixe-o com pino. Demonstracao e montagem: https://www.youtube.com/watch?v=9x2ETVtSSgQ 21 Fev 2024: Carregado o modelo do marcador como arquivos separados.

Baixar

O arquivo Revolver Fidget - Remix é uma atualização do projeto original de EDUNBR3D. As principais mudanças feitas pelo remixer envolvem remodelar todas as peças com melhorias, alterar a maneira como o tambor se liga ao corpo para torná-lo mais confiável, fazer mudanças para facilitar a impressão, requerendo assim menos suportes, e o incluído arquivos STEP.

O remixer usou o OrcaSlicer para fatiar os arquivos STEP, optando por suportes de árvore/organicos. O parâmetro de suporte pode ser visto nas imagens inclusas. O angulo de limite foi ajustado para 30 graus para acomodar as capacidades da impressora do remixer, e houve um aumento na expansão da primeira camada para suportes organicos, evitando assim que a alça pudesse se quebrar durante a impressão.

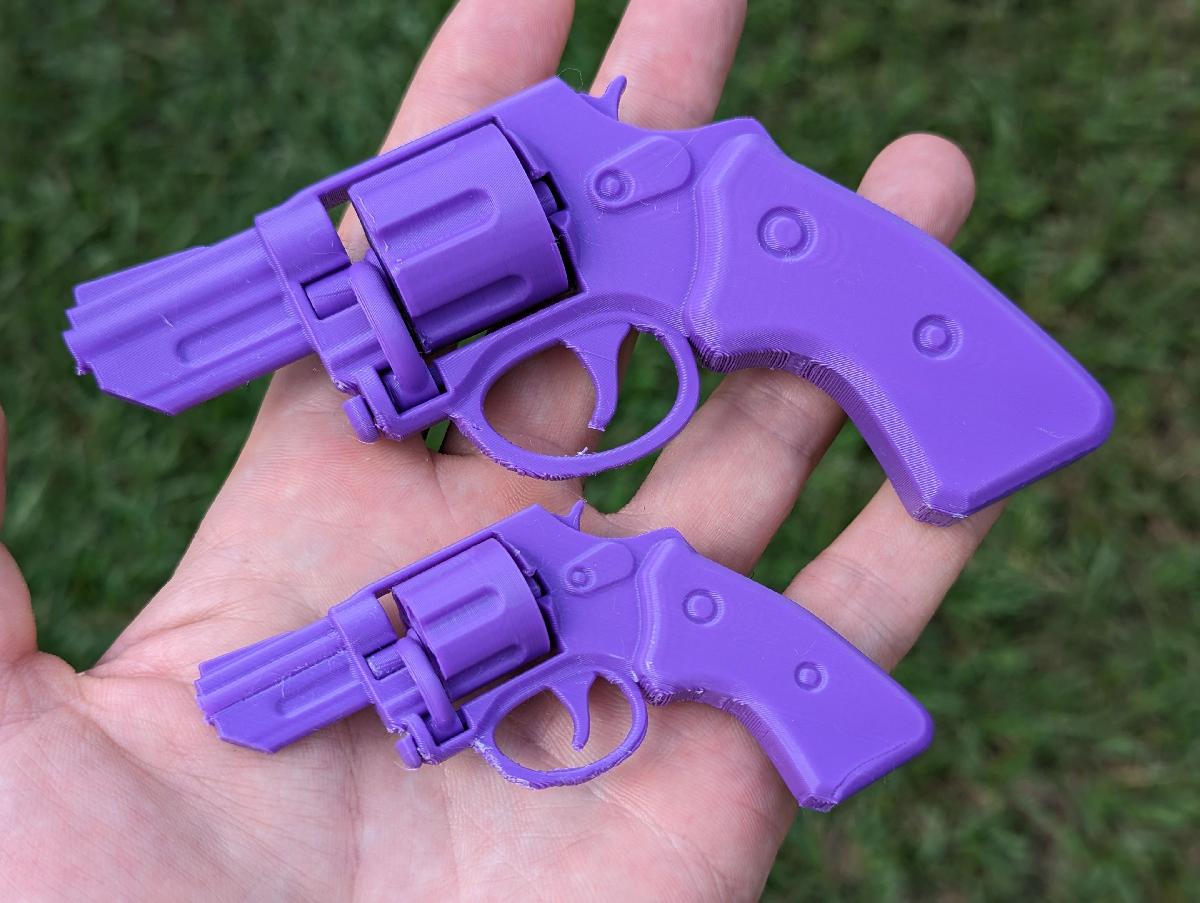

A impressão foi feita na Elegoo Neptune 4, com uma ponta de impressão de 0,4mm e uma altura de camada de 0,2mm. Foram utilizados dois tamanhos para impressão, 100% e 150%, com uma preferência pelo tamanho maior, visto que 100% resulta em uma peça menor do que o desejado.

Para verificar as lacunas/encaixes, o remixer recomenda a impressão do tambor e pino primeiro. Caso note que há limite, tem que fazer ajustes utilizando a opção 'X-Y hole compensation' caso esteja utilizando o OrcaSlicer. Se o pino parecer muito solto é sugerido um pequeno aumento no seu tamanho.

A montagem do revolver é simples, o pino é inserido no tambor, em seguida essa estrutura é inserida no corpo e presa com um pino.

No fim, o remixer, em 21 de Fevereiro de 2024, incluiu um modelo separado do marcador no arquivo. Para uma demonstração e explicação detalhada da montagem, um vídeo no youtube é disponibilizado.
