Sobre o objeto 3D Revista para componentes SMD

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

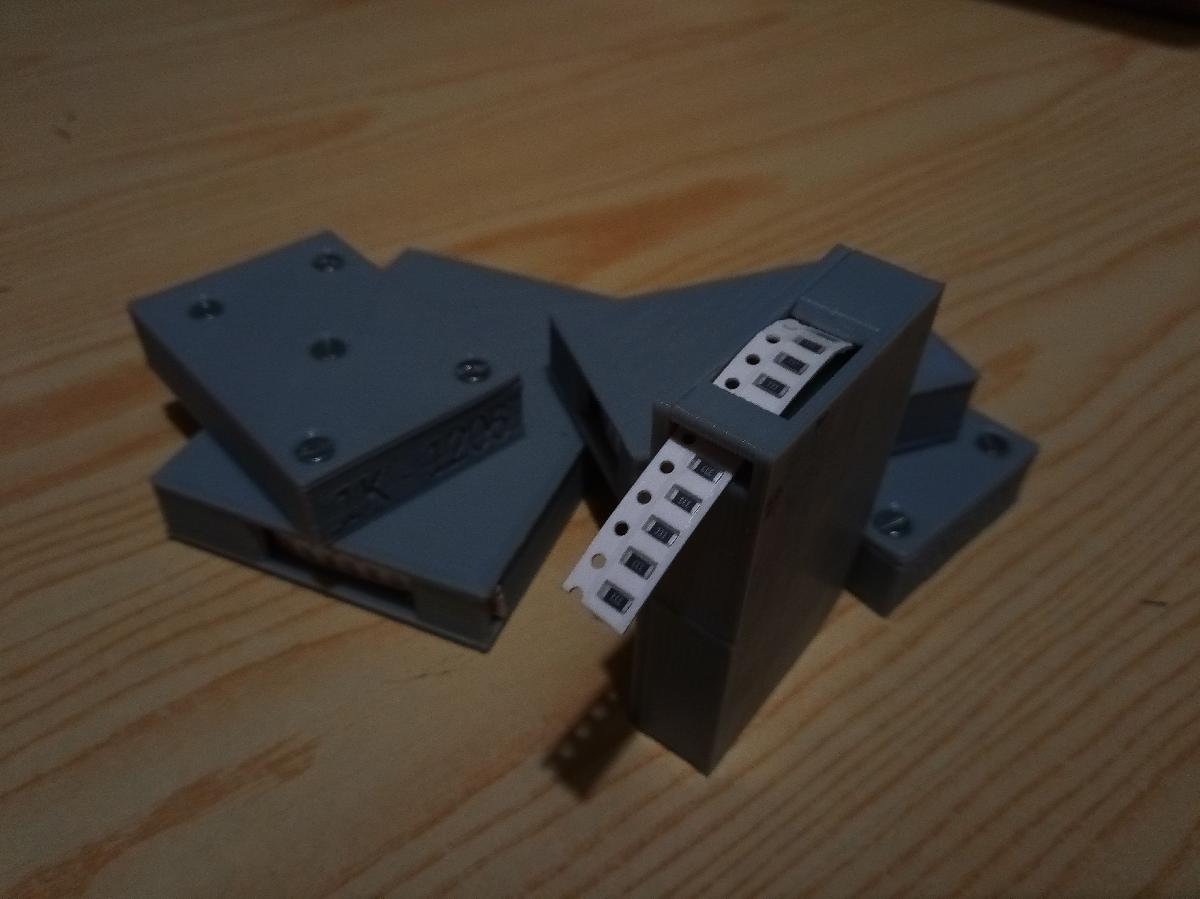

Revista para componentes SMD foi projetado para Impressora 3D. PT]Magazine para componentes SMDEu gosto de usar componentes smd porque considero trabalhar com eles muito mais agradavel e simples. Por isso, tenho uma caixa com saquinhos de resistores, capacitores, diodos, transistores e assim por diante. Infelizmente, esse armazenamento, alem de ter baixa clareza, causa danos ocasionais as fitas nas quais os componentes estao localizados, e eles acabam flutuando nos saquinhos e, no caso dos semicondutores, podem ser danificados. Por isso, decidi fazer uma bandeja simples para eles. Por padrao, tem o tamanho ideal para fitas de 100 pecas de tamanhos de involucro como 0806, 1206, MiniMelf, SOT23 e similares. Para outros tamanhos, claro, podem ser facilmente modificados no configurador ou diretamente via OpenScad. O design inclui uma "tampa" e duas versoes da caixa. Uma tem furos passantes para parafusos e pode ser encadeada em unidades maiores. A segunda e concebida como uma caixa separada para cada valor. A tampa e comum para ambas as versoes. E claro que ha um rotulo de texto para deixar imediatamente claro o que esta dentro das caixas.

Baixar

O arquivo "Revista para componentes SMD" representa um projeto bem pensado e prático para organização de componentes eletrônicos utilizando a tecnologia de impressão 3D. Este modelo é particularmente interessante para aqueles que trabalham com componentes SMD (Surface-Mount Devices), que são conhecidos por seu tamanho reduzido e pela eficiência no uso de espaço em placas eletrônicas.

### Características do Modelo:

1. **Estrutura**:
- A bandeja possui dimensões adequadas para acomodar fitas de 100 peças de tamanhos de invólucro comuns, como 0806, 1206, MiniMelf e SOT23. Essa característica facilita o armazenamento e a manipulação dos componentes.

2. **Facilidade de Modificação**:
- O autor menciona que o modelo pode ser facilmente alterado no configurador ou diretamente por meio do OpenScad, permitindo que usuários personalizem a bandeja para diferentes tamanhos de invólucro conforme necessário.

3. **Design Inteligente**:
- O design inclui uma tampa que se encaixa bem nas duas versões da caixa, o que não apenas protege os componentes, mas também ajuda na identificação visual. Um rótulo permite que os usuários saibam de imediato qual tipo de componente está armazenado na bandeja.

4. **Versatilidade**:
- Existem duas versões da caixa: uma com furos passantes para parafusos, permitindo que várias unidades sejam encadeadas, e outra que funciona como uma caixa separada para cada valor de componente. Essa flexibilidade na utilização é extremamente útil em ambientes de trabalho onde a organização e a eficiência são cruciais.

5. **Proteção dos Componentes**:
- A bandeja é projetada para minimizar o risco de danificação dos componentes, especialmente semicondutores que são suscetíveis a danos caso sejam armazenados de forma inadequada, como em sacos.

### Vantagens do Uso de Impressão 3D:
A impressão 3D desse modelo traz uma série de benefícios:
- **Custo-efetividade**: A possibilidade de imprimir suas próprias bandejas reduz a necessidade de comprar soluções de armazenamento caras.
- **Customização**: Cada usuário pode adaptar a bandeja para atender suas necessidades específicas, seja em termos de tamanho ou funcionalidade.
- **Acessibilidade**: Ao disponibilizar o modelo em uma plataforma acessível, mais pessoas podem beneficiar-se de uma solução eficiente de armazenamento.

Em resumo, o "Revista para componentes SMD" é um projeto inovador que resolve problemas comuns de armazenamento de componentes eletrônicos, tudo isso através da flexibilidade oferecida pela impressão 3D. Para entusiastas de eletrônica e profissionais da área, esse modelo pode otimizar o espaço de trabalho e facilitar a organização, tornando o manuseio de SMDs muito mais eficiente e seguro.
