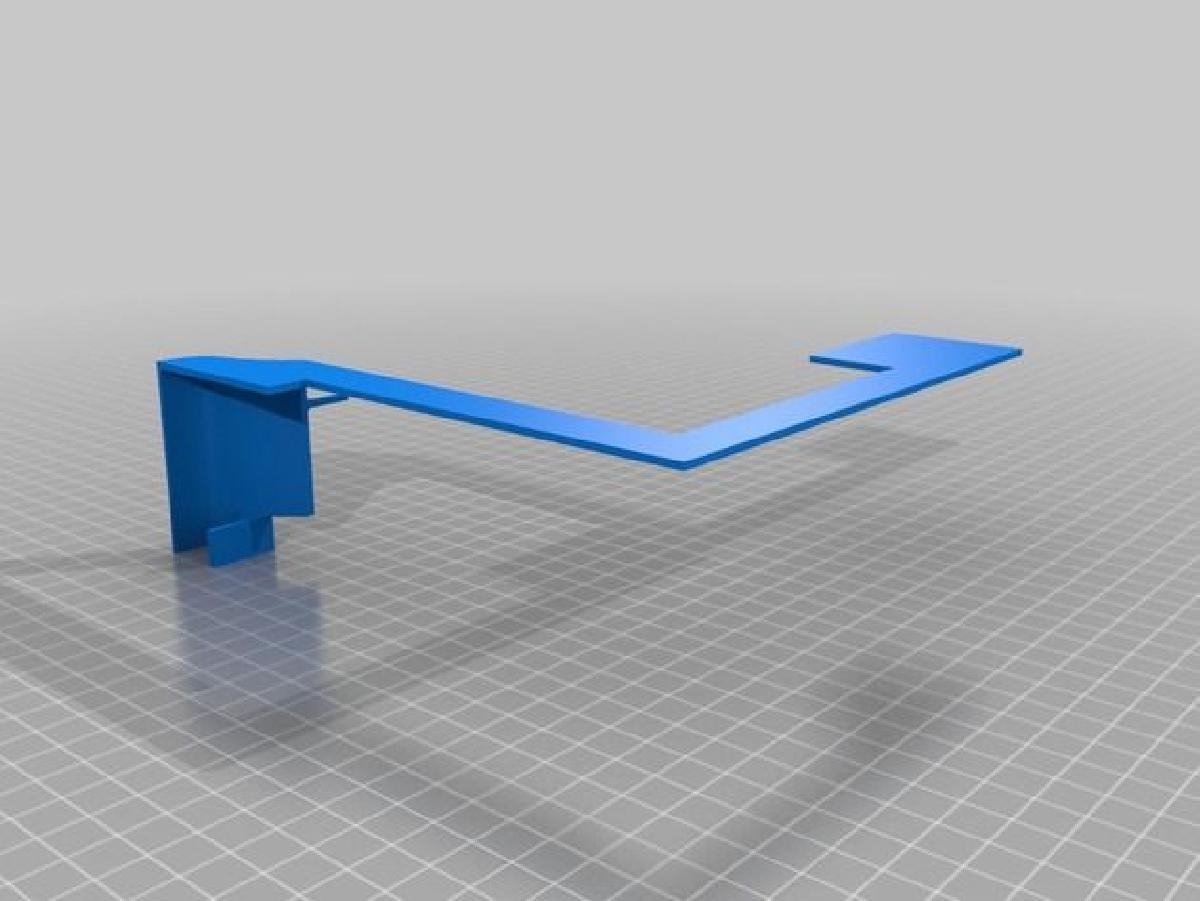

Revestimento de GPU personalizavel para o caso Phanteks Shift

Computador

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Revestimento de GPU personalizavel para o caso Phanteks Shift

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Revestimento de GPU personalizavel para o caso Phanteks Shift foi projetado para Impressora 3D. Atualizacao:Eu atualizei minha placa-mae ASRock Z370 para uma ASRock Z390 devido a alguns problemas no barramento PCI-E. A nova placa-mae deslocou o SSD M.2 em direcao a placa traseira, entao tive que ajustar o design da capa de acordo. Inclui ambos os designs, bem como um design limpo sem SSD sob a placa-mae.Original:Meu objetivo com este design era criar um PC de jogos 4K silencioso e poderoso em um pacote pequeno, e nao ter que me preocupar com a manutencao, riscos e curta durabilidade dos componentes que vem com o resfriamento a agua. Essencialmente, muita potencia sem compromissos. Esta impressao me ajudou a chegar la. O design foi modelado na Zotac GTX 1080 AMP Extreme com os ventiladores de fabrica removidos. Nao tentei personalizar o design de impressao para uma marca diferente de placa de video, mas mesmo que nao se encaixe, espero que os elementos do design possam ser usados para fazer uma capa que funcione para voce. Nao sei se a versao 1080ti tem as mesmas localizacoes dos parafusos de montagem. Por favor, comente se voce tiver uma versao 1080ti e puder encaixar esta impressao.Antes de falar sobre meus resultados termicos finais, preciso mencionar que removi uma pasta termica de mercado paralelo previamente aplicada e instalei o Coollaboratory Liquid MetalPad na GPU. Nao recomendo, mas se voce precisar de 5 graus de margem termica extra, isso ira atender. Ymmv. A desvantagem e que posso quebrar o silicone da placa de circuito se algum dia remover o dissipador de calor da placa. Quando removido do case e rodando o benchmark Heaven, alem de sobrecarregar minha CPU, a temperatura maxima da GPU foi de 64 graus com o ventilador Noctua NF-A12x25 girando a 1926RPM e clock do nucleo em 1961,5 MHz. Dentro do case, a temperatura variava entre 59 e 62 graus. Meus tres ventiladores de 140mm Noiseblocker de entrada/exaustao estavam girando apenas a 67%. Se eu aumentar os ventiladores do sistema para 100%, a temperatura da GPU caira apenas mais 2 graus, entao nao vale a pena o barulho extra. No geral, este sistema e muito silencioso para o desempenho que estou obtendo dele. Tambem anexei uma captura de tela da minha GTX 1080 rodando Furmark a 2034 MHz, e nunca ultrapassando 71 graus. Isso e impressionante dentro deste case, mas mostra que o resfriamento a liquido e desnecessario no case Phanteks Shift se voce tiver o software de design certo, impressora 3D e tempo. Este design representa centenas de horas de criacao e recriacao, e muitos testes de impressao de 24 horas ou mais para deixa-lo perfeito.No grafico do Furmark, aquele nivel acentuado da temperatura e o metal liquido em acao. A pasta termica normal tera uma curva gradual.Coloquei minhas configuracoes de impressora abaixo. Para melhores resultados ao imprimir em PETG XT 3D Fila, siga as configuracoes. Se usar PLA 3D Fila, qualquer configuracao normal que voce costuma usar deve funcionar bem, mas nao recomendo PLA 3D Fila neste ambiente de alta temperatura. Para facilitar a limpeza, e essencial definir o padrao de top/bottom da concha para "Zig Zag" em vez do padrao padrao "Linhas" e habilitar "Imprimir Paredes Finas". A ultima coisa que voce deve fazer no slicer e bloquear os suportes nas localizacoes na imagem fornecida.Os plugues de parafuso sao usados para os dois parafusos do meio. Se voce nao selecionar "Imprimir Paredes Finas", o furo que e feito pode nao ser impresso corretamente para funcionar com esses plugs de furo de parafuso. Alternativamente, usei material de isolamento acustico para cobrir os dois furos do meio. Os dois furos das extremidades nao precisam ser cobertos, pois estao selados da pressao do fluxo de ar do ventilador. Os dois furos de parafuso do lado do ventilador precisam ser furados atraves do defletor do ventilador usando uma broca de 7/64". Ha dois pequenos copos piloto para localizar a broca. Tambem tive que adicionar mais uma distancia de placa-mae sobressalente entre o suporte da GPU e onde ela se fixa ao case ao meio para aumentar o espaco, mas adicionar espaco garantiu que eu pudesse maximizar o fluxo de ar.As ferramentas recomendadas para limpeza sao uma chave de fenda (mostrada) para o ventilador de exaustao do ssd, uma espatula de metal para soltar as raizes dos suportes, e alicates que sao curvados para um lado para pegar os restos baguncados. No geral, esta e uma versao MUITO melhorada em termos de limpeza. Se voce ja imprimiu uma versao anterior, nao tenho certeza se recomendaria desmontar seu computador para instalar esta versao se o que voce tem funciona para suas necessidades. Minha principal intencao com esta versao foi facilitar a limpeza da impressao.

Baixar

O arquivo do modelo 3D chamado "Revestimento de GPU personalizável para o caso Phanteks Shift" é uma solução inovadora para quem busca melhorar o resfriamento e a estética de uma setup de PC compacto, especialmente focado em jogos de alta performance. O design foi originalmente concebido para acomodar a placa de vídeo Zotac GTX 1080 AMP Extreme, mas o autor menciona que a versatilidade do modelo permite adaptações para outros modelos de placas, embora não tenha garantias de compatibilidade com marcas distintas.

### Atualizações e Melhorias no Design
O autor atualizou recentemente seu sistema, trocando a placa-mãe ASRock Z370 por uma ASRock Z390 devido a problemas com o barramento PCI-E. Essa mudança exigiu ajustes no design da capa para acomodar o SSD M.2 deslocado. O modelo original foi projetado com foco em um desempenho silencioso e potente em 4K, eliminando a necessidade de sistemas de resfriamento a água, que podem ser complicados e menos duráveis.

### Resultados Térmicos
Com a utilização de um Coollaboratory Liquid MetalPad, o autor experimentou temperaturas máximas de GPU de 64 graus em benchmarks fora do case, o que indica um desempenho eficiente de resfriamento. Dentro do case, as temperaturas foram mantidas entre 59 e 62 graus, evidenciando a eficácia do design na gestão térmica. O autor conclui que é possível obter um bom desempenho sem a necessidade de soluções de resfriamento mais complicadas, como sistemas de líquido, desde que se tenha um bom design e uma impressora 3D adequada.

### Configurações de Impressão
O autor fornece detalhes sobre as configurações ideais para 3D printing, recomendando PETG como material superior ao PLA devido ao ambiente quente. Sugestões específicas para o fatiador, como usar um padrão "Zig Zag" para as superfícies superiores/inferiores e habilitar a impressão de paredes finas, são fornecidas para otimizar o resultado final.

### Facilidade de Manutenção
Uma das grandes melhorias deste modelo em relação a versões anteriores é a facilidade de limpeza. O autor projetou o revestimento levando em conta a praticidade, para que a manutenção do sistema seja minimamente trabalhosa.

### Considerações Finais
Esta peça representa um significativo investimento de tempo e esforço, com centenas de horas dedicadas ao design e testes. O autor sugere que, mesmo que alguém tenha impresso uma versão anterior, a nova versão traz melhorias substanciais, principalmente no que concerne à manutenção e limpeza.

Com este modelo, o usuário tem a chance de obter um revestimento que não só valoriza a estética do seu setup, mas também potencializa o resfriamento, tornando-o uma opção atraente para entusiastas de PCs compactos e gamers que priorizam um desempenho de ponta em um formato reduzido.
