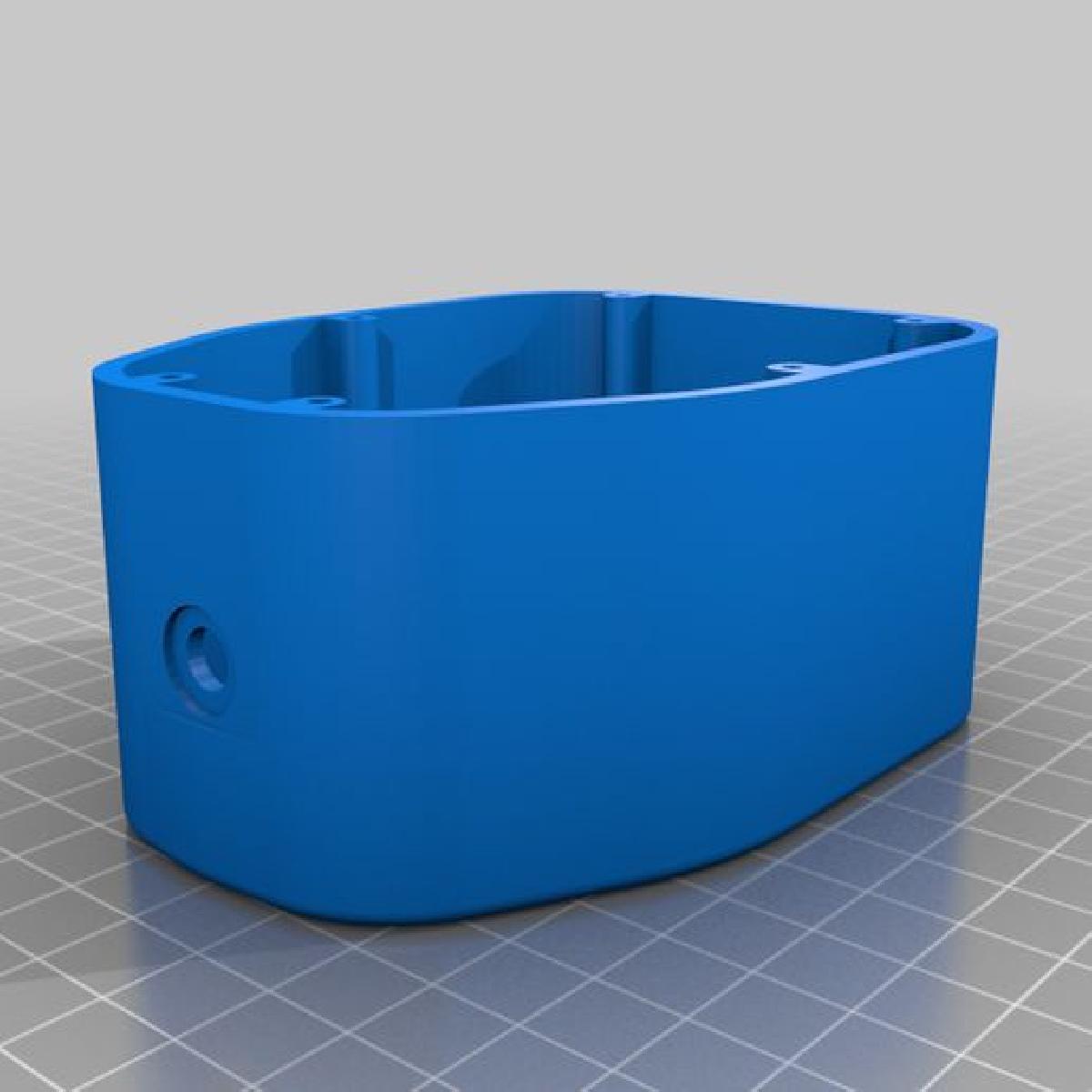

Revestimento da Bateria Hitachi DS12DVF3
Engenhoca
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Revestimento da Bateria Hitachi DS12DVF3
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Revestimento da Bateria Hitachi DS12DVF3 foi projetado para Impressora 3D. Involucro de bateria maior para celulas de li-ion 18650 (capacidade de ate 5Ah) para pequena furadeira Hitachi. As celulas precisam ser soldadas ou unidas sem suportes adicionais. O BMS da bateria cabe dentro, e tambem ha um pequeno furo para o conector DC para carregamento. E necessario usar um carregador especial em modo CC-CV de 12,6V com corrente de 1 Amp. No conector, voce precisa colocar uma fita de tira de niquel para soldagem da celula li-ion (8mm x 0,15mm) para fazer contato com a furadeira. A unica coisa e soldar os fios e as tiras juntas e conectar ao BMS da bateria. Para a parte de travamento, e necessario furar 2 furos na parte superior para parafusa-la. Tambem e necessario furar mais 2 furos no corpo da furadeira para fixar o pacote da bateria na furadeira. Use inserts de latao hexagonal com rosca interna M3 e 2 parafusos M3 para fixar a bateria na furadeira.
