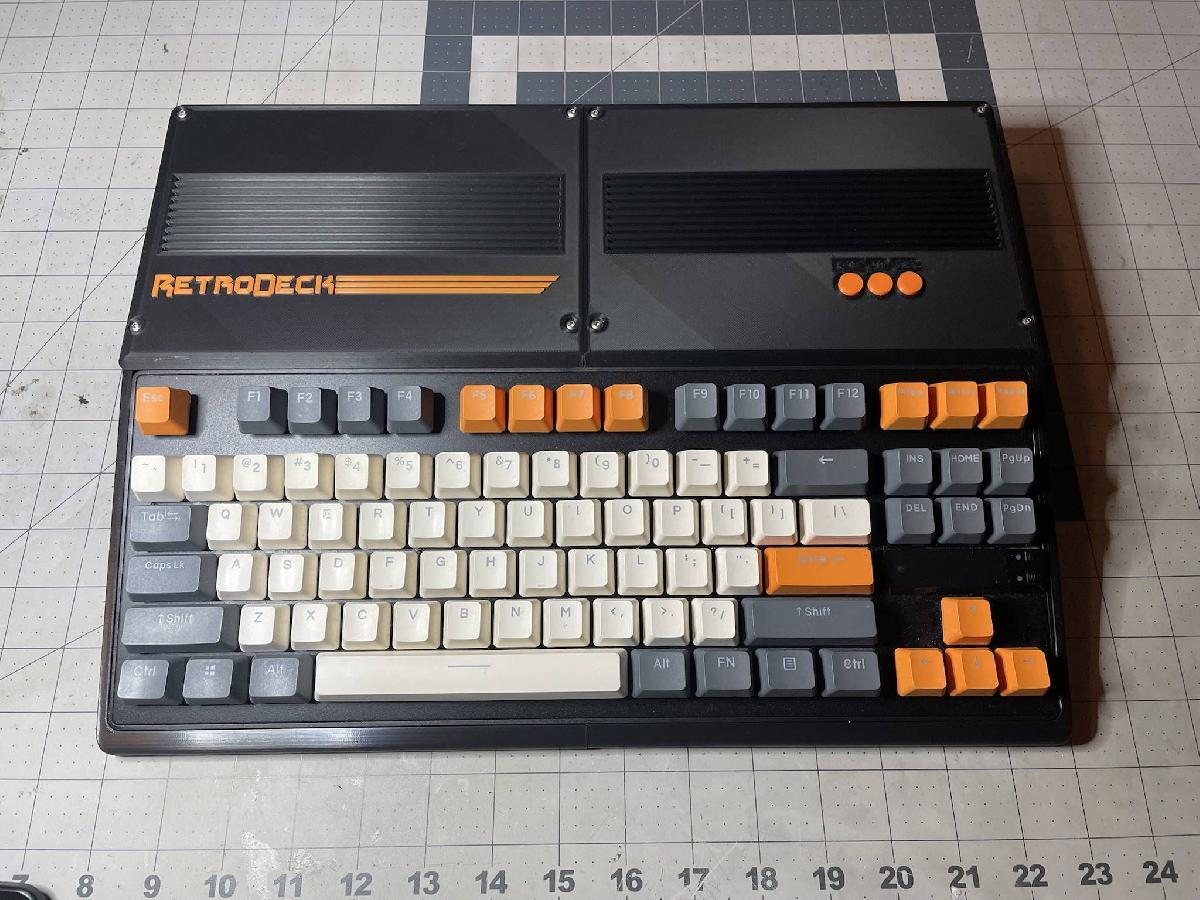

RetroDeck Caixa de computador estilo wedge para Raspberry Pi 3 e MiSTer

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D RetroDeck Caixa de computador estilo wedge para Raspberry Pi 3 e MiSTer

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

RetroDeck Caixa de computador estilo wedge para Raspberry Pi 3 e MiSTer foi projetado para Impressora 3D. Eu movi todas as minhas coisas para printables. Os itens nao serao mais atualizados no thingiverse.https://www.printables.com/social/287681-gutbomb/aboutEste foi um projeto divertido de projetar um gabinete de computador estilo cunha antigo ao redor de um teclado mecanico moderno e Raspberry Pi ou MiSTer para emulacao de retrocomputadores antigos. As pecas traseiras direita e esquerda podem ser facilmente remixadas para acomodar um raspberry pi 4 ou praticamente qualquer outro computador de placa unica de pequeno formato. Existem alguns outros projetos como este, mas eu nao consegui encontrar um que funcionasse bem com as pecas que tinha disponiveis, entao fui em frente e projetei o meu proprio. Nao sou um especialista nessas coisas de forma alguma, entao talvez eu nao tenha projetado isso da maneira que voce faria, mas para mim imprime bem e funciona.Inclui os arquivos de peca e montagem do solidworks, entao se voce usar solidworks, pode facilmente remixar isso. Esse e o "RetroDeck-sw.z7". Se voce nao estiver interessado em mexer nisso no solidworks, nao precisa baixar.Pecas que voce provavelmente nao tem a maoteclado: https://www.amazon.com/gp/product/B07RWLNTNG/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1extensao USB simples (para o lado direito): https://www.amazon.com/gp/product/B07C87FYLY/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1extensao USB dupla (para o lado esquerdo): https://www.amazon.com/gp/product/B08HVB4ZHR/ref=ppx_yo_dt_b_asin_title_o05_s01?ie=UTF8&psc=1extensao ethernet (apenas para construcao MiSTer): https://www.amazon.com/gp/product/B07TYH668P/ref=ppx_yo_dt_b_asin_title_o06_s01?ie=UTF8&psc=1Extensao de cartao SD (apenas para construcao MiSTer): https://www.amazon.com/gp/product/B09CKRDFTH/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1Hub USB OTG (apenas para construcao MiSTer): https://www.amazon.com/gp/product/B01JL837X8/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1Pecas que voce provavelmente tem a mao, ja que esta pensando em talvez ficar interessado em considerar construir issoRaspberry Pi 3. Usei um B+ ou um MiSTer (o de10 nano e a placa de I/O analogica)12 Parafusos M3x10 para prenderos paineis superiores depois que tudo estiver montado8 Parafusos M3x20 para unir as pecas do gabinete inferior8 Porcas M3 para ir com os parafusos M3x20Alguns parafusos auto perfurantes que parecem ser do tamanho certo para segurar o raspberry pi. (se voce estiver indo pela versao pi. Use apenas os parafusos que o de10 nano veio para o MiSTer)Pecas que sao opcionais, mas seriam legaisPes de borracha para a parte inferior.O que voce precisa baixar?Todos precisarao do front left.stl e front right.stlEntao, se voce estiver construindo para MiSTer, baixe todos os arquivos com mister no nome, e se estiver construindo para Raspberry Pi 3, entao todos os arquivos com rpi3 no nome.Se voce estiver construindo para o MiSTer, precisara imprimir 3 dos botoes.Notas de ImpressaoPara o canto superior esquerdo, imprimi as letras e as linhas ao lado das letras em uma cor diferente, mas isso de forma alguma e obrigatorio. Usei o metodo de pausa na camada (uma das opcoes de pos-processamento no Cura) e troca de filamento.Nota: As tolerancias sao bem apertadas porque eu queria que esse negocio parecesse bom e se sentisse solido. Imprimi em uma Ender3 v2 com filamento barato da Micro Center, entao nao requer coisas de alto nivel, mas requer uma impressora bem calibrada para garantir que tudo esteja no tamanho certo, entao certifique-se de que seus passos/mm estejam calibrados para X, Y, Z e o extrusor, e certifique-se de que sua superficie esta nivelada e limpa, pois essas sao pecas bastante grandes e as pecas inferiores podem levar muito tempo para imprimir (23 horas cada para as partes frontais, 18 horas para as partes traseiras na minha Ender3 v2 com uma chapa de impressao em PEI de aco mola de qualquer maneira - esses tempos sao para altura de camada de 0,12 mm. Fiz isso com essa altura de camada para que parecesse mais bonito. 0,2 funciona bem).

Baixar

O modelo 3D intitulado "RetroDeck - Caixa de computador estilo wedge para Raspberry Pi 3 e MiSTer" é uma criação interessante e prática para entusiastas da emulação de computadores retrô. Desenvolvido por um autor que decidiu centralizar suas criações em uma plataforma de impressão 3D chamada Printables, o projeto visa oferecer uma solução para quem deseja construir um gabinete que acomode um teclado mecânico moderno junto com uma Raspberry Pi ou MiSTer.

### Descrição do Projeto

O RetroDeck é projetado com um estilo cunha retrô, permitindo que o usuário tenha uma estética vintage combinada com a funcionalidade moderna de hardware de computação. O design é modular, com partes traseiras que podem ser remixadas para acomodar diferentes versões do Raspberry Pi, como o Raspberry Pi 4, ou outras pequenas placas de computação.

O autor admite que não é um especialista em design de gabinetes, mas está satisfeito com os resultados e afirma que o modelo funciona bem para suas necessidades, tornando-o acessível para outros que possam querer replicar ou modificar o design.

### Componentes Necessários

O projeto lista uma série de componentes que o usuário pode precisar para construir o RetroDeck. Alguns deles são essenciais, como:

- **Teclado Mecânico**: Especificamente, o autor fornece um link para um modelo que ele usou.
- **Extensões USB e Ethernet**: Específicas para os lados do gabinete.
- **Hub USB OTG**: Necessário para a construção do MiSTer.

Além disso, o projeto requer componentes como parafusos e porcas, que presumivelmente são comuns entre as pessoas que já trabalham com impressoras 3D.

### Processo de Impressão

O autor fornece orientação sobre a impressão das peças, incluindo a necessidade de uma impressora bem calibrada, dado que as tolerâncias são bem ajustadas para garantir um bom encaixe e aparência. Recomenda-se o uso da Ender 3 v2, e o autor destaca que a impressão pode levar bastante tempo, dependendo da resolução (com tempos de impressão de até 23 horas para algumas peças).

Uma dica interessante é a opção de usar diferentes cores de filamento para destacar inscrições ou detalhes estéticos no modelo, utilizando uma técnica de pausa na impressão.

### Flexibilidade e Customização

O projeto é apresentado com flexibilidade em mente, permitindo que outros criadores remixem as peças no SolidWorks, já que o autor disponibiliza os arquivos de montagem nesse formato. Para aqueles que não desejam modificar o design, basta baixar os arquivos STL correspondentes ao tipo de montagem desejada (Raspberry Pi ou MiSTer).

### Conclusão

O RetroDeck é um ótimo exemplo de como a impressão 3D pode permitir a personalização e a recreação de hardwares antigos de forma prática e inovadora. Com seu design acessível e a inclusão de instruções sobre o que é necessário para construir o gabinete, o modelo se torna uma excelente oportunidade para os aficionados por tecnologia retrô que desejam unir nostalgia e funcionalidade moderna. Se você está interessado em reviver clássicos da computação em uma forma acessível e personalizada, a criação do RetroDeck pode ser o projeto perfeito.
