Respirador PAPR (Respirador de Pressao Positiva de Ar) com Snorkel de Face Inteira T Rex

Gadgets

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Respirador PAPR (Respirador de Pressao Positiva de Ar) com Snorkel de Face Inteira T Rex

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

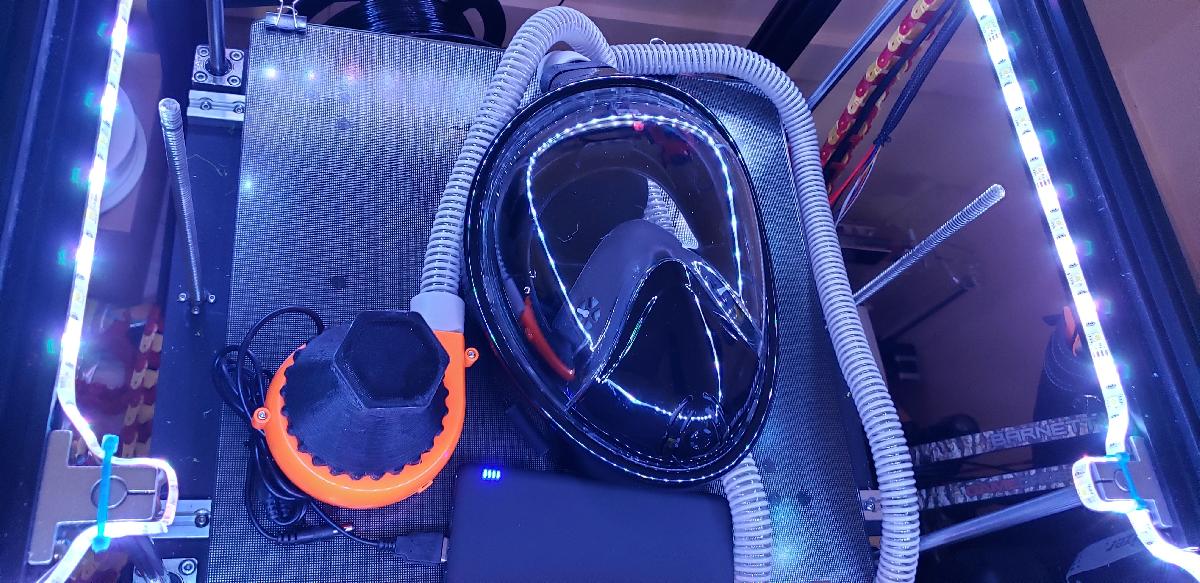

Respirador PAPR (Respirador de Pressao Positiva de Ar) com Snorkel de Face Inteira T Rex foi projetado para Impressora 3D. EDIT: 4/8/20 Eu adicionei 3 arquivos remixados de adaptadores de mascara. V4a, (adiciona tubo externo do tamanho CPAP e torna mais facil de imprimir) 4b (mesmo que 4a e abre o interior para canalizar o ar para as pistas laterais que atendem a parte da boca da minha mascara) e 5 (tudo isso e ainda mais alarga a area da pista lateral). Tambem inclui um plugue para a pista central da mascara, caso voce queira fecha-la e usar apenas as laterais. Note que a V3 ainda e boa para um filtro autonomo que nao utiliza a mangueira nem as partes do ventilador CPAP. Eu adicionei 1 arquivo remixado para o suporte de filtro grande "corte seu proprio filtro", que deve vedar muito melhor. EDIT: 4/7/20 Apos test fit de varias dessas pecas, descobri que minha mangueira CPAP nao se encaixa na abertura do adaptador de mascara. Vou remixar isso com um tubo externo de uma versao anterior. Alem disso, o adaptador "corte seu proprio filtro" nao veda bem ao ventilador. Vou remixar a base do adaptador 3M, que veda bem, e o topo do adaptador "corte seu proprio". Por favor, nao compre as pecas para fazer isso, a menos que voce precise para uma pessoa com riscos elevados ou para ser doado a uma instalacao medica local. Esses adaptadores permitem que voce faca um PAPR (respirador de pressao de ar positiva) utilizando pecas prontas que podem ser desinfetadas e reutilizadas e ajudarao a reduzir o consumo de EPI. Estes nao sao meus designs, eu os compilei da internet em um esforco para ajudar na resposta a pandemia do coronavirus COVID-19. Se eu usei um dos seus designs e voce deseja que eu o remova, por favor, me avise e eu o farei. Eu tentei creditar seus criadores sempre que possivel. Se voce optar por usar isso, nao posso garantir que protegera voce suficientemente contra infeccoes, mas e melhor do que usar uma camiseta para cobrir o rosto. A pressao de ar positiva na mascara significa que o vedante no rosto nao e tao importante quanto em outras mascaras. Isso permitira que voce use mascaras mal ajustadas ou de tamanho incorreto caso os suprimentos se tornem limitados. Recomendo imprimir os adaptadores em PETG XT 3D Fila a uma temperatura mais alta que o normal para garantir uma boa adesao das camadas. Imprima com pelo menos 8 paredes, pisos e tetos. O PETG XT 3D Fila deve resistir a temperaturas necessarias para desinfetar as pecas sem destrui-las. Recomendo usar silicone ou outro selante, ou fita adesiva nas juntas entre as pecas compradas e as pecas impressas, bem como nas juntas na carcaca do ventilador adquirido. Se voce optar por fazer isso, por favor, assegure-se de que o selante esteja seco e que nao haja mais vapores sendo emitidos antes de tentar usar o dispositivo. Recomendo modificar uma pochete lavavel para segurar o ventilador e a bateria. Simplesmente corte um buraco para o suporte do filtro sair da pochete. A unidade parece funcionar por bastante tempo com o banco de bateria que usei, mas seria uma boa ideia ter 2, caso um acabe, voce poderia trocar. ISSAO NAO FOI AVALIADA PARA USO EM UM AMBIENTE MEDICO, CONTRA O COVID-19 OU OUTROS VIRUS. NOTA: O NAO VEDAMENTO COMPLETO DOS CONECTORES IMPRESSOS, VENTILADOR OU SEUS CONECTORES DE ENTRADA E SUPORTES DE FILTRO PODE SER PERIGOSO. POR FAVOR, ASSEGURE-SE DE USAR MATERIAIS DE FILTRO ADEQUADOS, OU PODERIA SER PERIGOSO. POR FAVOR, TENHA CUIDADO, ESSAS MASCARAS PODEM CAUSAR ACUMULO DE CO2, O QUE PODE SER PERIGOSO. NENHUMA GARANTIA EXPRESSA OU IMPLICITA, USE POR SUA CONTAA E RISCO. As pecas que voce vai precisar sao: 1) Uma mascara de snorkel inteira com a abertura oval do snorkel, [link](https://www.amazon.com/gp/product/B07WHST1S2/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1) 2) Uma mangueira CPAP com conectores de extremidade elasticos, [link](https://www.amazon.com/gp/product/B00NH2C2LI/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1) 3) Um ventilador de um traje inflavel de T-Rex, [link](https://www.amazon.com/gp/product/B07JMK6NZY/ref=ppx_yo_dt_b_asin_title_o04_s01?ie=UTF8&psc=1) 4) Um carregador de celular portatil com banco de baterias USB, [link](https://www.amazon.com/gp/product/B07CL46KP7/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1) 5a) Filtro 3M, ou 5b) Um material de filtro que voce pode cortar para usar no suporte de meio do filtro imprimivel. Credito: Adaptador de mascara - Albert De Beir [link](https://grabcad.com/library/vub-snorkel-mask-adapter-for-front-line-protection-1?fbclid=IwAR1NKdZkmqCAlXqC1bawT2VH2xJ5zwdp1r93OyXzkw9okyKZ4SWZgfK20zY) Adaptador de saida de ventilador cpap e adaptador de entrada do suporte do filtro - TheSkateborg [link](https://www.thingiverse.com/thing:4253460?fbclid=IwAR38PSV_UHW74bx6Zos3XmM483ecsOgFZmK9ZBStZ2P1vE3fauibg_2N9YA)

Baixar

O modelo 3D do "Respirador PAPR (Respirador de Pressão Positiva de Ar) com Snorkel de Face Inteira T-Rex" é uma iniciativa de design voltada para o enfrentamento da pandemia de COVID-19, buscando oferecer uma solução acessível e reutilizável para proteção respiratória em ambientes de alto risco. Este dispositivo combina peças impressas em 3D com componentes comerciais, permitindo que usuários montem um respirador mais eficiente para proteção contra agentes patogênicos, como o coronavírus.

### Características do Modelo 3D:

1. **Componentes e Estrutura**:
- O respirador utiliza um snorkel de face inteira, permitindo uma vedação melhorada em comparação com máscaras comuns.
- Adaptadores remixados foram incluídos para facilitar a conexão com mangueiras CPAP, proporcionando flexibilidade e adaptabilidade ao design.
- Possui um blower (ventilador) proveniente de um traje inflável T-Rex, que cria uma pressão positiva no interior da máscara, ajudando a reduzir a possibilidade de infiltração de ar não filtrado.

2. **Filtros e Adaptadores**:
- O projeto inclui diversos adaptadores que permitem o uso de filtros 3M ou materiais filtrantes que podem ser cortados e inseridos no suporte.
- O autor sugere a impressão de suportes em PETG, um material mais resistente a temperaturas elevadas, o que facilita a desinfecção.

3. **Manuseio e Segurança**:
- O projeto frisa que não há garantias de proteção total contra infecções e recomenda cautela na utilização do respirador, especialmente em ambientes médicos.
- É aconselhado seguir diretrizes para o uso de selantes e fitas adesivas, garantindo que as conexões entre peças impressas e comerciais sejam vedadas adequadamente.

4. **Instruções de Impressão**:
- O autor sugere utilizar uma temperatura de impressão mais alta para garantir boa adesão das camadas de PETG, recomendando pelo menos 8 camadas nas paredes, piso e teto para resistência.

5. **Utilização e Doação**:
- O projeto apela para que as peças não sejam compradas se não forem necessárias para pessoas em situações de risco elevado ou se para serem doadas a instituições de saúde.

### Referências e Crédito:
O modelo também é uma coletânea de designs de diversos autores, creditando os trabalhos originais e incentivando a comunidade a colaborar na luta contra a pandemia. Os links para as referências das peças e adaptações são incluídos para facilitar o acesso às informações originais.

### Considerações Finais:
Este projeto é um exemplo significativo de como a impressão 3D pode ser utilizada para responder a emergências de saúde pública. No entanto, é vital que os usuários estejam cientes das limitações do dispositivo e adotem todas as precauções necessárias ao utilizá-lo.
