Resfriamento de hotend personalizado CR 10 e sonda de nivelamento de cama com microswitch.
Acessórios para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Resfriamento de hotend personalizado CR 10 e sonda de nivelamento de cama com microswitch.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

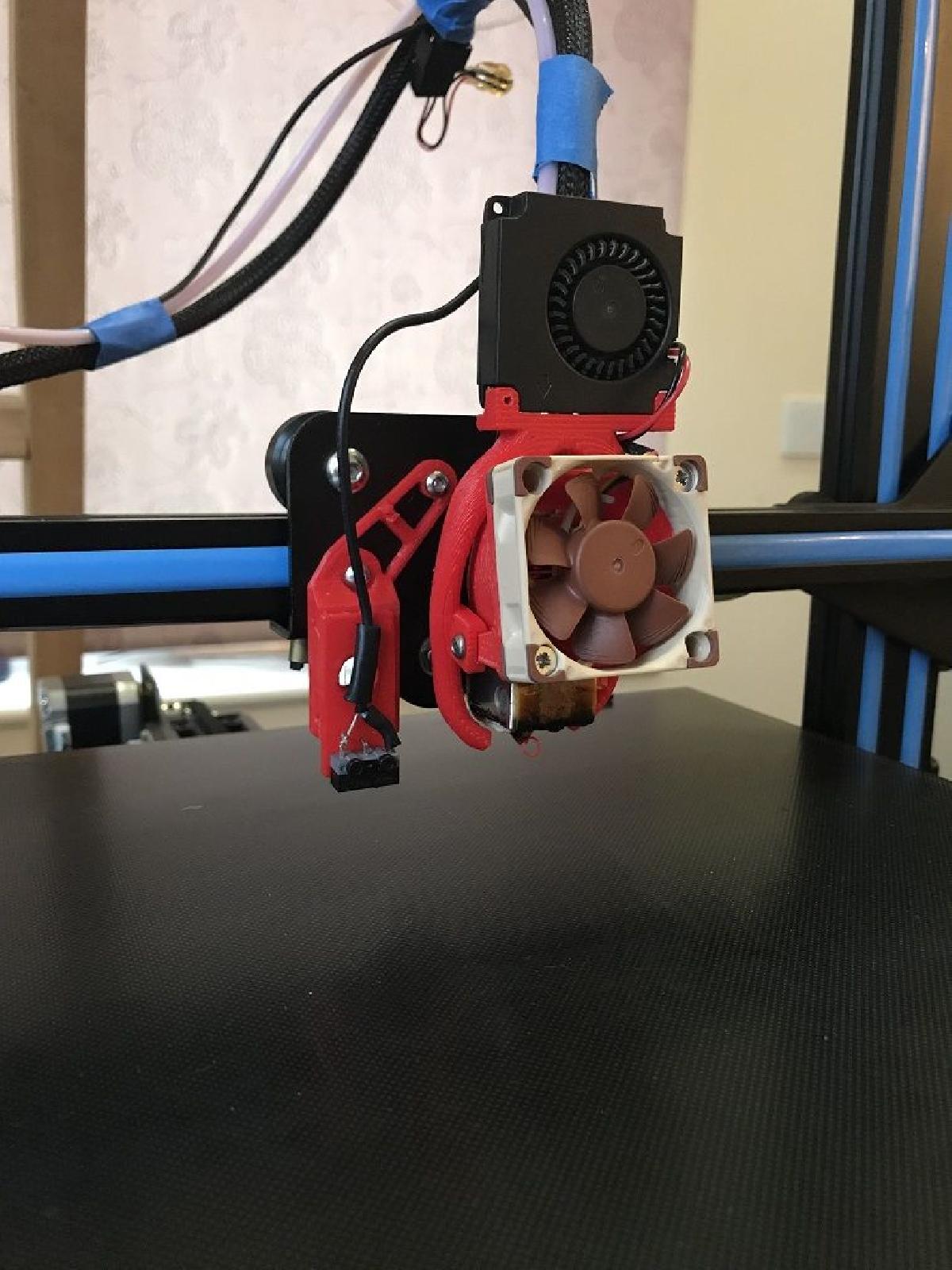

Resfriamento de hotend personalizado CR 10 e sonda de nivelamento de cama com microswitch. foi projetado para Impressora 3D. Aqui esta minha modificacao de resfriamento do hotend minimalista para a CR10. Ele utiliza o ventilador de resfriamento de pecas original e tambem o ventilador de 40mm original, que eu substitui, e claro, pelo da Noctua. O fluxo de ar foi testado e pode ser visto em uma das imagens. Usei parafusos 4mm mais longos para segurar o hotend no lugar. O suporte do ventilador pode ser impresso sem suportes. Eu imprimi o suporte de frente para baixo e o resfriador de filamento de costas com suportes de construcao em contato. Sugiro pre-perfurar os buracos com uma broca de 1,5 mm e 2,5 mm. Depois disso, voce pode apenas aparafusar os parafusos. Alem disso, utilizei um microswitch de um antigo mouse de PC para nivelamento de cama "semi-automatico". O switch esta conectado em serie com o fim de curso do eixo Z e, para funcionar, o pino NC precisa ser usado. A montagem da sonda e um encaixe justo e eu recomendo um pouco de limagem para que ela deslize para dentro e para fora como desejado. Nao pode ficar muito solta, no entanto. Estou usando Octoprint e Bed Level Visualizer: [https://plugins.octoprint.org/plugins/bedlevelvisualizer/](https://plugins.octoprint.org/plugins/bedlevelvisualizer/) Eu tenho a placa Creality 1.1.2 original rodando Marlin 1.1.9. No Marlin, descomentei: define FIX_MOUNTED_PROBE define AUTO_BED_LEVELING_BILINEAR Voce precisa desabilitar o suporte SD para que o nivelamento da cama se ajuste ao chip 1284 original. No Bed Level Visualizer, estou usando codigo customizado para medir a altura da cama: G28 XY ;home dos eixos x e y G1 X44 Y10 F3000 ;mover para o primeiro canto da mesa G28 Z ;home do eixo z G29 ;realizar nivelamento da cama G1 X150 Y150 F6000 ;mover para o centro da chapa so porque quero :) M18 ;desativar motores M500 ;salvar os dados de nivelamento da cama na EEPROM No meu slicer, coloquei no codigo de inicio apos o comando G28: M420 S1 ;ativar nivelamento da cama Isso se deve ao comando G28 desativando o nivelamento automatico da cama. Esse comportamento tambem pode ser alterado no Marlin descomentando a linha: define RESTORE_LEVELING_AFTER_G28 Sugiro definir o canto frontal esquerdo na altura correta com o "metodo do papel" antes para evitar que o bico atinja a cama uma vez que a impressora se posicione no fim de curso z original. Depois disso, voce pode medir a cama com a sonda e fazer o nivelamento de acordo.
