Sobre o objeto 3D Reprodutor de musica portatil Mojo Raspberry Pi Zero W

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

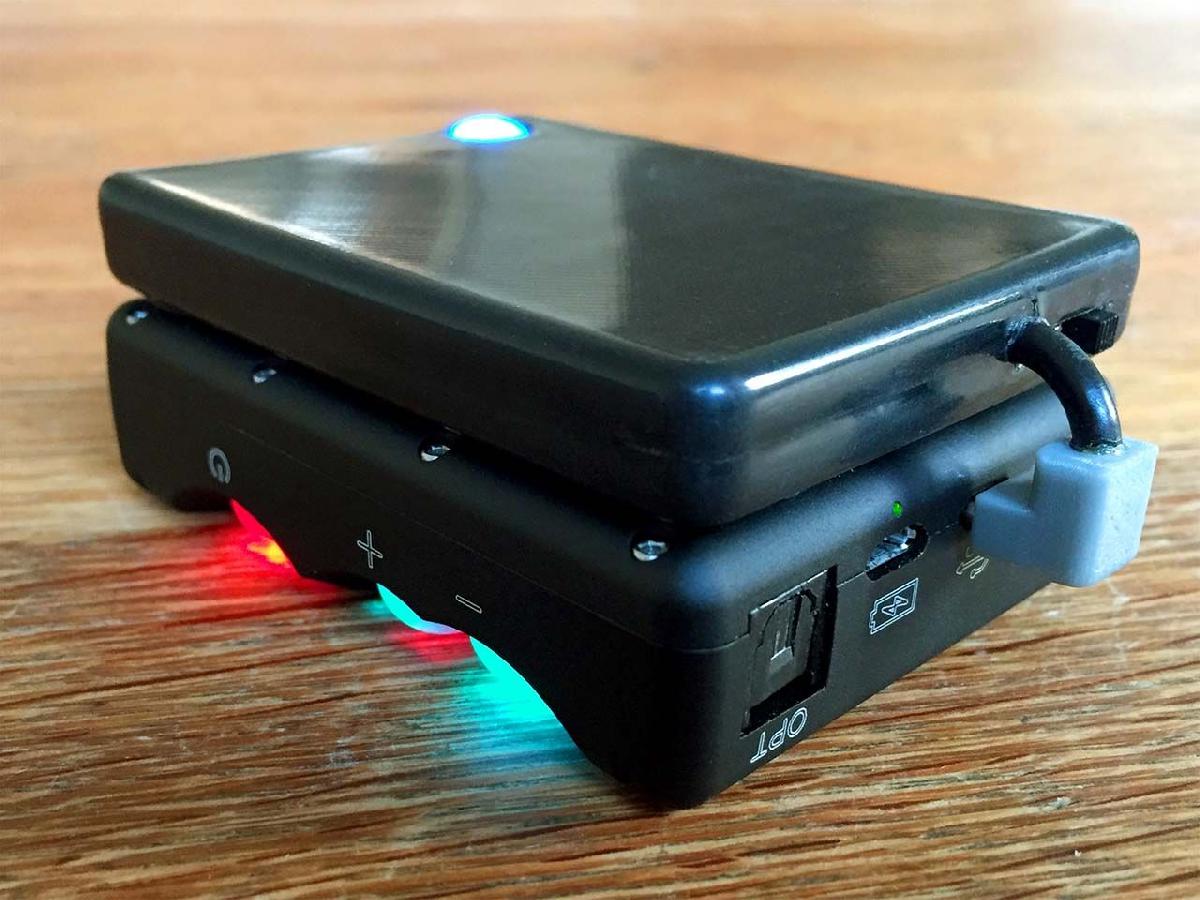

Reprodutor de musica portatil Mojo Raspberry Pi Zero W foi projetado para Impressora 3D. Este e um streamer / player de musica portatil Chord Mojo com um Raspberry Pi Zero W. Transmita musicas / estacoes de radio, reproduza arquivos armazenados localmente.Custo do hardware 21 USD + cartao microsd + custo de impressao ~30 USD :-).E uma versao portatil da minha estacao de acoplamento Chord Mojo, http://www.thingiverse.com/thing:1716990.Uma versao universal com uma bateria 18650 esta aqui: http://www.thingiverse.com/thing:2267531.Eu uso uma versao minimalista do linux do RuneAudio (http://www.runeaudio.com/) para transmitir musica do meu nas/armazenamento local para o Chord Mojo, usando meu telefone com o app bubbleupnp/webbroser/rune para controlar o renderizador dnla/airplay/player de midia local.Claro, voce pode usar qualquer versao do Linux que funcione com o Raspberry Pi Zero W.Experiencia em soldagem para pequenas partes necessaria, experiencia com o Raspberry (formatar cartao sd, configurar, ajustar configuracoes).Veja http://www.runeaudio.com/forum/raspberry-pi-zero-support-in-0-4-t3711.html para RuneAudio e Raspberry Pi Zero.Especificacao tecnica:Tamanho: 82mm x 60mm x 11mmPeso: 55 grBateria: 1600maTempo de inicializacao: ~30 segTempo de execucao em streaming: ~6 horasHardware necessario:1 cabo micro usb - 2 USD1 placa Raspberry Pi Zero W - 10 USD1 powerbank 18650 - 2 USD1 bateria de ion de litio polimero (tamanho maximo 76mm x 27mm x 8mm) - 6 USD1 interruptor de potencia - 1 USD1 cartao micro sd rapido de 16gb/xx gb com imagem do rune audio - 8 USD - xx USDInstale o sistema operacional RuneAudio no cartao microsd e teste a instalacao, use um adaptador de parede e um cabo micro usb. Se tudo estiver bem, expanda a particao do sistema operacional rune para usar todo o espaco do seu cartao microsd (https://raspberry-hosting.com/en/faq/how-expand-arch-linux-root-partition). Use sftp para a pasta /mnt/MPD/LocalStorage para transferir seus arquivos de musica.Imprima o estojo, teste se as duas partes do estojo encaixam bem, pode ser necessario algum ajuste (depende da qualidade da impressao). Se tudo estiver bem, cole a janela com supercola.Remova a placa do powerbank e desolde o grande conector usb e os dois conectores da bateria. Solde dois cabos na pcb do powerbank - lugar do grande conector usb, pino 1 (positivo - cabo laranja) e 4 (terra/negativo - cabo branco) (saida de energia para o Raspberry Pi Zero W), prenda-os com cola de 2 componentes.(Leia isto primeiro e teste o posicionamento antes de usar a cola) - Pegue o Raspberry Pi Zero W e coloque-o na parte inferior do estojo, ele deve encaixar bem atraves dos dois recortes para os portos micro usb. Use uma pequena quantidade de cola de 2 componentes e coloque uma pequena quantidade na parte superior do conector da camera. Agora, pegue a pcb do powerbank, passe um pouco de cola na parte do ferrite e coloque-a de forma que se encaixe no corte para o micro usb de carregamento do estojo, use 2 prendedores de roupa, espere ate que a cola se cure. Quando o posicionamento estiver certo e encaixar bem, use cola quente entre o Raspberry Pi Zero W e a placa do powerbank para um encaixe seguro. Voce pode agora soldar os dois cabos a placa Raspberry Pi Zero W (pesquise no google "pinout raspberry pi zero"), usando um cabo positivo mais longo e corta-los depois para conectar o interruptor de energia.Retire o Raspberry Pi Zero e solde o cabo micro usb na parte inferior da placa do Raspberry Pi Zero W, use os pontos de teste dourados (teste o comprimento do cabo primeiro). Prenda os cabos com cola de 2 componentes.Solde o interruptor de potencia ao cabo positivo.Solde a bateria na placa do powerbank e teste seu trabalho, tudo deve funcionar agora.Prenda o interruptor de potencia no estojo com cola de 2 componentes (somente na parte inferior). Coloque a bateria e o Raspberry Pi Zero W dentro do estojo e teste se ele pode ser fechado, se estiver bem, prenda a placa do Raspberry Pi Zero W com 4 gotas de cola quente no estojo (para que voce possa remove-la facilmente, se necessario). Prenda o cabo micro usb com um pouco de cola quente. Voce pode prendera bateria com fita adesiva, mas nao e necessario (depende do tamanho da bateria).Feche o estojo usando supercola.Se voce quiser usar o estojo para outros projetos/dacs, nao solde o cabo micro usb a placa, em vez disso, abra a saida micro usb e/ou a porta hdmi com um rasp, voce vera a marcacao de tamanho dentro do estojo. Nao abra a porta de energia micro usb, voce so pode usar esta porta se o interruptor de energia estiver desligado ou (melhor) a bateria estiver protegida com um diodo adicional, PERIGO DE INCENDIO DEVIDO AO SOBRECARGA DA BATERIA.

Baixar

O arquivo para impressão em 3D denominado "Reprodutor de música portátil Mojo Raspberry Pi Zero W" propõe a criação de um dispositivo compacta e funcional para streaming e reprodução de música. Aqui está um resumo organizado sobre o seu desenvolvimento, características técnicas, custo e instruções de montagem.

### Descrição do Projeto

Este é um projeto de um reprodutor de música portátil inspirado no Chord Mojo, utilizando uma placa Raspberry Pi Zero W. O dispositivo permite streaming de música e reprodução de arquivos armazenados localmente, tornando-se ideal para quem busca uma solução prática e acessível para ouvir músicas em qualquer lugar.

### Especificações Técnicas

- **Dimensões**: 82mm x 60mm x 11mm
- **Peso**: 55 gramas
- **Bateria**: 1600mAh (tamanho máximo da bateria: 76mm x 27mm x 8mm)
- **Tempo de Inicialização**: Aproximadamente 30 segundos
- **Tempo de Reprodução**: Até 6 horas

### Custo do Hardware

- Raspberry Pi Zero W: 10 USD
- Cabo micro USB: 2 USD
- Powerbank 18650: 2 USD
- Bateria de polímero de lítio: 6 USD
- Interruptor ON/OFF: 1 USD
- Cartão microSD (16GB e rápido): 8 USD + custo da impressão do case: ~30 USD
- **Total estimado**: 21 USD (hardware) + custo de impressão (~30 USD)

### Software

O usuário pode instalar uma versão minimalista do Linux, o RuneAudio, no cartão microSD. Essa plataforma permite o streaming de música a partir de um NAS ou armazenamento local, controlado via aplicativo em um smartphone. Embora o RuneAudio seja recomendado, qualquer distribuição Linux compatível com o Raspberry Pi Zero W pode ser utilizada.

### Instruções de Montagem

1. **Preparar o Cartão microSD**: Instalar o RuneAudio e realizar testes iniciais de configuração.

2. **Imprimir o Case**: Verificar se as partes do case imprimidas encaixam corretamente e fazer ajustes, se necessário.

3. **Montagem da Eletrônica**:
- Remover componentes do powerbank.
- Soldar cabos nos pontos corretos da placa do powerbank.
- Posicionar e colar o Raspberry Pi e o powerbank dentro do case.
- Conectar o interruptor ao cabo positivo.

4. **Testar**: Após conectar a bateria, é essencial testar as funções do dispositivo. Checar se todas as conexões estão corretas e se o sistema opera adequadamente.

5. **Fechar o Case**: Uma vez concluísse a montagem, selar o case com supercola.

### Considerações Finais

Este projeto é perfeito para entusiastas de tecnologia e DIY que estão familiarizados com soldagem e manipulação de componentes eletrônicos. Além disso, por utilizar Raspberry Pi, a flexibilidade do software permite personalizações conforme as necessidades de cada usuário. Por fim, recomenda-se sempre estar atento às precauções de segurança, especialmente no manuseio de baterias.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
