Reparo RJ45 / Reparation RJ45

Computador

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Reparo RJ45 / Reparation RJ45

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

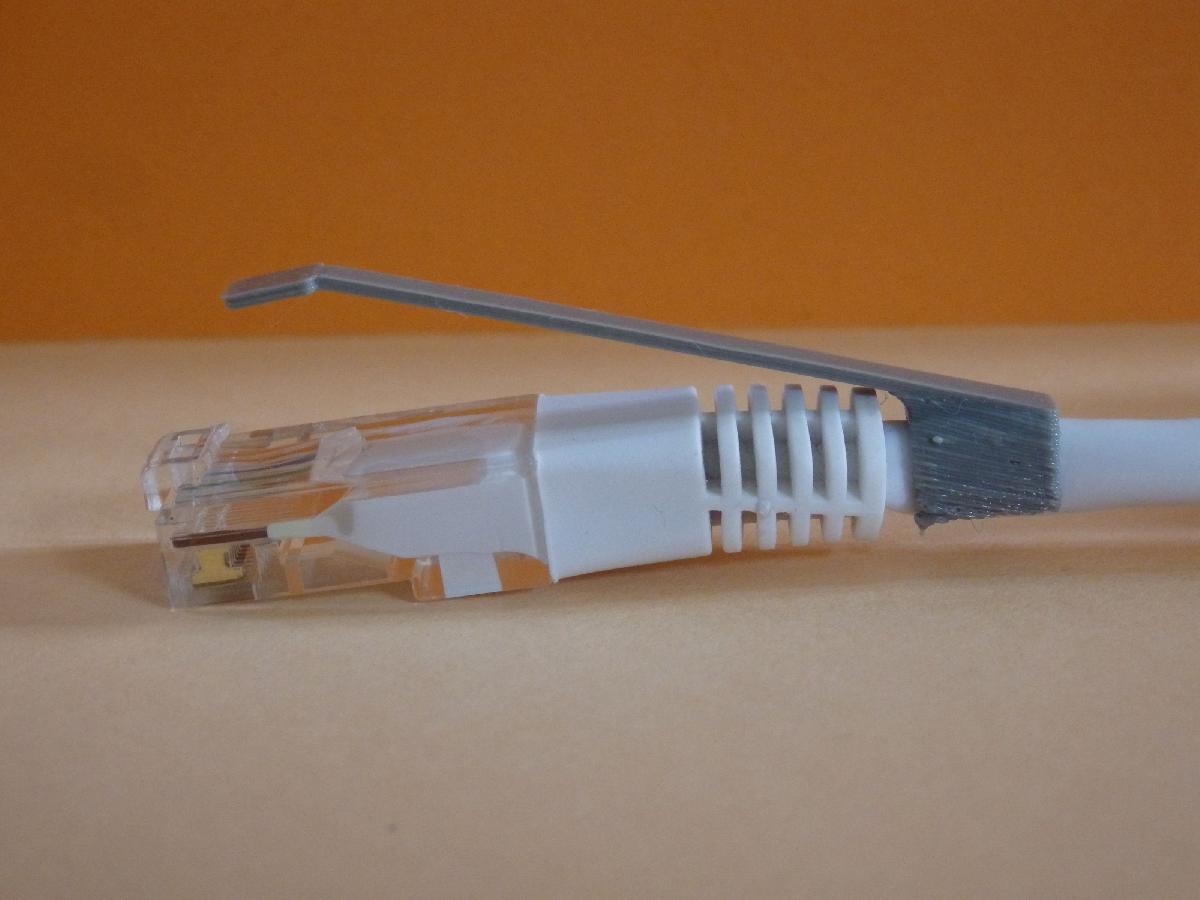

Reparo RJ45 / Reparation RJ45 foi projetado para Impressora 3D. Reparo do clip RJ45Aqui esta um acessorio que permite o uso de um conector RJ45 cujo clip esta quebrado.O mais curto nao requer suporte para impressao.O mais longo precisa de um suporte para impressao, compativel com cabos rigidos de 6mm.Apos imprimir o acessorio, gire a extremidade quadrada conforme mostrado na imagem. Isso e para criar o bloqueio do conector, clipando o acessorio no cabo para que o quadrado descanse no conector no lugar da aba quebrada.Espessura da camada 0.1 a 0.3Espessura da casca 1Taxa de preenchimento 25Temperatura de impressao 220C °Tipo de meio nenhum

Baixar

O arquivo "Reparo RJ45 / Reparation RJ45" é um modelo 3D projetado para impressoras 3D, destinado a oferecer uma solução prática para o problema comum de conectores RJ45 com clipes quebrados. Este acessório permite o uso contínuo de um cabo de rede mesmo após a quebra da aba do conector, que é essencial para garantir uma conexão segura.

### Descrição do Modelo

O modelo está disponível em duas versões:
1. **Versão curta**: Esta versão pode ser impressa sem a necessidade de suporte, facilitando seu uso e tornando a impressão mais rápida e simples.
2. **Versão longa**: Esta versão requer suporte, sendo compatível com cabos rígidos de 6 mm. A necessidade de suporte é uma consideração importante na hora de preparar a impressão.

### Instruções de Impressão

Para obter os melhores resultados ao imprimir o modelo, seguem algumas especificações técnicas:
- **Espessura da camada**: Recomenda-se uma espessura de camada entre 0.1 mm e 0.3 mm, dependendo do nível de detalhe desejado e da velocidade de impressão.
- **Espessura da casca**: Definida como 1, para proporcionar resistência ao acessório impresso.
- **Taxa de preenchimento**: Uma taxa de 25% oferece um equilíbrio entre resistência e economia de material.
- **Temperatura de impressão**: A temperatura recomendada é de 220°C, que é adequada para muitas filamentos, como o PLA e o ABS.

### Montagem do Acessório

Após a impressão do acessório, a montagem é simples:
1. **Gire a extremidade quadrada do acessório** conforme indicado nas instruções visuais incluídas com o arquivo.
2. Essa ação cria um mecanismo de bloqueio, que "clipa" o acessório ao cabo, fazendo com que a extremidade quadrada descanse sobre o conector RJ45, substituindo a aba quebrada.

### Conclusão

O modelo "Reparo RJ45" é uma solução acessível e funcional para problemas de conectores quebrados, permitindo a continuidade do uso dos cabos. Sua facilidade de impressão e montagem, aliada à efetividade na reparação, o torna um item útil no dia a dia, principalmente para profissionais de tecnologia e suporte técnico. Com a crescente popularidade da impressão 3D, essa peça representa um exemplo prático de como a tecnologia pode oferecer soluções criativas para problemas comuns.
