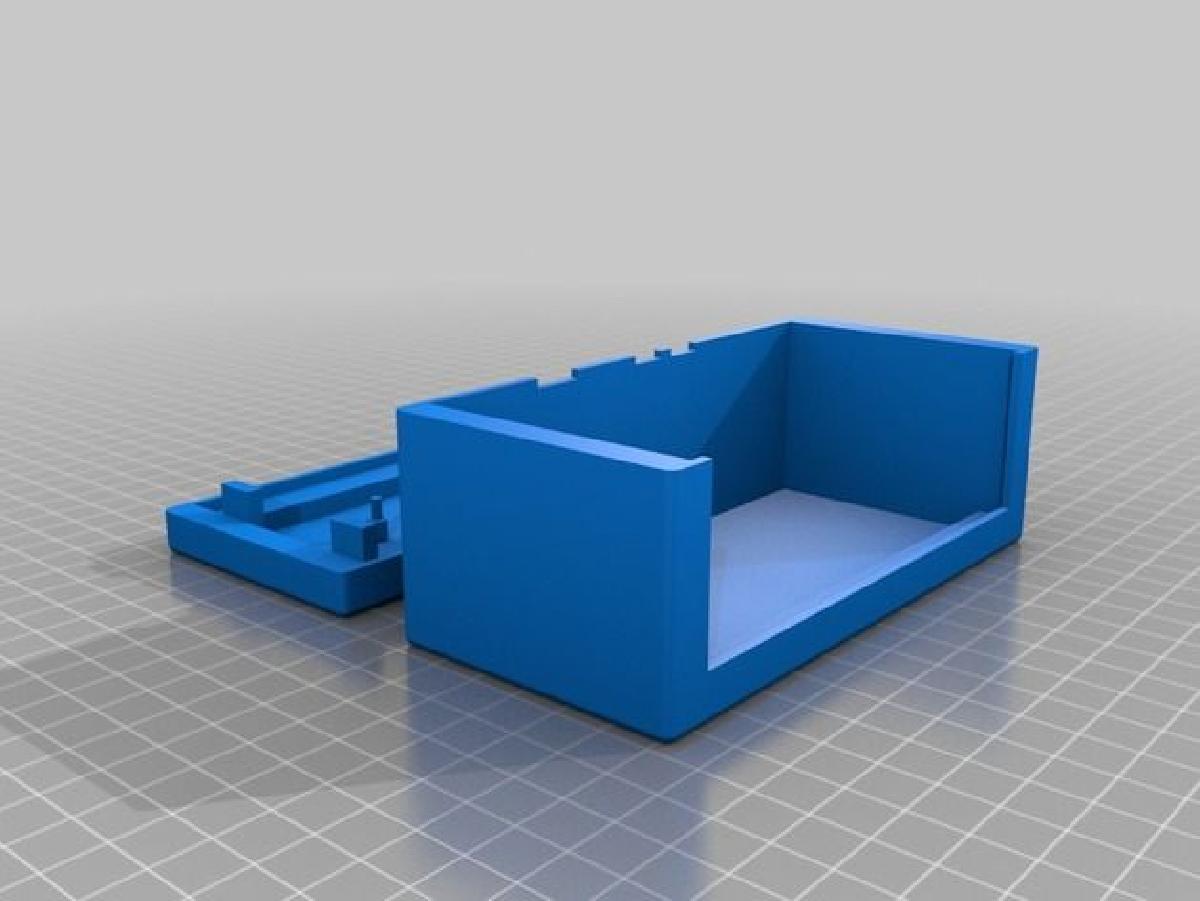

Sobre o objeto 3D Relogio Pi Zero

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Relogio Pi Zero foi projetado para Impressora 3D. Eu sei o que voce esta pensando: "Um Zero nao e um pouco exagerado para um relogio?" Para um relogio normal, provavelmente, mas com a internet pode ser muito mais do que um relogio comum! Voce poderia fazer um relogio que se ajusta automaticamente aos fusos horarios com base no seu endereco IP, ou talvez um relogio para rastrear seu ultimo pedido na Amazon. Para mim, o relogio me diz quando o proximo trem do metro chega na minha parada. Esta e uma construcao relativamente simples que requer um pouco de soldagem, mas todos os componentes sao prontos para uso.Lista de Materiais:um display de 7 segmentos de 1,2" da Adafruit na cor que voce quiserum Raspberry Pi Zero e cabo de alimentacao compativelalguns fios jumper femea para femeaum pequeno dongle wifi, de preferencia um que voce nao precise compilar o modulo (ahem)(para a versao sem encaixe) 4 parafusos M2.5 e espacadores de 3mmAgora existem duas versoes do relogio incluidas: o design original apresenta uma placa traseira removivel e requer alguns parafusos e espacadores M2.5, mas resulta em um relogio ligeiramente mais atraente visualmente, pois a emenda fica oculta na parte de tras e nos cantos e as camadas sao verticais. O relogio com encaixe nao requer parafusos e possui um aro na frente do relogio, mas o design precisa ser dividido horizontalmente em vez de verticalmente. A versao com encaixe foi atualizada em 30/08/2018 para ser ligeiramente maior na horizontal para suportar melhor o encaixe. Se voce precisar dos arquivos originais por algum motivo, pode pega-los aqui: https://github.com/rsheldiii/openSCAD-projects/tree/master/clock.Se voce for um engenheiro eletrico melhor do que eu, certamente poderia comprar apenas o display e alguns resistores e pular o painel I2c completamente, optando por uma protoboard ou ate cartolina para segurar o display. Se voce for tao longe, tambem pode encontrar um barato no Ebay ou Alibaba e mudar as dimensoes no SCAD para se ajustar.Agora recomendo fortemente um pi zero W para este relogio, ja que voce nao precisa fazer nenhuma das soldagens estranhas que fiz. No entanto, se tudo o que voce tiver sao os pi zero originais, voce pode configura-lo com wifi; recomendo pegar um kit de inicio se voce nao tiver os componentes necessarios e fazer uma instalacao grafica do NOOBS. Fazer uma instalacao regular do Raspbian via serial tambem e possivel. Eu usei o wpa_supplicant para a minha configuracao de Wifi.O pi zero nao pode suportar a quantidade de energia que um dongle Wifi puxa via USB, entao voce tera que fazer este hack de patch wifi para faze-lo funcionar a partir da energia USB principal. Isso significa que voce nao pode conectar mais nada naquela porta USB, entao fique avisado!

Baixar

O arquivo "Relogio Pi Zero" é um projeto inovador que utiliza um Raspberry Pi Zero integrado com um display de 7 segmentos para criar um relógio inteligente que vai além das funcionalidades tradicionais de um relógio convencional. Este modelo 3D é ideal para impressão em impressoras 3D e combina tecnologia e criatividade, permitindo aos entusiastas explorar e personalizar suas próprias soluções de temporização.

### Descrição do Projeto

A ideia principal do relógio é aproveitar a conectividade com a internet, transformando um simples medidor do tempo em um dispositivo inteligente que, entre outras funções, pode ajustar automaticamente os fusos horários com base no endereço IP do usuário. Isso oferece a possibilidade de funcionalidades avançadas, como rastrear entregas ou consultar horários de transporte público, como os próximos trens do metrô.

### Materiais Necessários

Para a construção do relógio, o autor lista alguns componentes essenciais:

1. **Display de 7 segmentos de 1,2”** - O display pode ser escolhido em diferentes cores e é um elemento central para a visualização das informações.
2. **Raspberry Pi Zero** - Uma versão compacta e de baixo consumo de energia do Raspberry Pi; ideal para projetos pequenos e eficientes.
3. **Cabo de Alimentação Compatível** - Para fornecer energia ao Raspberry Pi Zero.
4. **Fios Jumper Fêmea para Fêmea** - Para as conexões necessárias entre os componentes.
5. **Dongle Wi-Fi** - Um dispositivo de conectividade sem fio que é crucial para as funcionalidades inteligentes do relógio.
6. **Parafusos e Espaçadores** - Para a versão que não utiliza encaixes, garantindo uma montagem segura do dispositivo.

### Variedades do Design

O projeto possui duas versões:

1. **Design Original** - Com uma placa traseira removível que utiliza parafusos M2.5 e espaçadores, oferecendo uma estética mais limpa e organizada, pois esconde emendas e camadas.

2. **Versão Press-fit** - Um design que não requer parafusos e utiliza encaixes, facilitando a montagem, mas com um estilo levemente menos discreto. Essa versão foi aprimorada para oferecer um melhor suporte e ajuste.

### Dicas para Engenheiros

O autor sugere que aqueles com mais experiência em eletrônica podem optar por soluções mais customizadas, como a utilização de uma protoboard para montagens mais flexíveis. Para quem busca uma solução simplificada, recomenda o uso do Raspberry Pi Zero W, que elimina a necessidade de soldas e complicações adicionais.

### Considerações sobre a Alimentação

Um ponto importante mencionado é que o Raspberry Pi Zero não suporta a quantidade de energia exigida por um dongle Wi-Fi via USB. Por isso, o projeto inclui um hack de patch Wi-Fi que permite a alimentação do dongle a partir da fonte principal do Raspberry Pi.

### Conclusão

O "Relogio Pi Zero" é um exemplo perfeito da interseção entre impressão 3D, eletrônica e programação, permitindo que os usuários criem um dispositivo funcional e único que se adapta às suas necessidades diárias. Com uma implementação relativamente simples e a opção de personalização, este projeto abre portas para diversas aplicações inovadoras.
