Relogio Oco 4 Wifi (remix usando m5stamp C3)

Decoração

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Relogio Oco 4 Wifi (remix usando m5stamp C3)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

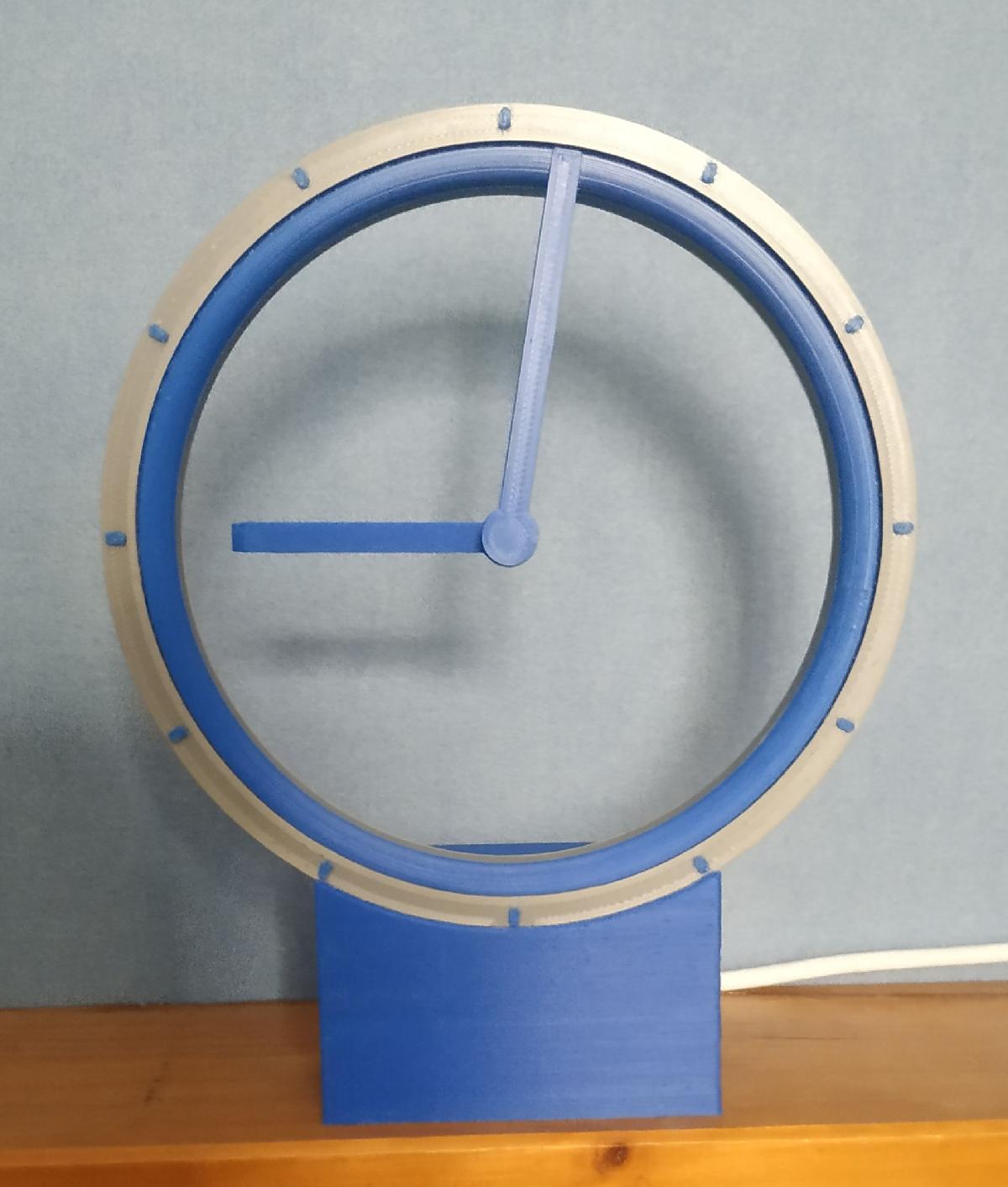

Relogio Oco 4 Wifi (remix usando m5stamp C3) foi projetado para Impressora 3D. Este e um remix leve do Hollow Clock 4 por ShiuraAntes de tudo, muitos agradecimentos a ele pelo design incrivelAs principais modificacoes sao:usar um M5STAMP C3 para controlar o motor de passocomo consequencia, a caixa foi modificada para integra-losincronizacao de horario via WIFIparametrizacao e ajuste atraves de paginas da Web(opcional) registro remoto usando telnetAtualizacao do sketch de 13/08/23: corrigir bloqueio a meia-noite quando nao ha wifi disponivel + melhor "roaming" (mudar a rede wifi dinamicamente de acordo com a disponibilidade)Partes modificadas ou novas sao prefixadas com HC4-Partes com indicacao ARB precisam de suporte arborescente, SUP significa qualquer tipo de suporte (e sem indicacao significa sem suporte)HC4-box-c3: remix da caixa, proporcionando espaco para o C3 (a preta nas fotos)HC4-box-c3-no-feet: o mesmo design, mas sem "pes" (a azul nas fotos)HC4-box-cap: tampa para pes dessas caixas; tambem adiciona uma parte para bloquear os eixosHC4-motor-blocker: peca para bloquear o motor (pode ser necessario ajustar a espessura de acordo com a sua marca de motor de passo)HC4-hour-hand-2.5mm-shorter: um ponteiro de horas de tamanho medio (no meu caso, o 5mm mais curto nao e adequado)HC4-hour-cap: preenchimento para o buraco do imaHC4-cover-cust: capa do rotor com marcadores adicionados (espacamento de 5 min) - desvantagem: precisa ser impressa com suporte (arborescente para facil remocao do suporte... e usando menos material)A ideia e imprimir os marcadores em uma cor diferente usando o script "Mudanca de Filamento" (no Cura, codigo g M600, se suportado em sua impressora); voce tambem pode usar a versao padrao rotor-cover.stl, se nao estiver interessado nesta versaoHC4-pin: pino para a fixacao superior da capa (melhora a aparencia)Outras partes vem do modelo original:hour-rotor.stlmin-rotor-thick-hand.stl ou min-rotor.stlrear-cover.stlbevel-gear-small-hole.stl ou bevel-gear.stlmin-drive-gear.stlmin-drive-gear-axis.stlworm-gear_fixed.stlwasher1-optional.stlwasher2-optional.stlComo o espaco dentro da caixa e limitado, a fiacao entre o C3 e a placa controladora do motor de passo e soldadaOs pinos usados sao: 0 para IN1, 1 para IN2, 8 para IN3, 10 para IN4Quanto ao sketch hollow-wifi.ino, a primeira secao contem todas as opcoes ajustaveis; as principais sao:TZSTRING precisa ser atualizado de acordo com sua localizacao geografica para gerenciar corretamente o fuso horario e o horario de veraoSSID e senha se o smartconfig nao for usado (ate 5 credenciais permitidas; numero exato a configurar em NB_SSID)MAN_12H usa a maneira original de inicializar o relogio (nao definido por padrao, ja que ha uma maneira mais amigavel de faze-lo pela Web)USE_TELNET permite recuperar logs atraves do telnet; requer a instalacao do TelnetStream2 atraves de "Gerenciar bibliotecas"Os logs sao recuperados atraves de um cliente telnet (como o putty). Voce deve solicitar ao cliente que converta LF em CR+LFCompilar o sketch requer a instalacao do ESPAsyncWebSrv ("Gerenciar bibliotecas")Forma recomendada para ajustar o relogio (quando MAN_12H nao esta definido):quando energizar o relogio, ele comeca a contar a partir da posicao atualatraves da pagina da web no endereco IP do relogio (a ser recuperado do menu de administracao da sua caixa), selecione a opcao "Ajustar Offset"indique a hora atualmente lida no relogio; o relogio comeca automaticamente a se mover ate que a posicao de horario real seja alcancadaretornar a pagina inicial e selecionar "Ajustar" permite um ajuste fino(No entanto, como ha algum atraso nas engrenagens, isso geralmente deve ser realizado em varias etapas, com pequenos incrementos/decrementos)A propria pagina inicial permite entrar ou sair do modo de teste (modo de teste acelera o movimento do relogio)Voce tambem pode programar um intervalo de tempo de sono; como o relogio e bastante lento para ajustar a hora, e uma boa ideia usar tempos de parada e inicio o mais proximo possivel (ex: das 21h as 9h ou 8h)As opcoes de atualizacao permitem suavizar o movimento (atualizar a cada 10 segundos ou ate mesmo a cada segundo). A desvantagem e um aumento no uso do motor (o motor pode ficar quente - mais consumo tambem)O pisca-pisca do Heartbeat ilumina a luz a cada segundo (nao util, ja que o C3 esta dentro da caixa)

Baixar

O modelo 3D "Relógio Oco 4 Wifi (remix usando M5STAMP C3)" é uma versão aprimorada do design original “Hollow Clock 4” criado por Shiura, que foi respeitosamente remixado para incluir novos recursos e funcionalidades através da integração de um microcontrolador M5STAMP C3. Diversas modificações foram implementadas para melhorar a usabilidade e a funcionalidade do relógio, tornando-o mais dinâmico e responsivo às necessidades do usuário.

### Principais Características do Modelo:

1. **Integração com o M5STAMP C3**: A maior inovação deste remix é o uso do M5STAMP C3, que permite um controle mais eficaz do motor de passo responsável pela movimentação dos ponteiros do relógio.

2. **Sincronização via Wi-Fi**: O relógio pode ser sincronizado com a hora atual através de uma conexão Wi-Fi, possibilitando atualizações automáticas de horário, ajustando-se a qualquer fuso horário ou horário de verão conforme necessário.

3. **Interface Web**: A parametrização e o ajuste do relógio são feitos através de uma interface web, que oferece uma maneira intuitiva de interagir com o dispositivo. O usuário pode ajustar o horário, conferir o IP do relógio e modificar outras configurações.

4. **Registro Remoto via Telnet**: O sistema oferece a opção de registrar informações remotamente através de uma conexão Telnet, permitindo a monitorização e o acesso a logs do funcionamento do relógio.

### Modificações Estruturais e Componentes:

- **Caixa Remixada**: A caixa do modelo foi adaptada para acomodar a placa M5STAMP C3, e estão disponíveis diferentes versões da caixa com e sem pés, assim como com tampa para proteção dos eixos.

- **Pontas Customizadas**: Inserções como um ponteiro de horas ajustado em tamanho e um bloqueador para o motor foram projetadas para garantir uma experiência de uso mais eficiente e estética.

- **Impressão com Suporte**: Algumas das partes incluem recomendações sobre suporte para impressão 3D. As peças que requerem suporte arborescente são especificamente indicadas, o que facilita a remoção do material de suporte sem danificar a peça.

### Programação e Ajustes:

O código incluído no sketch `hollow-wifi.ino` contém várias opções ajustáveis que permitem ao usuário personalizar o funcionamento do relógio. Elementos como o gerenciamento de fuso horário e as credenciais de Wi-Fi são facilmente configuráveis.

- **Método de Ajuste de Hora**: O relógio possui um método prático para ajustar a hora corretamente. Após ligá-lo, o usuário pode facilmente calibrar o horário utilizando a interface web para conferir a hora exibida.

- **Modos de Teste e Atualização**: Há recursos que permitem ao usuário entrar em um modo de teste para acelerar o movimento do relógio, assim como opções para suavizar o movimento do ponteiro, o que deve ser considerado em relação ao consumo de energia e aquecimento do motor.

### Considerações Finais:

Este modelo 3D "Relógio Oco 4 Wifi" não só traz inovação tecnológica ao design original mas também proporciona uma experiência prática e enriquecida para os entusiastas de impressoras 3D e de projetos de automação residencial. Com a possibilidade de ajustes e modularidade, ele atende bem tanto a usuários iniciantes quanto a especialistas. As comunidades de impressão 3D certamente se beneficiarão desse design remixado, que combina funcionalidade moderna com estética clássica.
