Sobre o objeto 3D Relogio de xadrez

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

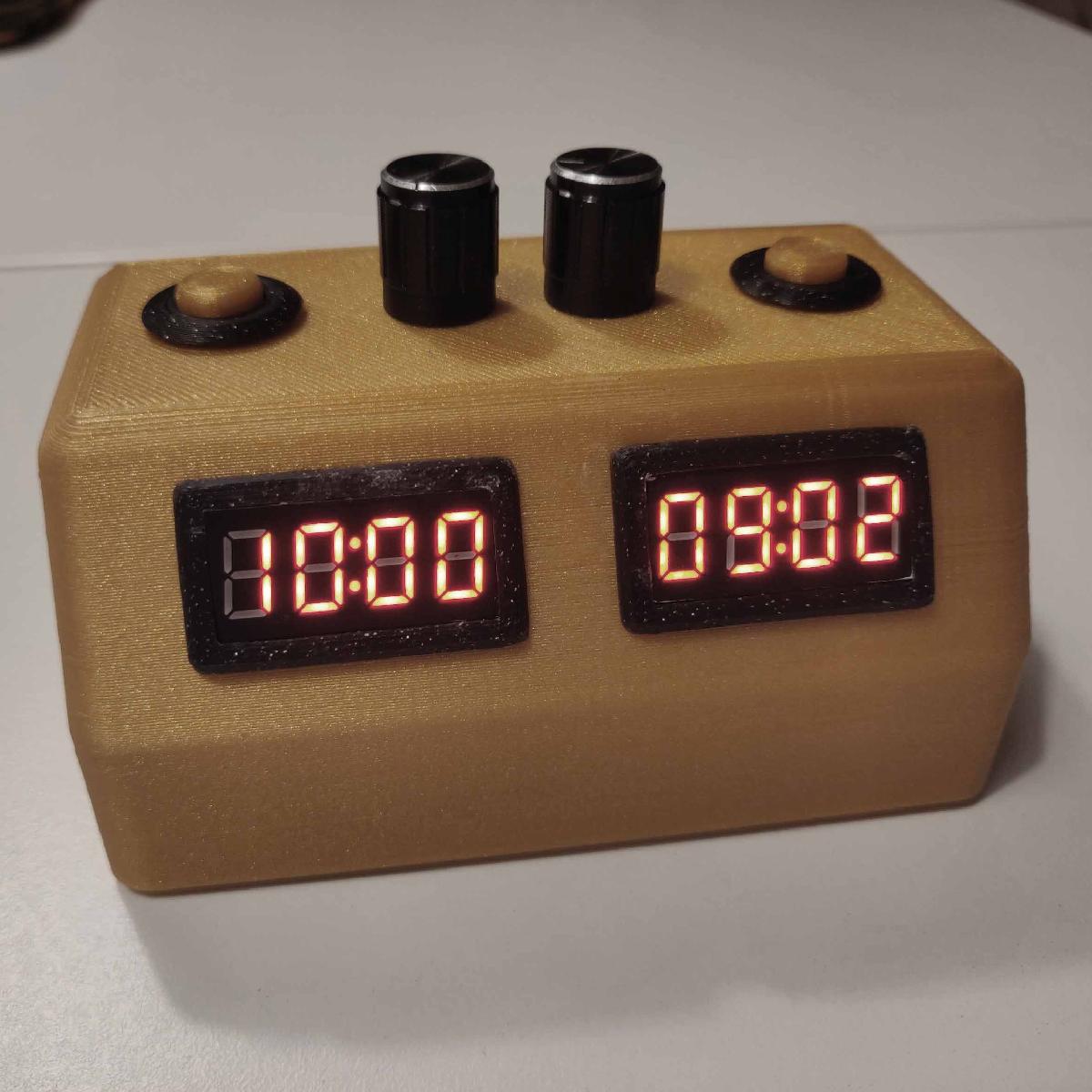

Relogio de xadrez foi projetado para Impressora 3D. O tabuleiro de xadrezO incrivel tabuleiro de xadrez instavel mostrado na imagem, juntamente com suas pecas, foi projetado por MikeyBNo entanto, eu alterei a base das pecas para que fosse um pouco mais oca, e removi as ultimas camadas. Dessa forma, as pecas sempre ficam em pe e proporcionam uma forca de atracao mais forte aos imas internos. Inclui o novo arquivo da base (New_piece_base.stl).O relogio de xadrezO relogio pode ser construido com os seguintes componentes:2 x potenciometro de 10kΩ + tampa2 x display de 4 digitos e 7 segmentos TM1637 (com dois pontos)3 x (botao tatil de 6x6mm)1 x buzzer piezoeletrico1 x interruptor de pressao on/off1 x bateria de 9 volts1 x Arduino Nano4 x parafuso m2 (comprimento entre 1-2 cm)Observe que os links sao apenas uma referencia aos componentes que utilizei (dimensoes e aparencia). Esses componentes podem, e claro, ser encontrados e comprados a precos muito mais baixos se alguem se dispuser a procurar. Em geral, o design e bastante flexivel em tamanho, ja que se trata apenas de uma carcaca.Felizmente, esses componentes sao todos baratos e, para mim, considerados essenciais ao brincar com microcontroladores. Isso torna um otimo projeto inicial.Notas sobre os botoesOs botoes do relogio sao feitos como parafusos que abrigam botoes padrao de 6x6mm.O parafuso pode ser inserido atraves da caixa principal e fixado com uma porca por dentro.As pernas do botao saem pela parte inferior do parafuso para que possam ser soldadas.Uma altura de camada realmente baixa, como 0,12mm, fez com que o parafuso e a porca se unissem de forma muito mais suave.Um "bloco de extensao" e colocado sobre o botao para que ele possa ser pressionado. Esta extensao e fixada ao botao com uma pequena gota de locktite. Se muito adesivo for aplicado, o botao ficara preso.Tambem achei dificil soldar os pinos do botao sem queimar o plastico. Entao, em vez de colocar solda no pino, coloquei solda no fio, o que garantiu uma operacao muito mais rapida.Notas sobre a carcacaExistem pequenas prateleiras no interior do relogio para ajudar a fixar um Arduino Nano.Notas sobre o displayOs displays sao ajustados sob pressao usando uma moldura (Display_frame.stl).Usei um pouco de cola para evitar acidentalmente empurrar os displays para dentro da caixa durante o uso.Meus displays tinham pinos de conector em angulo, que troquei por retos para que os displays se encaixassem na carcaca. Um dos meus displays parou de funcionar depois disso, entao tenha cuidado ao lidar com os pinos.Um diagrama eletrico pode ser encontrado aqui. Observe que os pinos exatos nao correspondem ao codigo.O codigo que usei pode ser encontrado aquiLink atualizado para a biblioteca TM1637 aquiUma demonstracao do relogio pode ser encontrada aquiLembre-se de que nao sou um engenheiro, entao seja gentil com meu codigo e fiacao.
