Relógio de sol digital limpo

Arte Matemática

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Relógio de sol digital limpo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

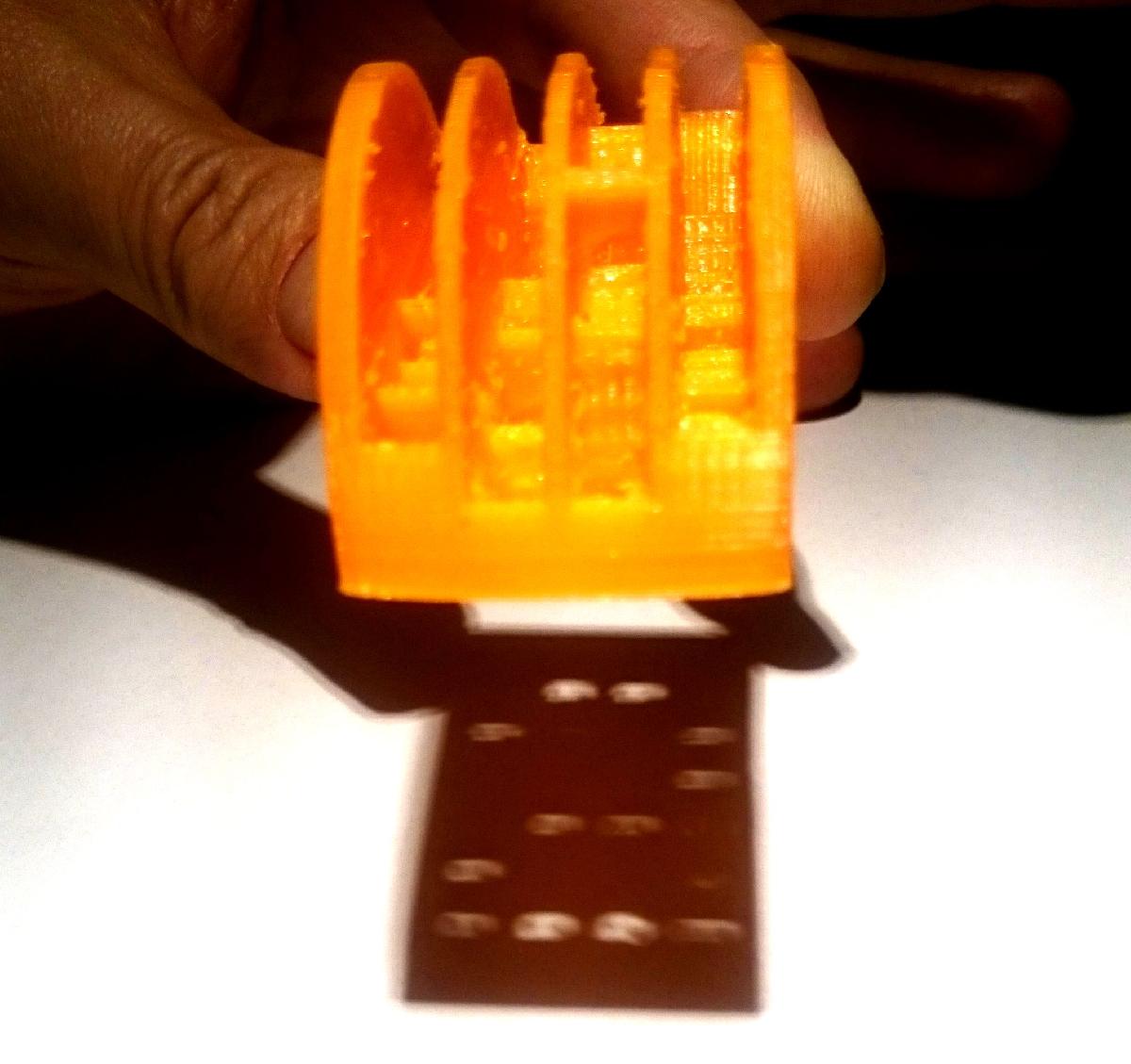

Relógio de sol digital limpo foi projetado para Impressora 3D. Versao em portugues abaixo -- Portuguese version belowEDICAO: 2 de janeiro de 2016Conforme solicitado, documentei e publiquei devidamente o arquivo OpenSCAD, incluindo minha otimizacao.Esta e uma versao limpa do Relogio Solar Digital de @Mojoptix.A foto mostra apenas a parte das dezenas de horas.Eu achei a ideia dele tao otima que mergulhei em seu codigo OpenSCAD bem escrito e documentado para entendercomo foi feito.Entao, como @BJoe sugeriu nos comentarios, eu modifiquei o codigo para remover pontes desnecessarias (reduzindo o trabalho apos a impressao) e, por acaso, simplificando o arquivo STL.As duas primeiras imagens mostram uma secao transversal da terceira coluna do visor dos digitos das dezenas de minutos (a mais complicada). A primeira imagem mostra o novo arquivo (limpo).Os caminhos do sol sao exatamente os mesmos que na versao original. Portanto, as sombras serao exatamente as mesmas. E o contraste sera ate melhor durante a transicao dos digitos.O tempo de impressao e 20% mais curto.E o tempo para remover manualmente fios errantes bloqueando os caminhos da luz deve ser drasticamente reduzido.Todas as outras partes necessarias e instrucoes podem ser encontradas na versao original:http://www.thingiverse.com/thing:1068443Principio da otimizacao: Durante a transicao dos digitos, nao ha necessidade de bloquear a luz para pixels que permanecem iluminados.A terceira imagem (gracas ao @stewartde) mostra em amarelo as partes que podem ser removidas (sem alteracao nas sombras).A quarta imagem mostra o movimento do sol e as linhas de digitos.Aqui esta a forma como os caracteres sao exibidos:Caractere "0", Caractere "2", Caractere "4"[0,1,1,0], [0,1,1,0], [1,0,0,1],[1,0,0,1], [1,0,0,1], [1,0,0,1],[1,0,1,1], [0,0,0,1], [1,0,0,1],[1,1,0,1], [0,1,1,0], [1,1,1,1],[1,0,0,1], [1,0,0,0], [0,0,0,1],[0,1,1,0], [1,1,1,1], [0,0,0,1],O pixel "1" significa que a luz passara, o pixel "0" significa que a luz e bloqueada pelo relogio solar.O exemplo de secao transversal e cortado na terceira coluna.Entao, vamos selecionar a terceira coluna dos "pixels"Caractere "0", Caractere "2", Caractere "4"[1], [1], [0],[0], [0], [0],[1], [0], [0],[0], [1], [1],[0], [0], [0],[1], [1], [0],E o destaque nas imagens 3 e 4 e para a quarta linha.Vamos selecionar a quarta linhaCaractere "0" Caractere "2" Caractere "4"[0], [1], [1],O relogio solar para este "pixel" funcionara assim:Sem luz ("0" nao exibe nada para este pixel)Sem luz (transicao entre "0" e "2")Luz ("2")Sem luz (transicao entre "2" e "4")Luz ("4")Sem luz (transicao entre "4" e "0")Sem luz ("0")...Nao ha necessidade de bloquear a luz entre o "2" e o "4" porque o pixel permanece iluminadoEntao, eu deletarei a transicao e o relogio solar funciona agora da seguinte maneira:Sem luz ("0" nao exibe nada para este pixel)Sem luz (transicao entre "0" e "2")Luz ("2")Luz ("4") (continuado)Sem luz (transicao entre "4" e "0")Sem luz ("0")...O relogio solar exibe horas de 10 a 16, entao ha 6 transicoes de "2" para "4" para este pixel (cerca de 10:30, 11:30, 12:30, 13:30, 14:30 e 15:30).Nas imagens 3 e 4 voce pode contar as partes excluidas: 6! Essa e a quantidade correta!!!Esta e a versao limpa do Relogio Solar Digital de @Mojoptix.A foto mostra apenas as dezenas de horas.Eu achei a ideia dele tao genial que mergulhei imediatamente no codigo (muito bem escrito e documentado) para entendercomo ele fazia.Entao, como @BJoe sugeriu nos comentarios, eu modifiquei o codigo para remover pontes desnecessarias (reduzindo o trabalho pos-impressao) e tambem simplificando o arquivo STL.As duas primeiras imagens mostram uma secao da terceira coluna de exibicao das dezenas de minutos. A primeira corresponde ao arquivo limpo.O caminho dos raios de luz e exatamente o mesmo que na versao original. Portanto, as sombras projetadas serao exatamente as mesmas. O contraste sera ainda melhor durante a transicao dos digitos.O tempo de impressao e reduzido em 20%.O tempo de limpeza de fios e drasticamente reduzido.Para as instrucoes e outras pecas, veja a apresentacao da versao original:http://www.thingiverse.com/thing:1068443

Baixar

O "Relógio de Sol Digital Limpo" é uma versão otimizada do projeto original criado por @Mojoptix, que utiliza a projeção de sombras para indicar as horas de forma inovadora. Este projeto aproveita a luz solar para criar um relógio que exibe o tempo através de um display digital formado por "pixels" que se iluminam conforme a posição do sol. A principal ideia é que a sombra projetada dos "pixels" oferece uma leitura visual do horário.

### Principais Características:
- **Otimização de Design**: O autor fez alterações no código OpenSCAD do modelo original para remover estruturas desnecessárias, como pontes, o que reduz o tempo de impressão e facilita a limpeza após a impressão.
- **Melhoria no Funcionamento**: A nova versão preserva os caminhos de luz idênticos ao modelo original, garantindo que as sombras e os efeitos visuais sejam mantidos. No entanto, ao otimizar a quantidade de material que bloqueia a luz, o contraste durante a transição entre os dígitos é melhorado.
- **Redução do Tempo de Impressão**: O tempo necessário para finalizar a impressão é reduzido em 20%, o que é um benefício significativo para quem utiliza impressoras 3D.
- **Facilidade na Remoção de Resíduos**: A remoção manual de fios indesejados que podem obstruir os caminhos da luz é minimizada.

### Como Funciona:
O relógio digital utiliza uma matriz de "pixels" que se acendem (representados como "1") ou se apagam ("0") dependendo da luz que passa através deles. Quando o sol se move, as sombras se alteram, permitindo que os números representando as horas e minutos sejam vistos. O modelo traduz funções temporais em um formato visual que impressiona por sua simplicidade e eficácia.

### Análise Técnica:
O modelo apresenta uma matriz de 7 segmentos, que é uma construção comum em displays digitais. A disposição dos "pixels" foi projetada para que, durante as transições dos números de horas, não haja necessidade de bloquear a luz se a luz continua a passar pelo “pixel”. Isso significa que, por exemplo, ao mudar de "2" para "4", a transição é mais suave e a iluminação é contínua, sem interrupções visuais.

### Conclusão:
A versão limpa do "Relógio de Sol Digital" é um excelente exemplo de como a otimização e a simplificação de projetos existentes podem resultar em melhorias significativas tanto na estética quanto na funcionalidade. Para quem se interessa em impressões 3D e design, esse projeto não só oferece uma perspectiva criativa de como um relógio pode operar, mas também exemplifica a importância da colaboração e melhorias em projetos de código aberto. Todas as informações e instruções adicionais podem ser encontradas na versão original do projeto no Thingiverse.
