Relogio de parede estilo altimetro mostrador de 200mm, ponteiros e moldura

Decoração

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Relogio de parede estilo altimetro mostrador de 200mm, ponteiros e moldura

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

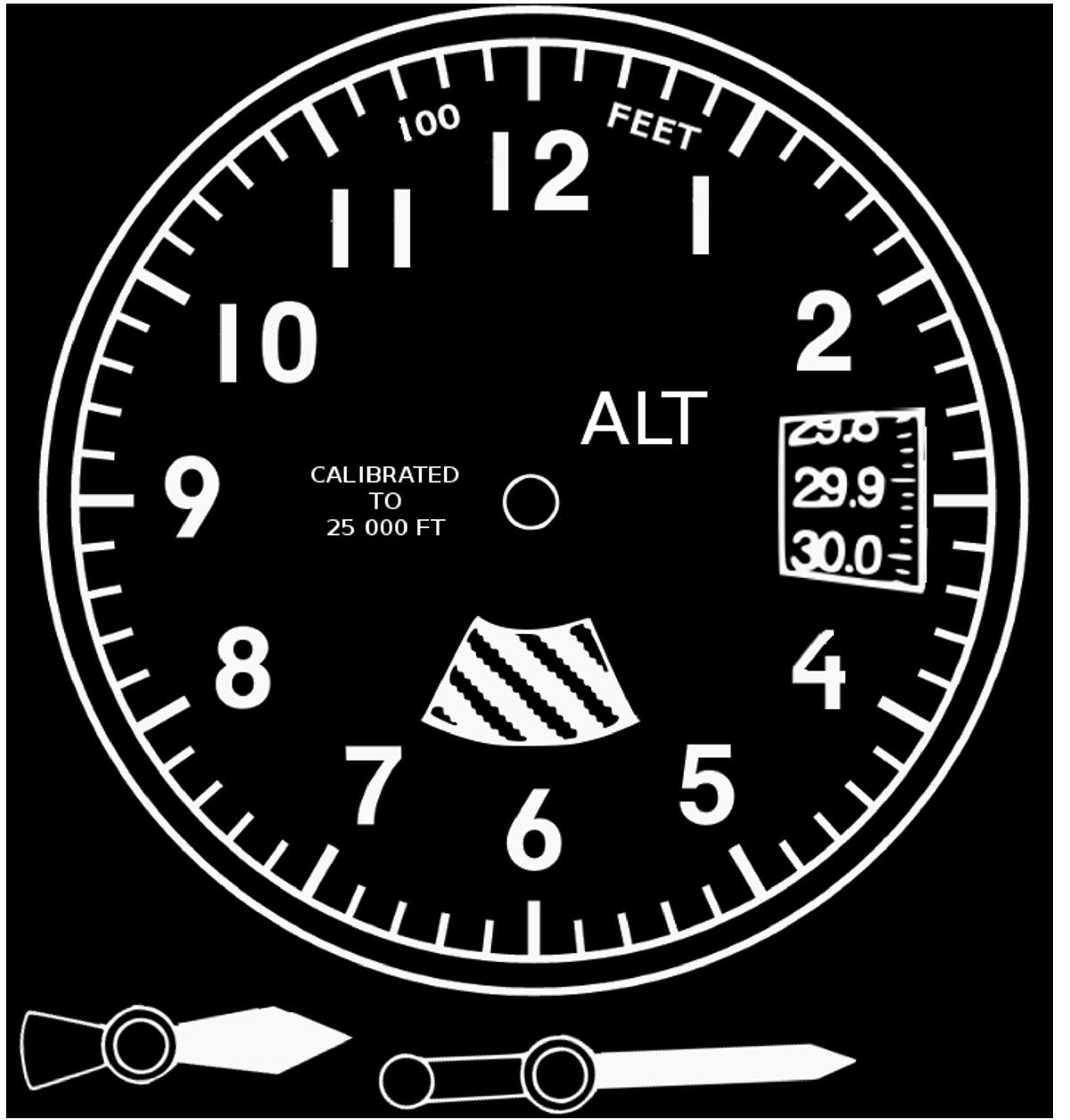

Relogio de parede estilo altimetro mostrador de 200mm, ponteiros e moldura foi projetado para Impressora 3D. Seu escritorio ou dormitorio esta a 2600 pes ou sao duas e meia da tarde?Este e um modelo 3D de ponteiros, listras opcionais de poste de barbeiro cobrem o disco e um mostrador em PDFs formatados em A4 estilizados apos o altimetro de uma aeronave leve, exceto que a escala le 1-12 ou 0-11 para horas em vez de 0-9 para elevacao de x1000 e x100 pes. Se os buracos nao forem do tamanho certo para voce, pegue o OpenSCAD e ajuste o raio no codigo e recompilhe seus .STLs. Eu nao escalei isso para nenhuma medida particular alem de caber em uma folha de papel A4, entao tive sorte com um tamanho de face de 200mm. Os arquivos .SCAD/>STL estao escalonados para a imagem no PDF. Eu peguei uma imagem de dominio publico do Wikimedia Commons e cortei/colei as partes artisticas, adicionei o texto 100 pes, ALT e CALIBRADO PARA 25 000 PES a imagem em fonte Arial ou Arial Bold. Eu editei manualmente a fonte dos numeros 1-12 no Gimp, que foi usado para toda a edicao de imagem e medicao de tamanho, angulo e escala. Eu usei o OpenSCAD para escrever os modelos dos ponteiros, modelo da moldura e botao de ajuste. O movimento do relogio barato da loja de um dolar tem um pinhao de ponteiro das horas de 5,5mm e um pinhao de ponteiro dos minutos de 4mm, alem de um pino de pressao para o ponteiro dos segundos, eu teria adorado colocar os segundos na janela QNE, mas na minha opiniao, usar o ponteiro de 10k como o ponteiro dos segundos enquanto os outros nao se moviam em sincronia apenas me irritaria, eu posso apenas colar o ponteiro vermelho dos segundos do movimento do relogio ou nao ter ponteiro dos segundos. Eu inclui um ponteiro dos minutos que nao chega exatamente aos numeros e outro ponteiro dos minutos mais longo que chega ate a borda do mostrador do relogio ate as linhas da escala de minutos individuais.Eu tambem carreguei uma modificacao mais facil de fazer para um relogio despertador de quartzo barato https://www.thingiverse.com/thing:2563867Na teoria, se impresso em papel rigido, nao ha necessidade dos ponteiros impressos em 3D se voce for habilidoso com uma faca e puder cortar os ponteiros que vem com o movimento do relogio, entao basta usar cimento de contato para colar o papel pintado nos ponteiros de plastico cortados, eu sugiro tinta branca e preta fosca, mas se voce estiver no trabalho, pegue um corretivo, deve funcionar para pintar os ponteiros. A moldura pode ser um papelao cortado e pintado de preto com spray e provavelmente alguns espacadores e algum tipo de cobertura plastica transparente.O grande botao de ajuste e por enquanto apenas decoracao, mas espero colar uma polia de 40-60mm na roda de ajuste do relogio no movimento (pode ser necessario soldar fios de energia e mover a bateria, pois a roda pode bloquear o acesso) na parte de tras do movimento do relogio de quartzo barato e entao conectar o botao de ajuste a outra polia e usar um elastico ou algo semelhante para liga-los, assim o grande botao pode ser usado para ajustar o relogio.Decidi modelar a moldura para que voce possa reverter a matematica como eu planejo, e desenhar em madeira cortada uma moldura, ou se voce tiver uma impressora grande ou cortadora a laser, pode apenas usa-las com sua maquina.Eu ainda nao imprimi isso, mas hughee imprimiu e ficou otimo com apenas os ponteiros e fundo impresso em jato de tinta e laminado. https://www.thingiverse.com/make:344605Voce poderia imprimir tudo em cerca de 40%, ajustar os buracos dos ponteiros das horas e minutos de volta para combinar com o movimento, a fim de obter um tamanho de altimetro mais realista para sua mesa ou criado-mudo. Eu tenho pensado em passar por isso e fazer um relogio despertador de viagem personalizado, incluindo adicionar um amplificador de audio inline para o tom do alarme, sempre com retroiluminacao LED vermelha de baixo nivel, lanterna LED vermelha ou branca brilhante, e adicionar um disco claro estilo bug para definir o horario do alarme. Eu provavelmente farei isso um projeto separado no Thingiverse.Para sua informacao:A janela de calibracao falsa em 3 (ou entre 2K e 3K no altimetro real) e onde voce leria seu QNE definido, que em um aviao real e ajustado com o grande botao as 7:30 (6K pes no altimetro real). QNE e a pressao calculada ao nivel do mar que a torre ou ATC lhe da, e graduada em inHg, pois o Cessna e um aviao fabricado nos Estados Unidos. https://en.wikipedia.org/wiki/Pressure_altitudeAcontece que, pela imagem que tirei, no aviao que eu mais voo, o C172P tem tanto mBar quanto inHg, mas a torre no meu aeroporto me le em inHg, entao e facil esquecer a janela esquerda nao utilizada. De qualquer forma, eu nao queria tambem perder o 9 do mostrador para uma escala de mBar; isso deve ser um relogio decorativo, mas ainda funcional e facil de ler para adultos e criancas. Eu tenho pensado que poderia ficar legal cortar a janela QNE (Kollsman) e colocar a escala um pouco mais afastada para mais realismo, tambem pensando que ficaria melhor com o disco de cobertura de listras de poste de barbeiro (para leituras abaixo do nivel do mar em lugares como a pista de Masada no Mar Morto em Israel). http://tghaviation.com/aircraft-instrument-services/tag/barber-pole/As listras de poste de barbeiro sao para que voce nao pense que esta a 10k pes quando na verdade esta voando abaixo do nivel do mar, as listras sao visiveis entre 0 pes e 10.000 ou as vezes ate 16.000 dependendo do altimetro.v1.1 - adicionado um modelo de ponteiro dos minutos/x100ft mais longo para melhor corresponder a aparencia do altimetro ao qual estou acostumado.v1.2 - adicionado um modelo .stl de disco de cobertura e PDF imprimivel para texto e template de corte para disco de listras de poste de barbeiro.
