Sobre o objeto 3D Relogio de palavras imprimivel Wortuhr

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Relogio de palavras imprimivel Wortuhr foi projetado para Impressora 3D. Esta e a minha versao barata do "relogio de palavras". Este projeto e uma alternativa barata, imprimivel e movida a bateria as versoes atuais.Tamanho: 330mmx325mmIdioma: alemao!!!Dependendo da sua impressora, voce pode imprimir a moldura em uma unica peca ou em 9 partes para um tamanho maximo de cama de 154mm X 120mm. Apos imprimir as pecas separadas, e necessario lixar as bordas e colar tudo junto. Eu usei Epoxi 2K. Antes de colar, voce deve ter em mente que todas as pequenas pecas foram projetadas sem qualquer ajuste.!!!!Lixe todas as bordas e cantos e verifique a peca finalizada. talvez voce precise aumentar os arquivos de corte a laser. Nesse caso, as dimensoes do plexiglass sao muito importantes.!!!!!A moldura contem um slot para 3x9V bloco. Na primeira versao, eu tentei criar um relogio movido a bateria.O hardware eletronico e simples :-Arduino Nano-Relogio de tempo real DS1302-2*50 LED WS2812B pre-montados (por exemplo, https://www.ebay.de/itm/50Pcs-WS2812B-Pre-wired-LED-Pixel-Module-String-Light-Full-Color-5050-RGB-5V-X1/253214148875?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649)O codigo que escrevi pode ser facilmente alterado para o ingles adaptando as classes e as letras da moldura. Eu farei isso em meu tempo livre no futuro. O codigo esta incluido nos arquivos de download como projeto .ino.Atualmente, nao ha otimizacao de energia, mas ela vira em breve.Configuracao de Fios:RTC:-VCC -> +5V Arduino-GND->GND Arduino-CLK->Digital 5 Arduino-DAT/I-O->Digital 6 Arduino-RST/EN->Digital 4 ArduinoWS2812B:-GND-> GND Arduino-VCC-> +5V Arduino-Dados 1 faixa -> Digital 7 Arduino-Dados 2 faixa -> Digital 8 ArduinoPara testar o hardware, ha uma saida Serial @9600 atualizando a cada 30 segundos. Ela exibira a hora atual @RTS, a hora calculada em modo de 12 horas @RTC e a saida de texto.Exemplo de saida:11:50->11:50-> Es ist zehn vor zwoelf13:45->1:45-> Es ist viertel vor zweiNo Firmware V1, voce precisa ajustar a hora atual em uma linha de configuracao durante a primeira execucao. O ajuste do dia na ultima variavel nao e necessario:Time t(2017,12,18,13,45,50, Time::kMonday//2017, 18 de dezembro, 13:45:50, segunda-feiraPara testar palavras em ambas as faixas, voce precisa descomentar a linha a seguir na classe loop():*//test_all();Por fim, ha uma placa frontal de plexiglass acetinado e uma parte traseira de madeira que voce precisa fabrica-las por meio de um cortador a laser ou por uma lima manual, apenas arredonde os cantos e corte alguns retangulos.Se voce puder usar um cortador a laser, ha arquivos em PDF incluidos.Eu recomendaria usar filamento preto devido a absorcao de luz ou pinta-lo de preto em varias camadas.

Baixar

O "Relógio de Palavras" (Wortuhr) é um projeto criativo e acessível que combina impressão 3D com uma construção eletrônica simples, resultando em uma alternativa econômica aos relógios tradicionais. Aqui está uma visão geral detalhada do projeto baseado no arquivo mencionado.

### Descrição do Projeto

#### Objetivo
O objetivo do projeto é criar um relógio que exibe a hora por meio de palavras em alemão, utilizando uma estrutura impressa em 3D, eletrônica simples e uma fonte de energia baseada em bateria.

#### Dimensões
O tamanho do relógio é de 330mm x 325mm, tornando-o uma peça decorativa e funcional que pode ser facilmente instalada em diferentes ambientes.

### Impressão 3D

#### Estrutura

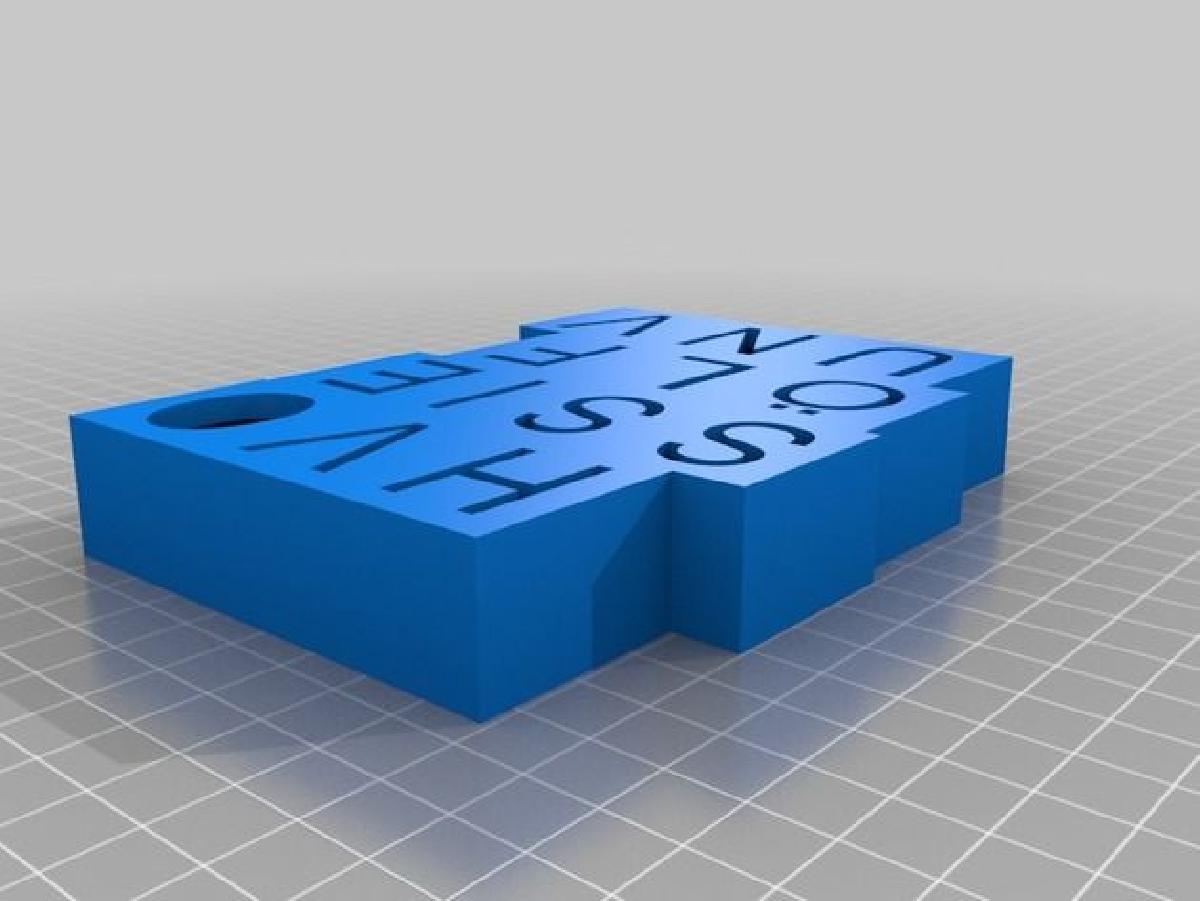

A moldura é projetada para ser impressa em uma única peça ou em até nove partes, dependendo do tamanho da cama da impressora 3D. Isso permite que o projeto seja acessível mesmo para usuários com impressoras menores (com tamanho máximo de cama de 154mm x 120mm). Após a impressão, é fundamental lixar as bordas e colar as partes, utilizando epoxy 2K para garantir uma boa fixação.

#### Materiais Complementares
Além da estrutura impressa, o projeto requer uma placa frontal de plexiglass fosco e uma parte traseira de madeira, que podem ser cortadas manualmente ou usando uma cortadora a laser. Os arquivos necessários para um corte a laser estão incluídos no pacote.

### Hardware Eletrônico

#### Componentes
O relógio utiliza um Arduino Nano e um módulo de relógio em tempo real DS1302. Além disso, implementa 100 LEDs WS2812B (50 em cada faixa) para iluminar as palavras e exibir a hora.

#### Conexões
As conexões elétricas são simples, incluindo ligações entre o RTC e o Arduino, bem como entre os LEDs e o Arduino. Cada componente possui sua designação de pinos, que deve ser cuidadosamente conectada conforme as instruções fornecidas.

### Software

#### Código
O código do projeto é disponibilizado em um formato de arquivo .ino, permitindo que os usuários realizem modificações. Ele está escrito em alemão, mas pode ser adaptado para outros idiomas.

#### Configuração Inicial
Na primeira execução, é necessário ajustar a hora atual no código. A configuração é descrita de forma clara, permitindo que usuários possam facilmente modificar o script para suas necessidades.

#### Saída Serial
O projeto inclui uma funcionalidade de teste no hardware por meio de uma saída serial que fornece atualizações da hora a cada 30 segundos, traduzindo a hora em uma representação textual em alemão.

### Recomendações Adicionais
O projetista recomenda o uso de filamento preto para a impressão, devido à sua capacidade de absorver melhor a luz, garantindo que as LEDs se destaquem adequadamente. A pintura em várias camadas também é uma alternativa para obter uma melhor aparência.

### Conclusão
O "Relógio de Palavras" é um excelente projeto que combina design, tecnologia e personalização. É ideal tanto para entusiastas de impressão 3D quanto para aqueles que desejam explorar componentes eletrônicos em suas criações. Além disso, a possibilidade de adaptar o software para diferentes idiomas torna o projeto ainda mais acessível.
