Relogio de palavras

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Relogio de palavras

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

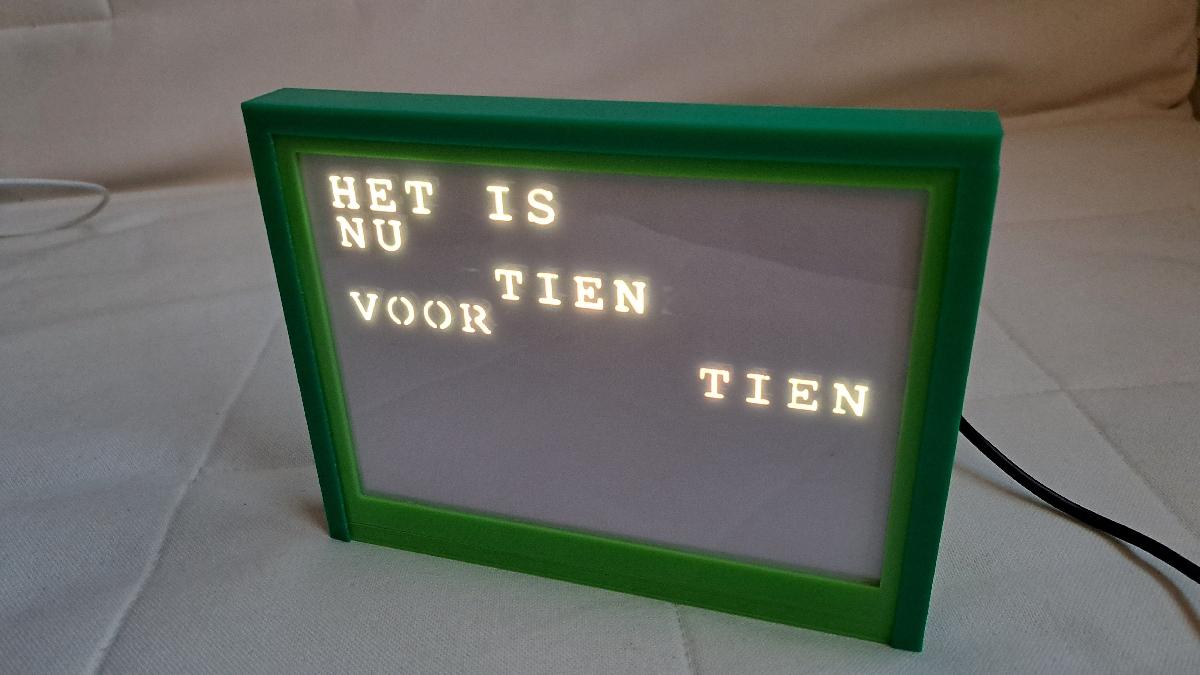

Relogio de palavras foi projetado para Impressora 3D. Esta e uma relogio de palavras em holandes com um layout unico. Sua funcionalidade pode ser vista no seguinte video: https://youtu.be/JE95O64n2DE. As palavras estao dispostas em uma matriz de 13x9 e apresentam um layout completamente unico. O relogio e projetado para exibir um texto diferente a cada minuto para indicar a hora, resultando em 720 textos diferentes ao longo do dia.O relogio e controlado por um ESP32, que recupera a hora via conexao WiFi. Alem disso, os horarios de nascer e por do sol sao obtidos atraves da conexao WiFi. Como resultado, a hora e exibida em vermelho antes e depois do nascer e por do sol nos dias da semana, enquanto e exibida em verde durante os fins de semana. Quando o sol esta alto, a hora e mostrada em amarelo.A impressao das palavras e coberta com papel comum sobreposto a uma camada de filme (plastico) de uma moldura de foto cortada sob medida. O relogio utiliza uma fita LED WS2812b com 96 LEDs por metro.Componentes:D1 mini ESP32 Arduino (AZ-Delivery)Resistor de 168 Ohm2 metros de fita LED WS2812b com 96 LEDs por metro (IP30)Parafusos de 2 mm para montagem (8 pecas) para a tampa e suporte do ESPPara o Arduino, usei o D1 mini ESP32 da AZ-Delivery. Para estabelecer a conexao WiFi com o ESP, utilizei o aplicativo EspTouch: https://play.google.com/store/apps/details?id=com.dparts.esptouchA conexao do ESP32 a fita LED e bastante simples. Usei um resistor de 168 Ohm no pino D4 para o canal de dados.Este e um relogio de palavras em holandes com um layout unico. A funcionalidade pode ser vista no seguinte video: https://youtu.be/JE95O64n2DEAs palavras estao divididas em uma matriz de 13x9 e contem um layout unico. O relogio e configurado de tal forma que a cada minuto fornece um texto diferente para mostrar a hora. Dessa forma, existem 720 textos diferentes ao longo do dia.O relogio e acionado por um ESP32 que busca a hora atraves de uma conexao WiFi. Os horarios de nascer e por do sol tambem sao obtidos atraves da conexao WiFi. Isso faz com que a hora durante os dias da semana antes e depois do nascer e por do sol seja mostrada em vermelho e durante os fins de semana em verde, enquanto a hora quando o sol esta alto e mostrada em amarelo.A impressao das palavras e coberta com papel comum, com uma camada de filme (plastico) de uma moldura de foto cortada sob medida na frente.O relogio utiliza uma fita LED WS2812b com 96 LEDs por metro.Componentes:D1 mini ESP32 Arduino (AZ-Delivery)Resistor de 168 Ohm2 metros de fita LED WS2812b com 96 LEDs por metro (IP30)Parafusos de 2 mm para montagem (8 pecas) para a tampa e suporte do ESPPara o Arduino, usei o D1 mini ESP32 da AZ-Delivery. Para estabelecer a conexao WiFi com o proprio ESP, utilizei o aplicativo EspTouch https://play.google.com/store/apps/details?id=com.dparts.esptouchA conexao da fita LED ao Arduino e feita atraves do pino D4 com um resistor de 168 Ohm entre eles.

Baixar

O "Relógio de Palavras" é um projeto inovador que combina tecnologia e design de forma única, apresentando um relógio que utiliza palavras em neerlandês para indicar a hora. A estrutura do projeto é composta por uma matriz de 13x9 palavras, onde cada palavra exibe um texto diferente a cada minuto, totalizando impressionantes 720 textos ao longo do dia.

### Funcionalidade
O relógio é controlado por um microcontrolador ESP32, que se conecta à internet via WiFi para obter a hora atual. Além disso, o relógio é inteligente o suficiente para acessar informações sobre os horários de nascer e pôr do sol. Essa conexão permite que a exibição da hora mude de acordo com o momento do dia: antes e após o nascer e o pôr do sol, a palavra que indica o tempo aparece em vermelho durante a semana, enquanto nos fins de semana a luz é verde. Durante o dia, quando o sol está alto, a exibição se torna amarela.

### Design e Materiais
As palavras do relógio são impressas e cobertas com uma folha de papel comum, que é sobreposta a uma camada de filme plástico, montada em uma moldura de foto personalizada. O uso de uma fita de LED WS2812b com 96 LEDs por metro permite uma iluminação vibrante e dinâmica, aumentando o apelo visual do projeto.

### Componentes Necessários
Os principais componentes para montar o Relógio de Palavras incluem:
- **D1 Mini ESP32 Arduino (AZ-Delivery)**: O cérebro do projeto, responsável por toda a conectividade e controle.
- **Resistor de 168 Ohm**: Utilizado para conectar o canal de dados da fita LED.
- **Fita de LED WS2812b**: Com 96 LEDs por metro, é a fonte de iluminação que traz as palavras à vida.
- **Parafusos de 2 mm**: Para a montagem da tampa e suporte do microcontrolador.

### Conexão e Configuração
Para conectar o ESP32 à rede WiFi, o autor recomenda o uso do aplicativo EspTouch, que facilita a configuração da rede. A conexão entre o ESP32 e a fita LED é simples, usando o pino D4 e o resistor mencionado.

### Conclusão
O Relógio de Palavras não é apenas um dispositivo que marca o tempo; ele também é uma peça de arte interativa que combina tecnologia e design inteligente. Ao exibir mensagens personalizadas a cada minuto, oferece uma experiência única e envolvente, tornando-o uma adição interessante a qualquer ambiente moderno. O projeto é uma excelente demonstração de como a impressão 3D e a tecnologia podem se unir para criar soluções criativas e funcionais.
