Sobre o objeto 3D Relogio de LED

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

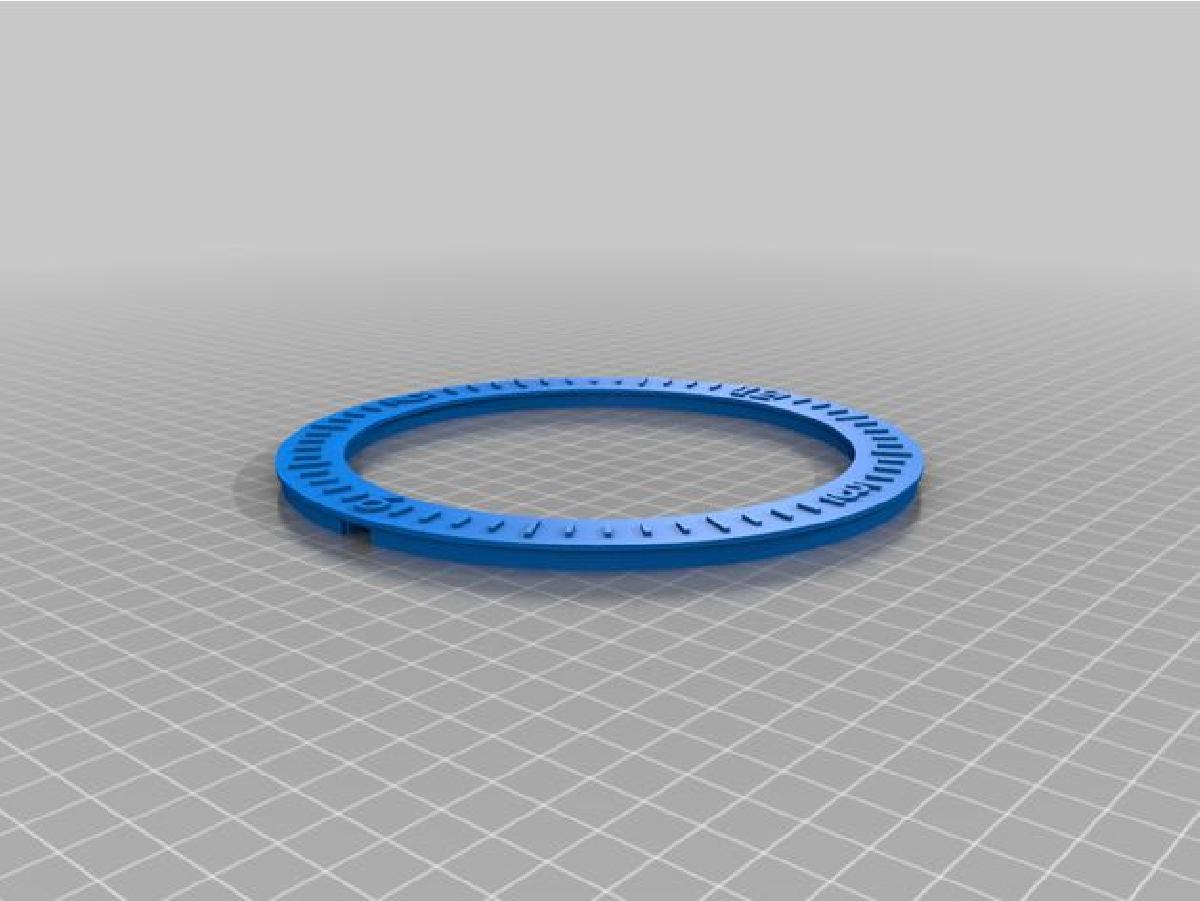

Relogio de LED foi projetado para Impressora 3D. LEDClock_v2Requisitos:1x - Wemos D1 mini4x - PCB WS2812 de 15 bits (curvo)1x - resistor de 220~330 ohmBlynk:A ser determinadoImprima tudo com altura de camada de 0,2NOTAimprimindo a placa frontal:Imprima da camada 1 a 19 usando PLA 3D Fila pretoImprima da camada 20 a 25 usando PLA 3D Fila brancoimprima da camada 26 a 29 usando PLA pretoDICA:Minha impressora tem um buzzer, adicionei o gcode: M300 S932 P300 na metade da camada 19 e 25dessa forma minha impressora me informa que a troca de filament esta proximaconfirme se sua impressora suporta buzzer e se M300 e o comando correto!montagem:1 - soldar as 4 placas de LED juntas (nao esqueca de nao soldar 1x din para out!!)2 - soldar os fios nas PCBs (note que o fio de sinal esta na parte superior do relogio (o fio e soldado no LED que sera colocado na marca de 12h na tampa, os fios descem ate a base ao lado das 12, 3, 6h (o outro lado tem 4 rampas para manter o chip reto apos coloca-lo no lugar)3 - encaminhe os fios pela base dos LEDs e pela base do ESP4 - soldar os fios nos pinos 5V, GND e D45 - coloque o anel de LED na placa frontal (opcional: use um pouco de cola para ajudar a mante-lo no lugar durante o passo 6)6 - empurre a base do LED sobre a placa frontal (posicionando o primeiro LED (onde o fio esta conectado) no local das 12h (carregue um esboco simples que acenda o primeiro LED para que voce possa confirmar visualmente se tiver dificuldades em monta-lo com a base do LED)7 - monte o ESP na placa de baixo usando alguns parafusos pequenos (ou simplesmente cole-o)8 - junte tudo e carregue o esbocoInstalacao:A:1 - Carregando o esboco Clock_PreCompiler2 - Abra o monitor serial3 - Siga os passos de instalacao no monitor serialB:1 - Carregue o esboco do relogio2 - Seu relogio funcionara como configuradoModificacao:Se escolhido para Blynk: use o aplicativo Blynk para personalizar totalmente todas as configuracoes variaveis do relogioSe escolhido para USB: use o aplicativo do Windows que vem com ele para personalizar totalmente todas as configuracoes variaveis do relogiose nao for escolhido nenhum (baseado em ms) use qualquer software serial e utilize o gerenciador serial para personalizar totalmente todas as configuracoes variaveis do relogioAlgumas variaveis:Inverter as direcoes dos ponteiros s, m, halterar as cores dos ponteiros s, m, hativar/desativar indexadoresAlterar a cor dos indexadoresmodo automatico / estaticoselecionar efeitoAlguns efeitos:1 - Basico2 - Cobra3 - Preencher4 - Colisor de Hadron5 - Facho6 - Traco7 - Rebote8 - Varredura9 - Corredor10 - Portal11 - Flash12 - Desvanecer13 - Interestelar14 - Fogo15 - Agua16 - Viagem no tempo17 - Acelerar18 - Desacelerar19 - Alta velocidade20 - Atrasado21 - PsicodelicoObserve que o codigo nao esta incluido (NESTE MOMENTO!!)Como o interesse e tao alto... decidi pre-liberar os arquivos STL para que voces possam comecar a imprimirem poucos dias terei meu codigo estavel e pronto! entao nao se esqueca de voltar e verificar!!Eu realmente apreciaria curtidas, criacoes e remixes!qualquer ideia de atualizacao para o relogio! nao hesite em me contatar!Efeito colisor de Hadron:https://www.youtube.com/shorts/-yqrcBGTKy0Efeito aleatorio a cada 10 segundos:https://www.youtube.com/watch?v=5fyWNFI1Mhg
