Relogio de Laminas Divididas

Gadgets

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Relogio de Laminas Divididas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

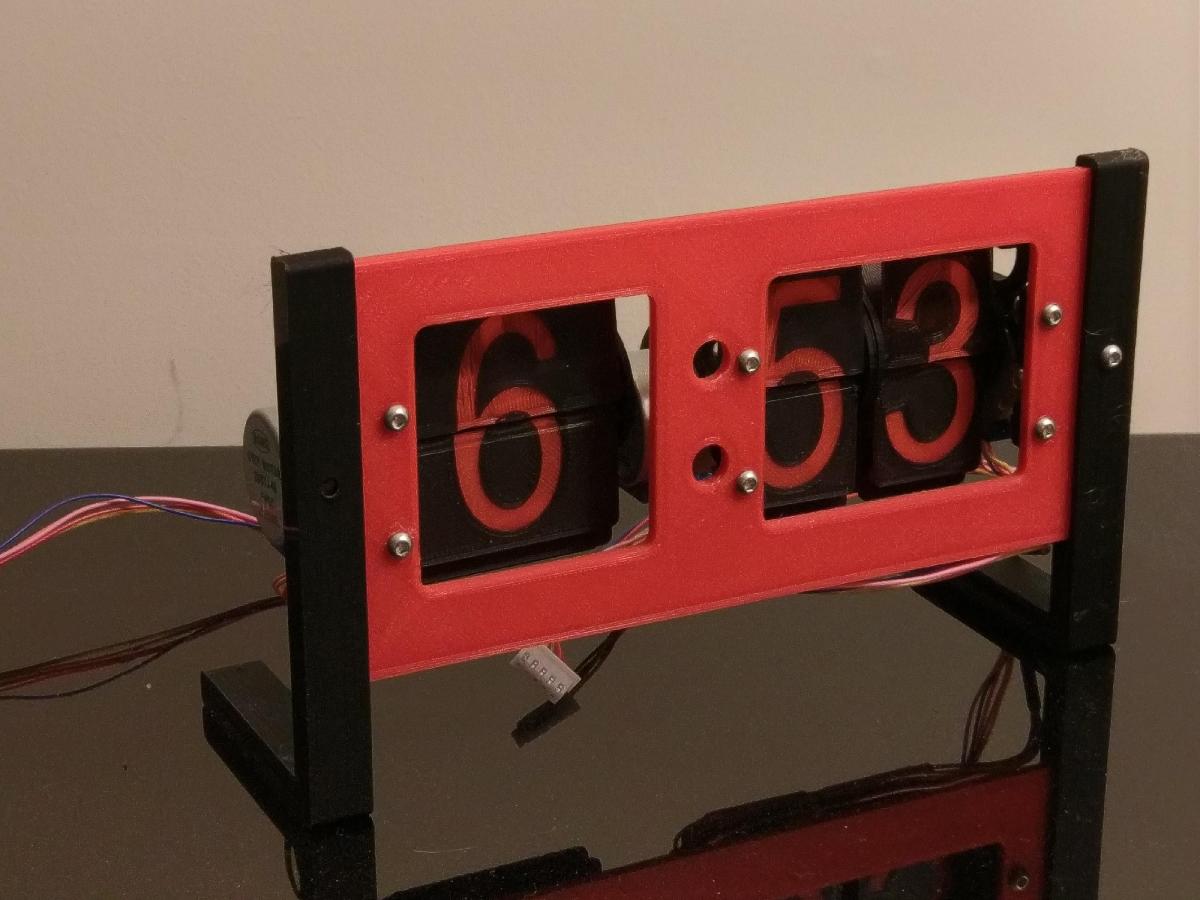

Relogio de Laminas Divididas foi projetado para Impressora 3D. Confira a versao atualizada aqui. Adicionados finais mecanicos para confiabilidade e inclui codigo de driver finalizado. Relogio de flaps divididos totalmente impressos. Voce precisara de alguns parafusos M3x10mm e porcas de travamento para manter tudo junto. 3 motores de passo 28BYJ acionam os displays, com drivers ULN2003, todos conectados a um Arduino com um modulo RTC.

Baixar

### Introdução ao Modelo 3D do Relógio de Laminas Divididas

O relógio de lâminas divididas é um projeto inovador que combina a arte da impressão 3D com a eletrônica moderna, criando um dispositivo que não apenas serve como um instrumento para medir o tempo, mas também como uma peça decorativa e funcional. Este modelo 3D, cujo arquivo pode ser encontrado em plataformas como o Thingiverse, é um exemplo perfeito de como o design digital e a fabricação aditiva podem se unir para formar produtos que são tanto estéticos quanto práticos.

### O Design do Relógio

O design do relógio de lâminas divididas é único, a começar pela sua estrutura. O uso de lâminas para indicar o tempo dá uma estética que se destaca de relógios tradicionais. O modelo é pensado para ser totalmente impresso em 3D, o que significa que todas as partes, desde a estrutura base até os elementos que movimentam os ponteiros, são projetadas para serem fabricadas por uma impressora 3D.

#### Estrutura e Componentes

O relógio inclui uma série de componentes essenciais que permitem sua funcionalidade. Conforme mencionado, você precisará de parafusos M3x10mm e porcas de travamento para unir as partes. A estrutura é montada de tal forma que garante a estabilidade do relógio e a precisão na movimentação dos ponteiros. Além disso, o relógio requer três motores de passo do tipo 28BYJ para a movimentação dos displays, que são controlados por drivers ULN2003.

Os motores de passo são uma escolha acertada para este projeto, pois oferecem um controle preciso da posição, o que é crucial para um dispositivo de medição de tempo. Cada motor é responsável por um dos displays, e sua conexão a um Arduino, juntamente com um módulo RTC (Real-Time Clock), permite a leitura e configuração precisa da hora e dos minutos.

### O Processo de Impressão 3D

Imprimir um modelo como o relógio de lâminas divididas pode ser um desafio, mas também é muito gratificante. Antes de iniciar a impressão, é essencial preparar corretamente o arquivo STL, que deve ser adaptado para os parâmetros de sua impressora 3D, como temperatura do bico, velocidade e adesão à superfície de impressão.

#### Preparação do Arquivo

O arquivo pode ser baixado do Thingiverse, onde também é possível conferir a versão atualizada. O autor do projeto ressalta que foram adicionados finais mecânicos para garantir a confiabilidade da montagem. Esses detalhes são importantes, pois contribuem para o funcionamento suave do relógio, eliminando folgas que poderiam comprometer a precisão.

#### Materiais Recomendados

Para a impressão, é sugerido o uso de filamentos de PLA ou ABS, sendo que cada um oferece características distintas. O PLA é mais fácil de trabalhar e menos propenso a deformações, enquanto o ABS fornece uma durabilidade maior. A escolha do material pode influenciar não apenas na resistência do objeto, mas também na estética final, já que o acabamento e a possibilidade de pintura são diferentes para cada tipo de filamento.

#### Configurações de Impressão

As configurações da impressora, como a resolução (medida em micrômetros), também podem afetar o resultado final. Uma impressão de alta resolução proporcionará detalhes mais nítidos nas lâminas e uma aparência mais refinada. O tempo de impressão será um fator a ser considerado, pois modelos complexos como o relógio podem demandar várias horas, dependendo da qualidade da impressão desejada.

### Montagem e Componentes Eletrônicos

Uma vez que todas as peças do relógio sejam impressas, o próximo passo é a montagem. A disposição dos componentes mecânicos e eletrônicos deve ser feita com cuidado. Os motores de passo são conectados de forma a permitir que cada um acione um dos displays de horas. O Arduino e o módulo RTC são fundamentais aqui, pois garantem que o relógio funcione corretamente ao longo do tempo.

#### Montagem do Relógio

A montagem envolve conectar os motores ao Arduino utilizando os drivers ULN2003. Cada motor deve ser configurado corretamente para que os ponteiros se movam em uníssono, refletindo com precisão o tempo atual. As conexões elétricas precisam ser firmes e seguras, garantindo que não haverá interrupções no sinal durante a operação.

Além da parte eletrônica, a montagem mecânica deve ser realizada com atenção. Os parafusos M3x10mm e as porcas de travamento são essenciais para manter tudo no lugar e evitar que qualquer parte se desprenda durante o funcionamento. É recomendável que testes sejam realizados antes de finalizar a montagem para garantir que todos os componentes funcionem corretamente.

### Programação do Arduino

Para que o relógio funcione adequadamente, o código do Arduino deve ser programado. O código deve configurar o módulo RTC, permitindo que o relógio obtenha e mantenha a hora em tempo real. Além disso, o código deve incluir instruções para acionar os motores de passo de acordo com a hora e os minutos registrados pelo módulo.

#### Exemplos de Código

Existem bibliotecas específicas que podem ser utilizadas para facilitar a programação, como a `RTClib` e a `Stepper`. Utilizando essas bibliotecas, é possível criar um código que controla a movimentação dos motores em resposta ao horário. O desafio está em garantir que os motores se movimentem suavemente, sem saltos ou atrasos, que poderiam comprometer a atualização do horário.

### Considerações Finais

O projeto do relógio de lâminas divididas é um exemplo fascinante de como a impressão 3D pode ser utilizada em projetos mecânicos e eletrônicos. A combinação de design, técnica de impressão e programação leva à criação de um objeto único que não serve apenas como um relógio, mas também como uma peça de arte.

Ao criar um relógio desse tipo, o designer e o maker têm a oportunidade de explorar a interseção entre arte e tecnologia, desenvolvendo habilidades valiosas que podem ser aplicadas em diversos outros projetos. Além disso, a comunidade em torno do design 3D e da impressão sempre oferece suporte e inovações constantes, que podem inspirar melhorias ou adaptações neste e em outros projetos.

Assim, o relógio de lâminas divididas se torna mais do que um simples objeto funcional; é uma expressão de criatividade e um ótimo exemplo de como a tecnologia moderna pode ser utilizada para concretizar visões artísticas em formas tangíveis. Ao se aventurar na impressão de um modelo como este, você não só cria um objeto, mas também embarca em um processo educativo e criativo enriquecedor.
