Relogio de corda automatico

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Relogio de corda automatico

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

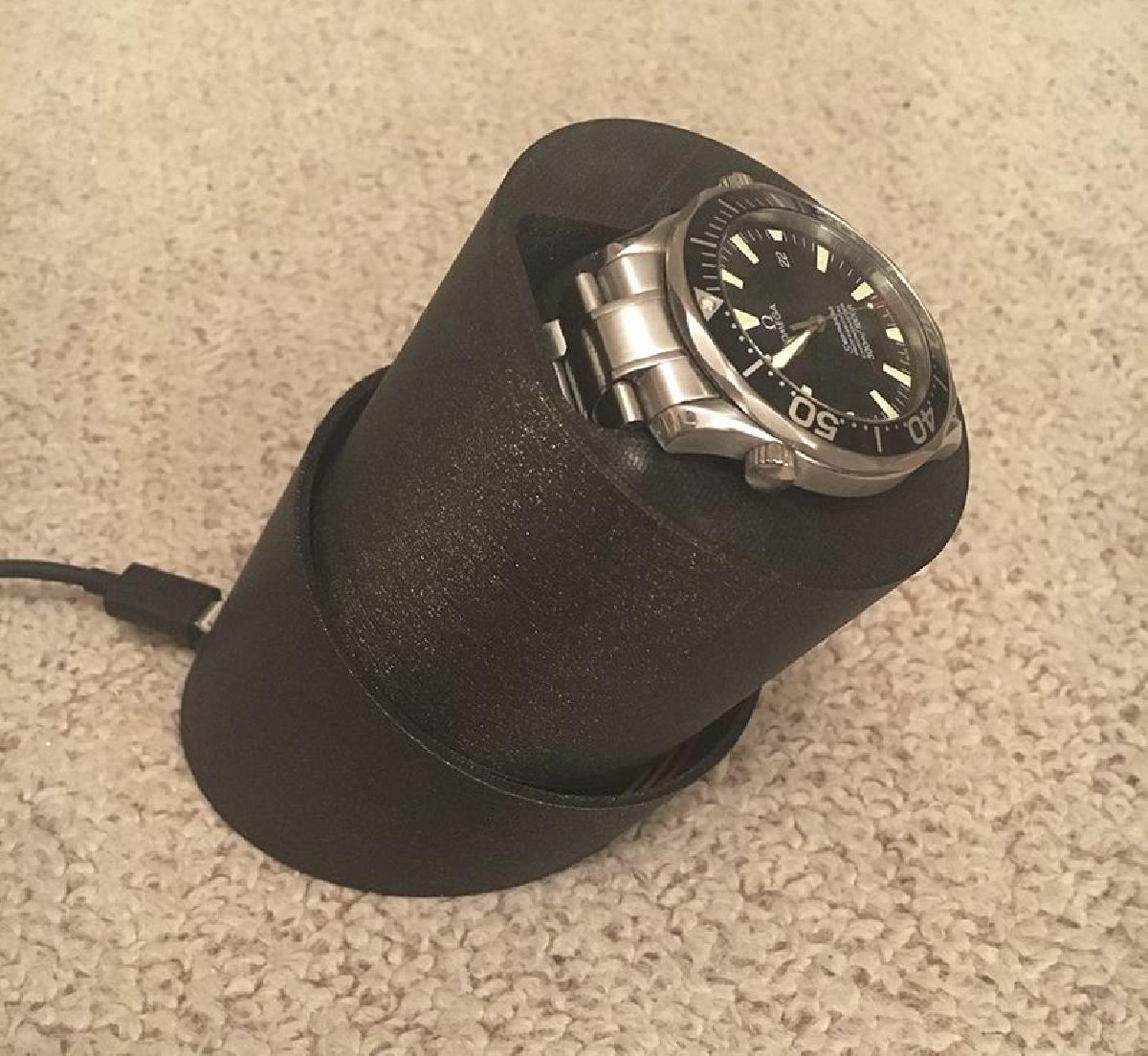

Relogio de corda automatico foi projetado para Impressora 3D. Eu amo o design original. Este e um pequeno remix dele. Ele usa o design slim e eu tambem fiz um recorte personalizado para o conector USB Micro na base. Eu fui por um caminho diferente para montar o motor. Eu projetei slots para porcas quadradas M3 e usei parafusos M3 em vez de cola. Estou enviando o arquivo hex para o ATTiny85 caso alguem queira programar o chip com ele. Aqui estao as pecas que encontrei na internet: Motor + Driver: ATTiny85: USB Micro na Placa: Placa de Prototipo: Eu colei a placa USB Micro no slot da base. Tudo o mais esta descrito no post de Simo_Dax no Instructables: ATTiny85 pode ser programado no Windows/Linux/Mac com avrdude. Existem muitos tutoriais na web. Arduino Uno pode ser usado como programador. Exemplo da minha linha de comando: Eu enviei fotos dos esquemas e da programacao com Arduino Uno que encontrei no Instructables, apenas por conveniencia. Note o capacitor entre o terra e o reset no Arduino como programador. Programar o chip nao funcionou sem ele. Obrigado simo_dax pelo trabalho muito bom. EDIT: Mudou Watch_Winder_Plug ATUALIZACAO: Eu enviei mais algumas fotos mostrando o circuito montado na placa de ensaio. Deve ajudar aquelas pessoas que nao estao muito familiarizadas com desenhos eletronicos. As tres primeiras fotos (Arduino UNO com chapeu de placa de ensaio) mostram minha configuracao de programacao do chip. O capacitor eletrolitico de 10 micro F e essencial. Verifique a polaridade do capacitor. A ultima foto mostra a fiacao completa do enrolador de relogio (sem o conector micro USB). Ao montar o circuito em alguma placa de circuito impresso, e necessario colocar os dois capacitores (0,1 micro F ceramico e 10 micro F eletrolitico) o mais proximo possivel do chip. Eu tambem desoldei todos os pinos da placa do driver e soldei fios diretamente nos buracos onde os pinos foram previamente soldados.
