Sobre o objeto 3D Reforcos estruturais CR 10s Pro

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

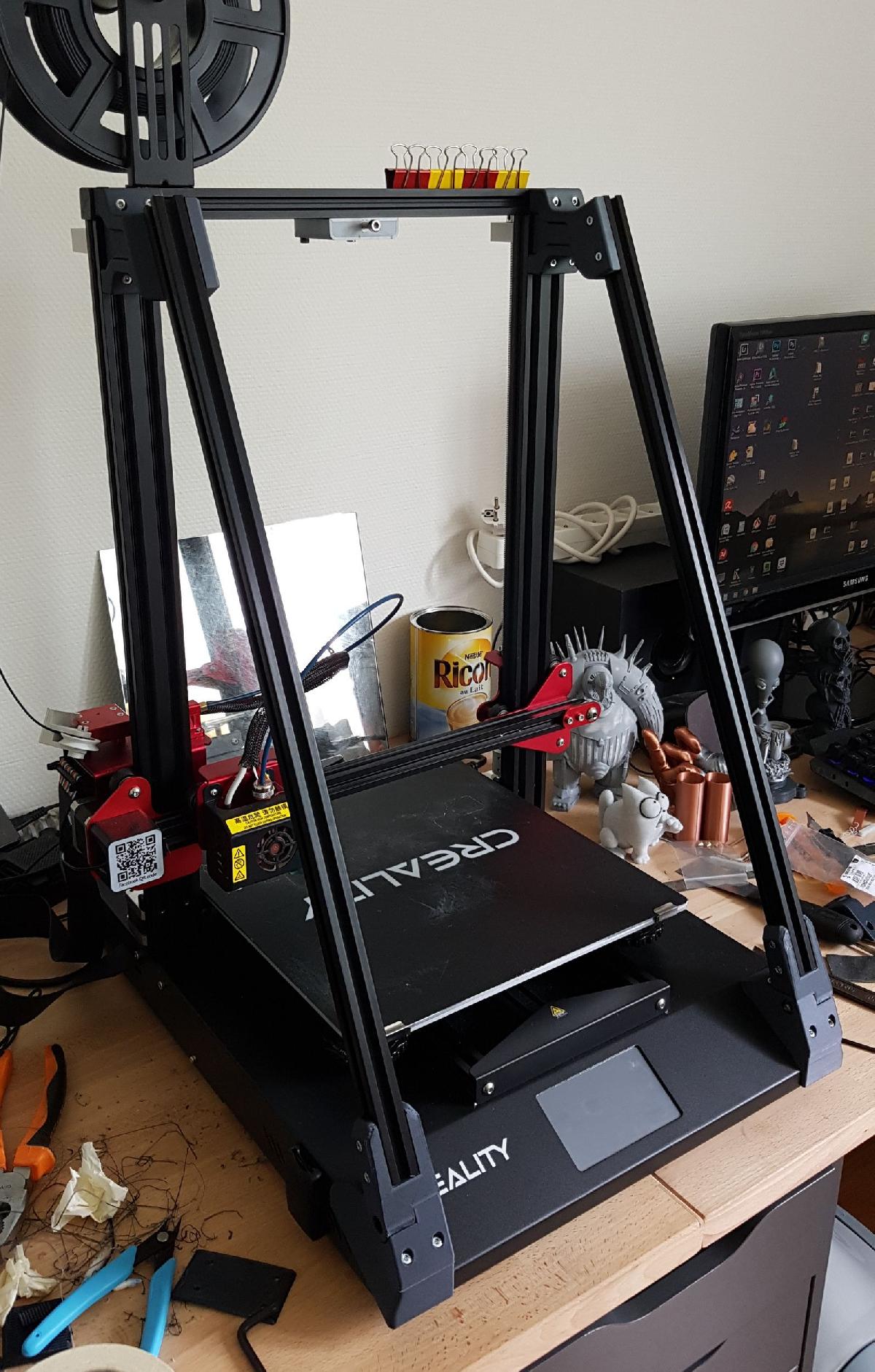

Reforcos estruturais CR 10s Pro foi projetado para Impressora 3D. Reforco e estabilizacao do portico da CR-10s ProVendo o portico oscilar sensivelmente durante a impressao com sacudidas rapidas, decidi reforcar a estrutura. Apos algumas reflexoes, escolhi adotar esta solucao que, no entanto, tem uma limitacao; de fato, me pareceu mais simples fixar definitivamente (por colagem de uma peca com resina epoxi de 2 componentes) uma placa na frente da base da maquina (nao me via furando, o que necessitaria a desmontagem da carcaca inferior e da placa). Esta placa permanecera, evidentemente, no lugar se escolhermos desmontar os reforcos, mas pode servir para outra coisa, como fixar suportes de ferramentas, cameras etc...Outro modelo de reforcos existe no Thingiverse, mas este necessitava a desmontagem dos reforcos para acessar a parte inferior da maquina, o que nao me convem.Os perfis 20x20x600 foram encontrados na Amazon:https://www.amazon.fr/gp/product/B07BHMY8PL/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1Comece imprimindo a placa de base, esta tem 4 alojamentos para porcas previstas embaixo onde e necessario colar 2 porcas M4 por alojamento. Monte as 2 porcas em um parafuso, uma contra a outra, aplique cola epoxi de 2 componentes ao redor das porcas e insira o conjunto em um alojamento, repita para os 3 outros, durante a secagem verifique a boa verticalidade dos parafusos.Aplicar epoxi de 2 componentes na parte inferior da placa e fixa-la na base (as bordas da placa permitem uma colocacao precisa e facil.Apos algumas horas de secagem (mantenha a peca no lugar com adesivo durante a secagem), fixe a placa articulada na placa de base com 4 parafusos chc M4x16. Coloque a fixacao superior com 4 parafusos chc M4x20 e 4 porcas de martelo, apertando muito suavemente e adicione os dois parafusos chc M4x10 (ou 12) + porcas de martelo, destinados a fixar o perfil de aluminio.Uma vez que a extremidade do perfil estiver fixada (4 parafusos chc M4x10 + porcas de martelo), conecte-a a fixacao superior e a placa articulada pelo lado. Na parte inferior, insira um parafuso chc M6x35 e porca M6 e aperte suavemente. Realize todos os apertos progressivamente para que o conjunto se coloque sem causar tensoes.Todas as minhas pecas foram impressas com PLA 3D Fila+ Sunlu Carbon a 225°C / 55°C, 50% de preenchimento (solidez!) e 55mm/s. 4 perimetros e 9 camadas em cima/embaixo.A rigidez do conjunto me permite deixar as minhas bobinas acima da maquina.Podemos facilmente adicionar iluminacao ou suportes de ferramentas nos perfis.Material:2 perfis de aluminio 20x20 por 600mm (de preferencia anodizado preto)8 parafusos chc M4x2012 parafusos chc M4x10 (ou 12)8 parafusos chc M4x162 parafusos chc M6x3520 porcas de martelo M42 porcas M6Cola epoxi de 2 componentes (5 minutos de tempo de cura, mas aguarde algumas horas antes da montagem)
