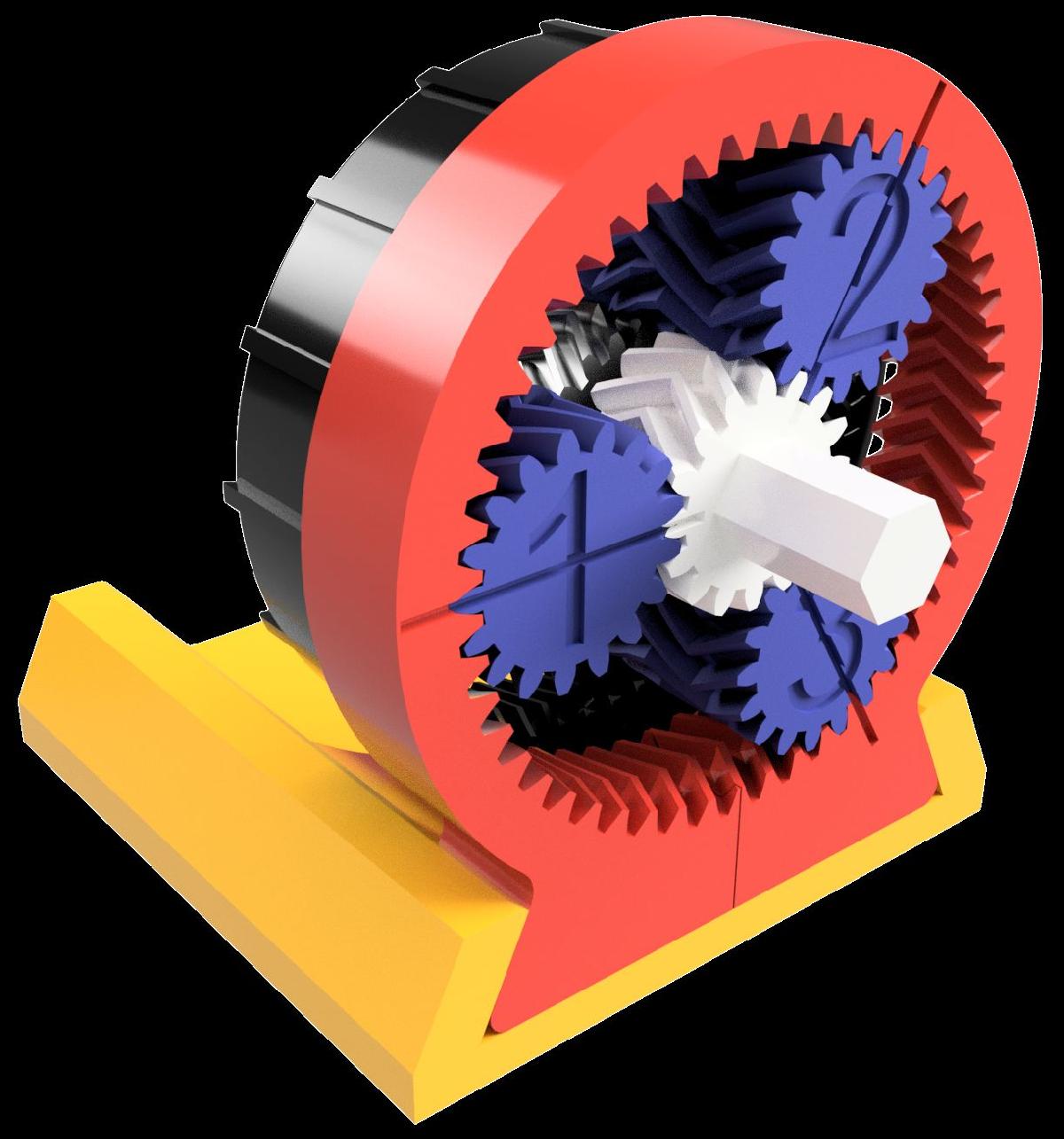

Sobre o objeto 3D Redutor Planetario Compostos 1379:1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Redutor Planetario Compostos 1379:1 foi projetado para Impressora 3D. Destaque nestes videos do YouTube:Quatro em serie (3,6T para um) - https://youtu.be/nvRgVUEBfp0Teste de torque e teste de retroalimentacao - https://youtu.be/tgJUiEC9_-ATres em serie (2,6 bilhoes para 1) e calculo da relacao de engrenagem - https://youtu.be/sNG63sWiV9kDois em serie (1,9M para 1) e explicacao - https://youtu.be/VnWY0r1r9lQCapacidades de TorquePor favor, saiba que eu projetei essa caixa de engrenagens para um modelo de demonstracao, para que fosse facil para todos entenderem como funciona um diferencial planetario, por essa razao eu omiti o 3º modulo que aumenta as capacidades de torque.Por causa disso, essa caixa de engrenagens nao consegue suportar muita carga e comecara a saltar dentes em torno de 3,5FT-LBS. Ha mais informacoes sobre isso nos videos do youtube.Como Isso Funciona1.379 rotacoes do pinhao de entrada resultarao em uma rotacao completa do engrenagem #2.Esses foram projetados para serem montados em serie no canal, ou aciona-los com o suporte de motor de passo incluido. Voce precisara escalar o canal mais longo se desejar usar duas caixas de engrenagens e o suporte de motor de passo no mesmo canal, mas tenha em mente que e muito monotono assistir a segunda caixa de engrenagens girar, pois e muito lenta.Esta caixa de engrenagens nao pode ser retroalimentada, cada peca de plastico nela quebrara antes que voce consiga girar a entrada.Informacoes de Engrenagens:A relacao de engrenagem de duas dessas em serie e 1.901.641:1 Tres em serie 2,6 bilhoes:1Engrenagens UsadasAngulo de helice 30 grausAngulo de pressao 20 grausConjunto de Engrenagens Planetarias #1 (Fim de Entrada) Modulo de Dente = 1Pinhao = 16TPlanetas = 17TAnel = 50TConjunto de Engrenagens Planetarias #2 (Fim de Saida) Modulo de Dente = 0,846Pinhao = 19TPlanetas = 20TAnel = 59TOutras Informacoes Importantes:Arquivos CAD??Inclui o Projeto Fusion 360 com isso, mas a versao mais recente deste projeto pode ser baixada em varios formatos a partir deste link:http://a360.co/2izCe0iSinta-se a vontade para criar suas proprias modificacoes e pecas para este projeto, e se voce o fizer, certifique-se de criar um remix e fazer o upload, eu vou linkar para eles e possivelmente criar uma colecao para todos eles!Mostre Seu Trabalho!Faca um "make" e mostre a todos o que voce fez! (make? :0) Todos vao te agradecer por isso!Para Mais Projetos e Melhorias Legais, Nao se esqueca de Me Seguir no Thingiverse e Se Inscrever no Meu Canal do Youtube Gear Down For What?

Baixar

### Modelo 3D: Redutor Planetário Compostos 1379:1

#### Descrição Geral

O modelo 3D intitulado **Redutor Planetário Compostos 1379:1** é uma peça projetada para demonstrar o funcionamento de um diferencial planetário. É uma caixa de câmbio cujo design permite que usuários compreendam facilmente o princípio de operação por trás das engrenagens planetárias. No entanto, cabe destacar que este modelo não é destinado a aplicações que exigem alta resistência a torque, pois a capacidade foi deliberadamente limitada para fins educacionais.

#### Capacidades de Torque

O autor menciona que, devido ao design simplificado, a caixa de câmbio começará a saltar dentes ao redor de **3,5 FT-LBS** de torque. Essa limitação é importante para aqueles que desejam usar o modelo como um protótipo ou ferramenta de aprendizado, não sendo apropriado para uso em aplicações que exigem força considerável.

#### Funcionamento

A mecânica de funcionamento é bastante interessante: **1.379 rotações da engrenagem solar de entrada** resultam em **uma rotação completa da engrenagem anelar #2**. O modelo foi projetado para funcionar em série em um canal ou com um suporte de motor de passo incluído. É importante notar que, se você decidir usar mais de uma unidade em série, o canal precisará ser escalado para acomodar as duas caixas de câmbio.

### Relações de Engrenagem

O modelo também oferece opções de ampliação consideráveis no que diz respeito à relação de engrenagem:

- **Duas caixas em série:** Relação de 1.901.641:1
- **Três caixas em série:** Relação de 2,6 bilhões:1

#### Engrenagens Utilizadas

As engrenagens foram projetadas com ângulos específicos que maximizam a eficiência e a funcionalidade do sistema:

- **Conjunto de Engrenagens Planetárias #1 (Entrada):**
- Módulo de Dente = 1
- Pinhão = 16 dentes
- Planetas = 17 dentes
- Anel = 50 dentes

- **Conjunto de Engrenagens Planetárias #2 (Saída):**
- Módulo de Dente = 0,846
- Pinhão = 19 dentes
- Planetas = 20 dentes
- Anel = 59 dentes

#### Arquivos disponíveis

Os interessados podem acessar o projeto original no **Fusion 360**. O autor encoraja a personalização, permitindo que os usuários criem suas próprias modificações e compartilhem remixes do projeto, contribuindo para a comunidade de impressão 3D. O link para download do projeto em diversos formatos está disponível [aqui](http://a360.co/2izCe0i).

#### Compartilhe sua Criatividade

Os criadores são incentivados a mostrar suas versões personalizadas do modelo, promovendo um ambiente colaborativo em que todos aprendem e se beneficiam das inovações uns dos outros.

#### Vídeos Instrutivos

O autor disponibiliza várias demonstrações no YouTube para orientar os usuários sobre como a caixa de câmbio se comporta em diferentes cenários:

- [Quatro em série (3,6T para um)](https://youtu.be/nvRgVUEBfp0)
- [Teste de torque e teste de retroalimentação](https://youtu.be/tgJUiEC9_-A)
- [Três em série (2,6 bilhões para 1) e cálculo da relação de engrenagem](https://youtu.be/sNG63sWiV9k)
- [Dois em série (1,9M para 1) e explicação](https://youtu.be/VnWY0r1r9lQ)

### Conclusão

O **Redutor Planetário Compostos 1379:1** não é apenas um modelo de impressora 3D; é uma ferramenta educacional que permite aos usuários entenderem profundamente a dinâmica das engrenagens planetárias. Com suas capacidades de personalização e exemplos práticos, este modelo é uma excelente adição ao arsenal de qualquer entusiasta de engenharia ou impressão 3D.
