Redutor de Velocidade Cicloidal em OpenSCAD
Outro
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Redutor de Velocidade Cicloidal em OpenSCAD
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

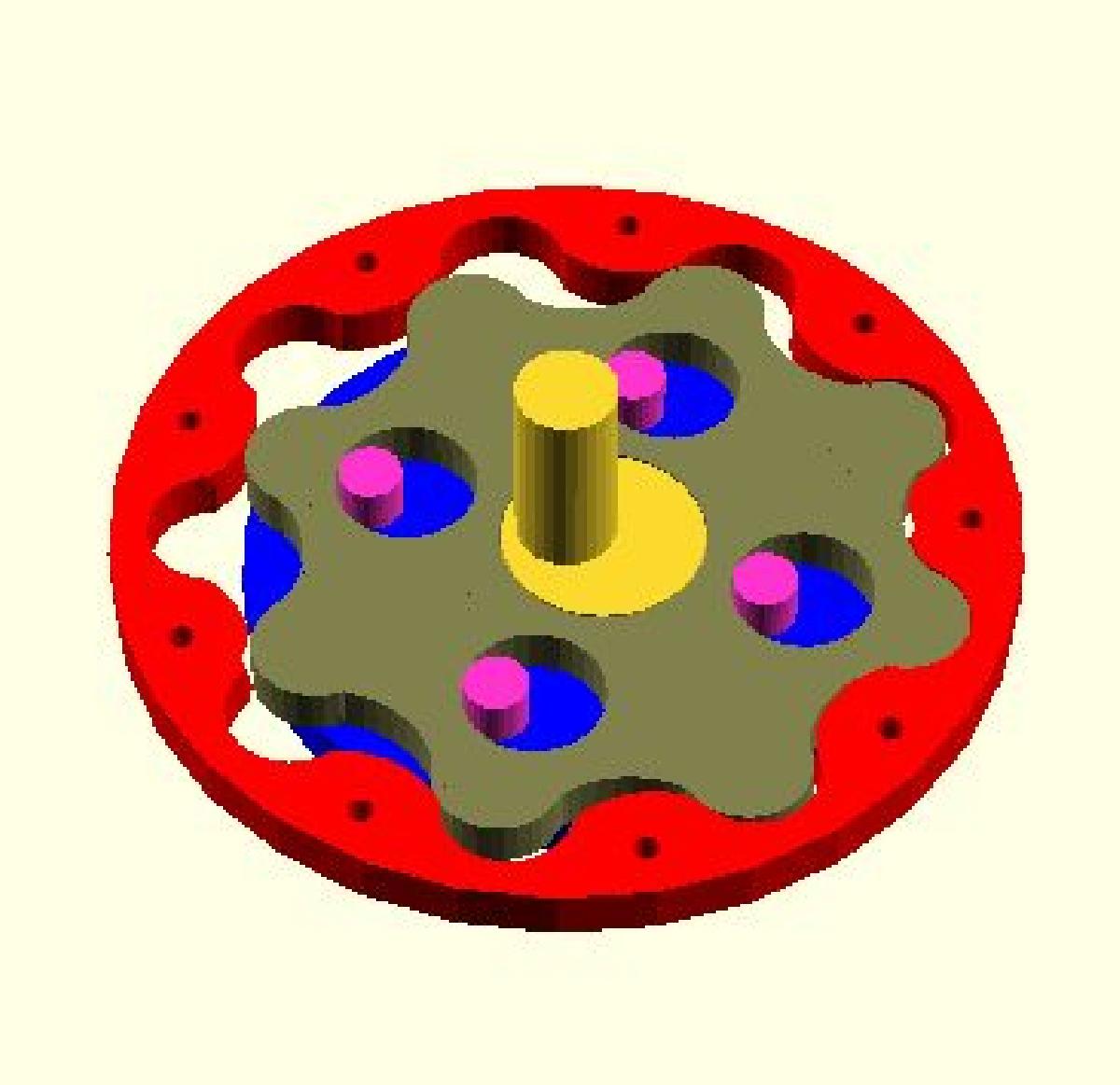

Redutor de Velocidade Cicloidal em OpenSCAD foi projetado para Impressora 3D. Por solicitacao de Syvwlch (http://www.thingiverse.com/syvwlch) e WilliamAAdams (http://www.thingiverse.com/WilliamAAdams), aqui esta um redutor de velocidade cicloidal de dominio publico e independente em OpenSCAD. Assim como o Motor Wankel e o Ventilador Roots que postei recentemente, isso e mais um exemplo de um mecanismo interessante do que um dispositivo pratico. Se voce quer um redutor de velocidade imprimivel pratico, pode considerar uma das outras alternativas como os redutores de verme neste Tanque http://www.thingiverse.com/thing:8080 ou engrenagens planetarias diferenciais http://www.thingiverse.com/thing:7390 ou engrenagens de superficie em cascata http://www.thingiverse.com/thing:7379 ou este redutor de engrenagens planetarias http://www.thingiverse.com/thing:8460 Ja existem varios mecanismos do tipo cicloidal no Thingiverse, como http://www.thingiverse.com/thing:3617 e http://www.thingiverse.com/thing:3736 Ha tambem varios sites externos interessantes como: http://www.zincland.com/hypocycloid/ http://fabricationsofthemind.com/2010/07/09/extruder-design-1-printable-1001-hypocycloidal-gearbox/ https://github.com/triffid/Differential_Hypocycloid http://reprap.org/wiki/Differential_Hypocycloid http://en.wikipedia.org/wiki/Gerotor http://en.wikipedia.org/wiki/Gear_pump e muitos videos interessantes no youtube, como http://www.youtube.com/watch?v=bRn1K2XeWVE http://www.youtube.com/watch?v=3WvPF6uGCq4 http://www.youtube.com/watch?v=CG2sPuqEXBg http://www.youtube.com/watch?v=AMtyFwMDL7w http://www.youtube.com/watch?v=h236SP86nnQ Este script presente e baseado em um design de M.F. Hill descrito em sua patente de 1928 "Rotor Interno", numero 1.682.563: http://www.google.com/patents/about?id=mdF5AAAAEBAJ&dq=1682563 Observe que este design e baseado em uma cicloide deslocada, semelhante a Figura I na patente de Hill. A maioria dos designs contemporaneos parece ser baseada em uma epicicloide deslocada, mais parecida com a Figura V na patente. O aluno motivado pode modificar o codigo para que ele gere perfis baseados em epicicloides. Dica: comece criando um modulo ``epitrochoidBandFast(n, r, thickness, r_off)". O aluno motivado tambem provavelmente poderia organizar meu codigo confuso e/ou descobrir como fazer arrays em OpenSCAD. Note tambem que esses rotores podem ser usados para bombas - veja os gifs nos comentarios para um exemplo.
