Sobre o objeto 3D Redondeando o quadrado Redondeando pod aeromodelismo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

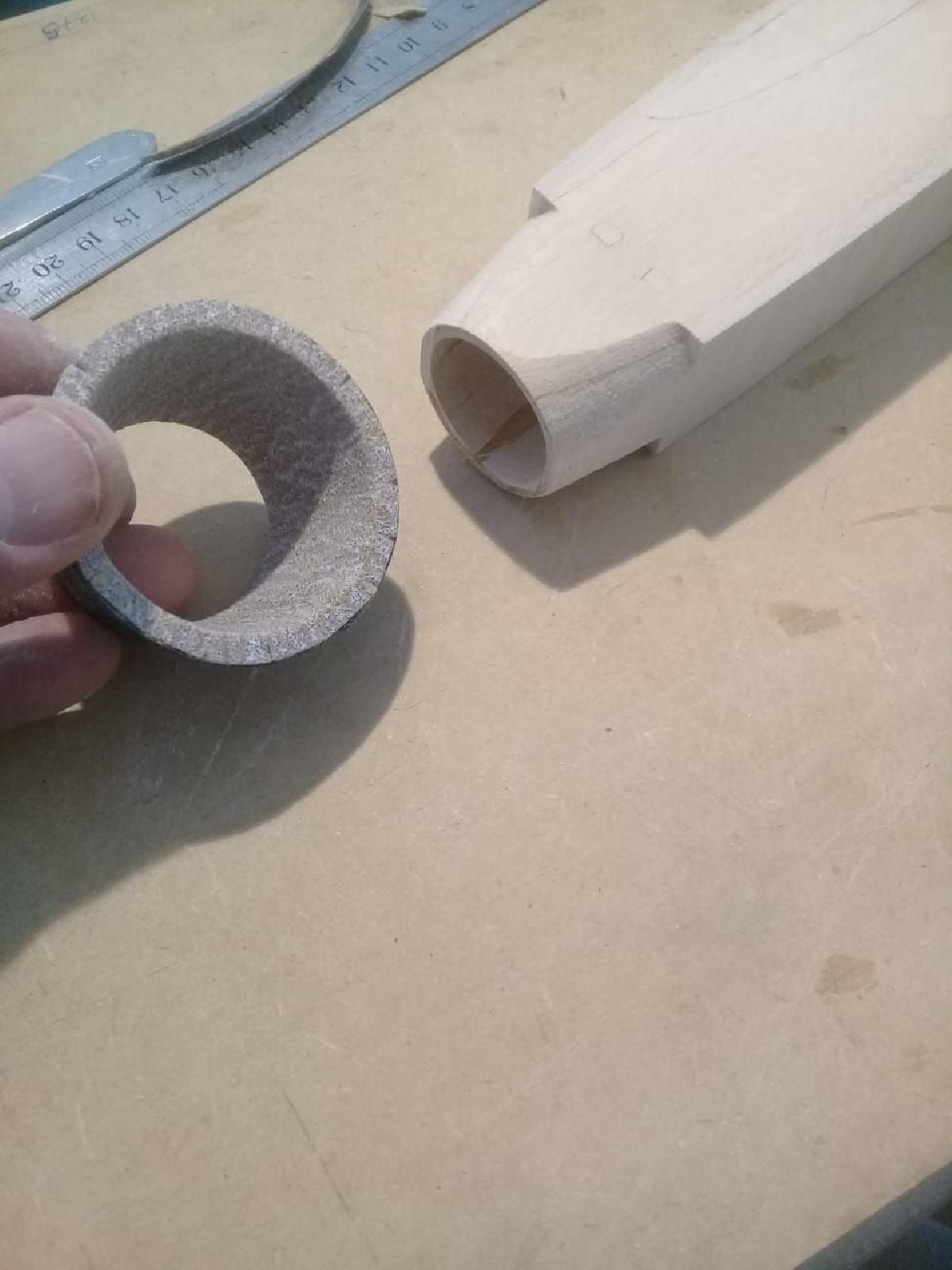

Redondeando o quadrado Redondeando pod aeromodelismo foi projetado para Impressora 3D. Prosseguindo com a montagem do planador F5L Endorfino, design do colega Marcelo Capri, eu tinha que resolver o lixamento do pod, que, de uma forma quase retangular, tem que convergir na ponta para uma forma circular. Embora seja resolvivel usando bloco de lixa e moldes de seguimento, o que precisa ser lixado e muito, entao uma noite de travesseiro com o "problema" na cabeca me fez pensar nessa ferramenta. Fornece-se arquivo parametrizavel FreeCAD, fornecem-se STL de demonstracao (uteis para o Endorfino STL). Foi impresso usando bico de 0.85, 0.5 de altura de camada, corta-se a lixa usando o molde de corte e cola-se usando cimento de contato. Mostram-se as fotos da parte da ponta, mas os blocos de lixa internos sao 4 no total: um para a ponta, um que vai do F1 ate a metade da cabine, outro da metade da cabine ate a costela da asa e um ultimo para lixar e conformar a transicao do pod para o boom. Com esses 4 blocos de lixa conicos internos, consegue-se o desbaste e, em seguida, com bloco de lixa unem-se todos os trechos. Realmente funciona muito bem, os arredondamentos ficam muito simetricos, de forma rapida e eficiente. O bloco conico complementar que e usado para o interior do motor esta em https://www.thingiverse.com/thing:6738701

Baixar

O arquivo "Redondeando o quadrado - Redondeando pod aeromodelismo" é um projeto interessante voltado para a montagem de um planador F5L Endorfino, cujo design é de autoria do Marcelo Capri. O desafio que o autor buscou resolver com esse modelo 3D foi o lixamento do pod, que apresenta uma forma quase retangular, mas que precisa ser moldada para uma forma circular na extremidade, conhecida como trompa.

### Descrição do Modelo

O modelo 3D foi desenvolvido para ser impresso em uma impressora 3D e permite uma solução prática e eficiente para o lixamento. A ideia é usar blocos de lixa cônicos que se encaixam em diferentes partes do pod, facilitando o trabalho de desbaste e acabamento das superfícies de forma simétrica. Esses blocos são:

1. Um bloco para a trompa do pod.
2. Um bloco que vai da F1 até a metade da cabine.
3. Um bloco que vai da metade da cabine até a costela da asa.
4. Um bloco para lixar e conformar a transição do pod para o boom.

### Impressão e Montagem

O processo de impressão foi realizado com um bico de 0,85 mm e camadas de 0,5 mm de altura. Após a impressão, a lixa é cortada de acordo com o modelo fornecido e fixada aos blocos com adesivo de contato. Essa abordagem não apenas simplifica o lixamento, mas também garante que os arredondamentos fiquem bem simétricos e que o trabalho seja realizado de forma rápida.

### Recursos Adicionais

O autor também menciona um bloco cônico complementar utilizado para o interior do motor, que está disponível no Thingiverse, oferecendo mais recursos para quem desejar aprofundar o projeto.

### Considerações Finais

Esse modelo é um excelente exemplo de como a impressão 3D pode ser utilizada para resolver problemas específicos no aeromodelismo, tornando o processo de acabamento mais acessível e eficiente. Além disso, a disponibilização do arquivo parametrizável em FreeCAD permite que outros usuários personalizem o modelo para atender às suas necessidades específicas. O projeto não apenas demonstra criatividade, mas também um entendimento profundo das demandas do processo de construção de aeromodelos.
