Rastreador GPS Avata e "remoteId"

Vario

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Rastreador GPS Avata e "remoteId"

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

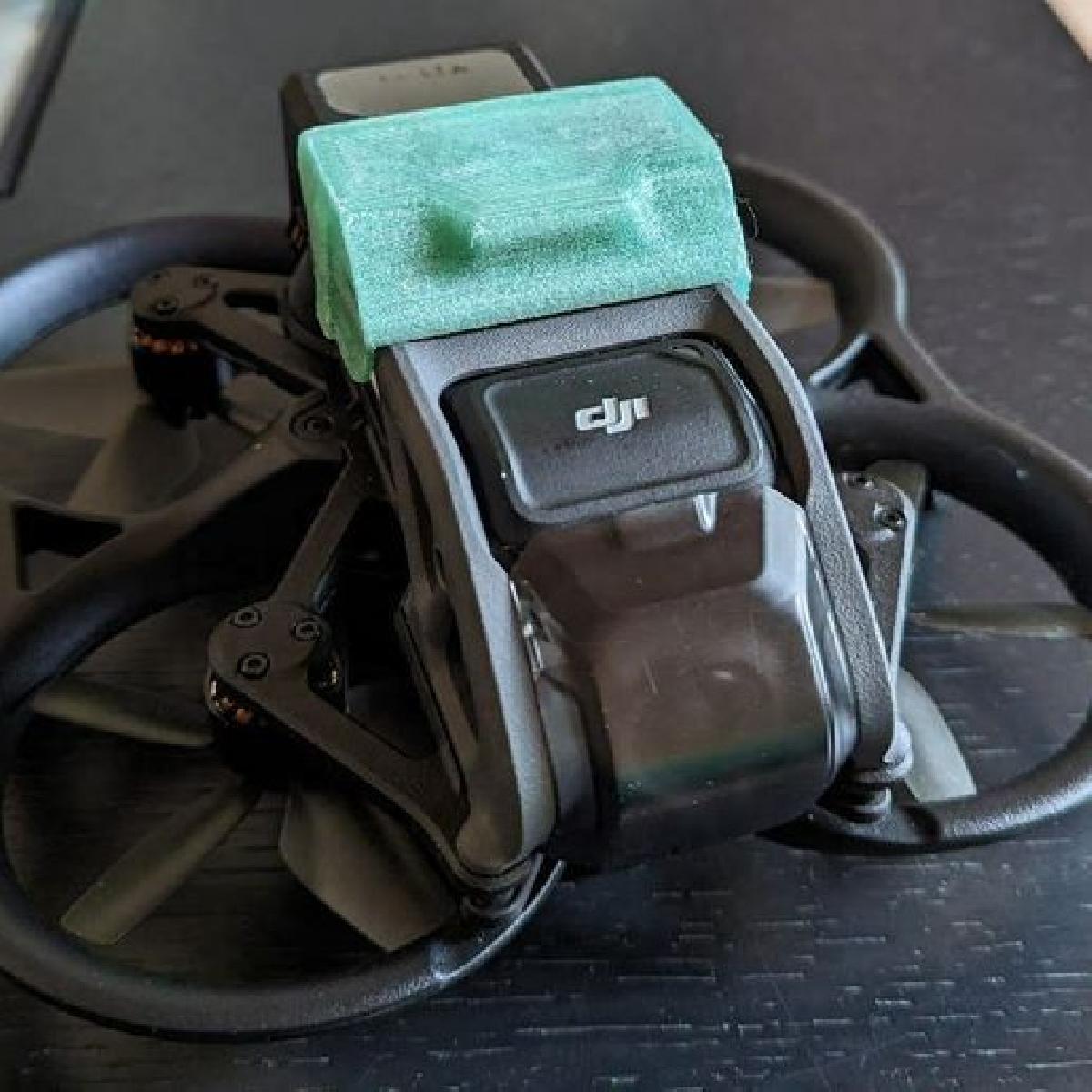

Rastreador GPS Avata e "remoteId" foi projetado para Impressora 3D. Algumas pessoas perderam seu DJI Avata devido a ejecao da bateria apos uma queda. Sem mais energia, sem mais localizacao do drone... incapaz de encontra-lo. Alguns adicionam buzinas para apitar automaticamente apos a queda. Eu escolhi uma abordagem diferente, consistindo em adicionar um rastreador GPS ao Avata. Este rastreador e baseado em um pequeno e bastante barato receptor GPS Ublox M8N. Esta conectado a um microcontrolador ESP32 e envia a localizacao como um farol Wifi. Interessantemente, este farol wifi recebeu a homologacao da Direcao Francesa de Seguranca da Aviacao (DSAC) e e o equivalente ao "RemoteID" dos EUA. Esse tipo de farol nao e obrigatorio para o Avata na Europa... Mas, claro, e permitido adicionar um a qualquer drone! Uma bateria lipo recuperada de um e-cigarro descartavel alimenta o sistema. A fiacao e muito, muito simples: o pino 16 no ESP32 vai para o fio amarelo Tx do GPS o pino 17 no ESP32 vai para o fio verde Rx do GPS em seguida, o fio preto vai para o terra o fio vermelho vai para 3.3V E e isso. Voce pode adicionar um pequeno interruptor para ligar/desligar o sistema. O plugue USB permite carregar o pacote lipo. Tudo se encaixa sem nenhum parafuso. O codigo-fonte e fornecido (veja o arquivo .rar anexado) e foi diretamente derivado desses links (em frances) https://www.helicomicro.com/2020/05/26/une-solution-open-source-pour-le-signalement-electronique-a-distance-a-moins-de-40-e/ O repositorio original do GitHub esta aqui: https://github.com/khancyr/TTGO_T_BEAM Do lado do receptor, tambem e facil decodificar o farol com outro ESP32. O codigo-fonte esta aqui: https://github.com/dev-fred/Decode_balise_ESP32 Como conclusao, e uma boa maneira de encontrar seu drone em caso de queda... e uma forma de identificar qualquer drone para estar em conformidade com a regulamentacao francesa (para drones acima de 800g) A capa e impressa usando filamento de PET feito com garrafa plastica: https://hackaday.io/project/185196-pullstruder-from-plastic-bottle-to-pet-filament
