Rastreador de Banana v1
Robótica
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Rastreador de Banana v1
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

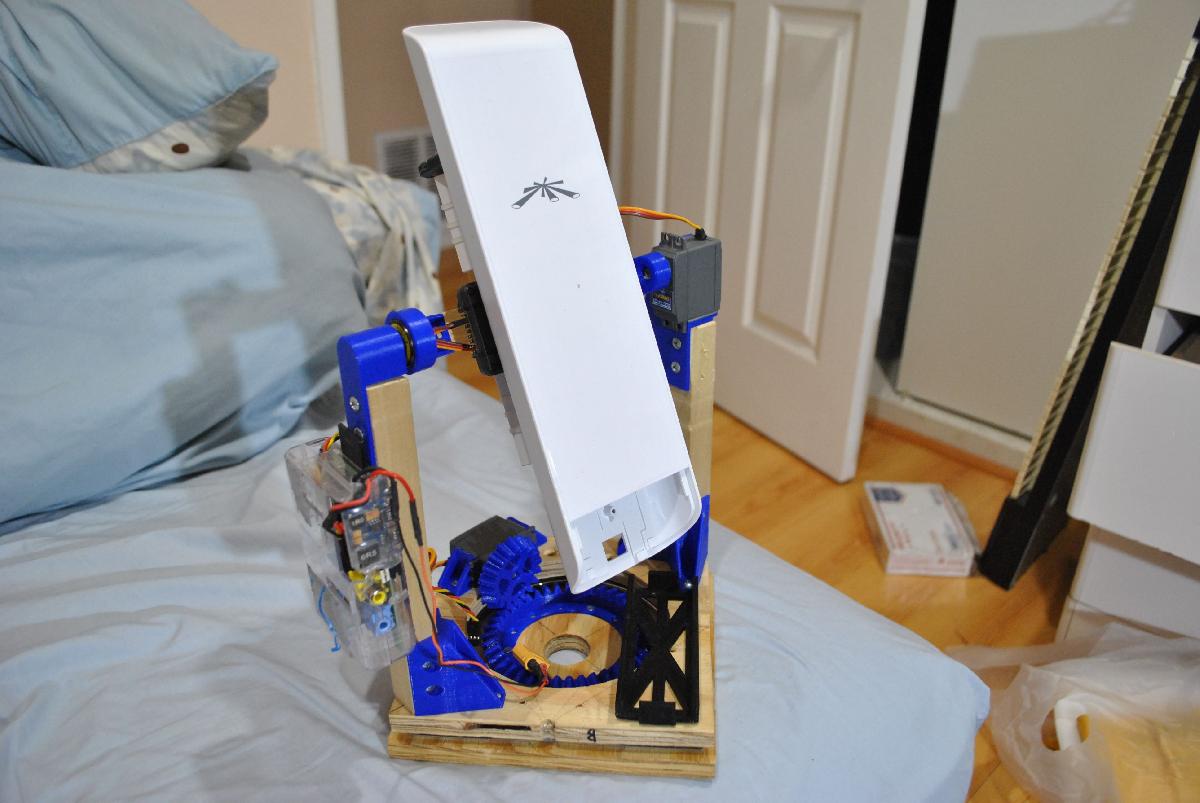

Rastreador de Banana v1 foi projetado para Impressora 3D. Estrutura para um rastreador de antena construida em torno de um bastao quadrado de 0,75 e um rolamento lazy-susan da Home Depot. A extremidade de rotacao livre usa um rolamento de skate com ajuste por pressao. Os servos sao montados usando fita adesiva externa. A base de compensado tem 1/2 de espessura. O comprimento do suporte de inclinacao e tal que o CG de uma Ubiquity Nanostation montada esta equilibrado ao longo do eixo do servo de inclinacao. Servos: http://www.hobbyking.com/hobbyking/store/__28972__HobbyKing_8482_High_Torque_Servo_MG_BB_W_Proof_12_8kg_0_22sec_58g.html Mas pode se ajustar a eixos de saida de outros servos. Os eixos sao ajustados por pressao em suportes e engrenagens impressos em 3D. Projetado no Inventor 2016 e Onshape. Arquivos fonte do Inventor, STEP e link do Onshape fornecidos. Onshape: https://cad.onshape.com/documents/fba1ab743a9e06770f40fec1/w/8c8e50bb10dc6ff211286fb7/e/894efa708fb5d69ccd52222f
