Sobre o objeto 3D rastreador de antena 3D (Amv open360tracker 8bits)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

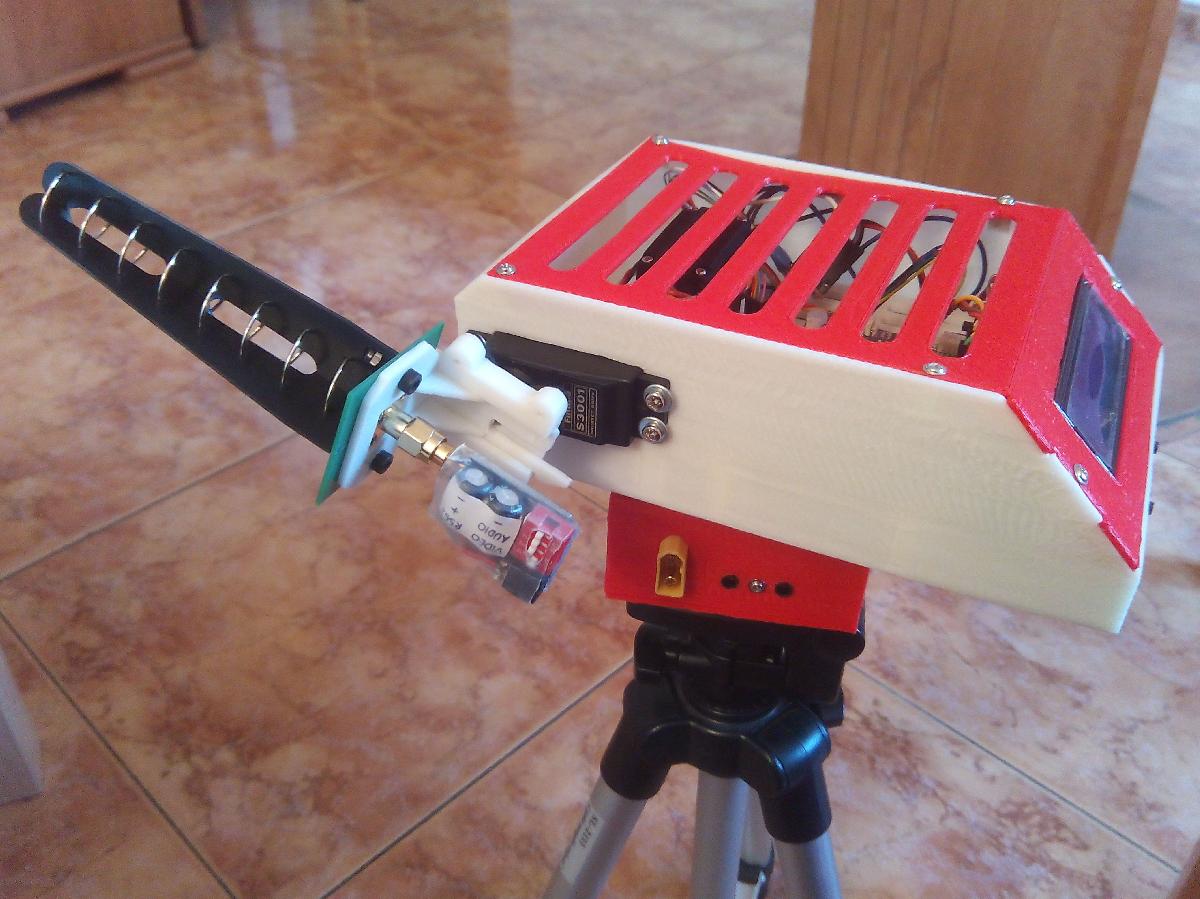

rastreador de antena 3D (Amv open360tracker 8bits) foi projetado para Impressora 3D. DESIGN DE ANTENA TRACKER DE 360º PARA O PROJETO REALIZADO NO FORUM ESPANHOL DE AEROMODELISMO E FPV AEROMODELISMO VIRTUAL.Link para o topico de desenvolvimento:http://www.aeromodelismovirtual.com/showthread.php?t=34530&page=168Este projeto e baseado em outro projeto alemao deste forum:http://fpv-community.de/showthread.php?49179-open360tracker-Der-Community-Antennentracker-Made-in-GermanyExistem dois tipos de caixas principais, uma sem furos e a outra com suportes e furos para os pinos.Tambem existem dois tipos de bandejas internas; eu recomendo a 1, pois deixa mais espaco interior para GPS ou outras coisas.Por fim, tambem existem 3 tipos de tampas, solida, com 3 aberturas e com 7 aberturas.Antes de imprimir, deve-se escolher 1 caixa principal, 1 bandeja interna e 1 tampa.Placa controladora: Multiwii, Crius ou Naze/Flip32.Rolamento Lazysusan de 3" e anel deslizante de D12mm.Servos de tamanho padrao.Medidas da caixa superior: 170x110x57mmMedidas da caixa inferior: 73x73x36mmMedidas da placa de pinos: 31x16x1,15mm, separacao entre filas de pinos 7,5mmParafusos necessarios:-8 M4x10 para o rolamento lazysusan.-8 M3x10 para os servos.-4 D2x5 para o display.-4 M3x?? para a placa controladora (de nylon).-18 D2x8 (como os que vem nos servos de 9gr); 4 para a tampa superior, 4 para a bandeja interior, 2 para a tampa do LCD, 3 para o anel deslizante, 1 para o suporte dos conectores de video/telemetria, 4 para o suporte da antena.-4 D2,5x15 para a tampa da caixa inferior.-4 D3x10 para a torreta do pinhao principal.Instrucoes de impressao:Caixa superior, bandeja interior, tampa LCD, tampa superior, caixa inferior, tampa inferior, engate dos conectores, engate do tripe: 2 perimetros, 2 camadas inferiores solidas, 2 camadas superiores solidas e densidade de 20%. Tipo de preenchimento: HoneycombTorreta, engrenagem 20mm, engrenagem 30mm e clipe da antena: 2 perimetros, 2 camadas inferiores solidas, 2 camadas superiores solidas e densidade de 50%. Tipo de preenchimento: Honeycomb*** O suporte da antena e feito especificamente para esta:http://www.banggood.com/Aomway-11dbi-7-Turn-5_8GHz-Helical-Antenna-RHCP-p-952615.htmlDistancia entre furos = 26mm.Diametro dos furos: 3mmFuro central quadrado: 14x14mm
