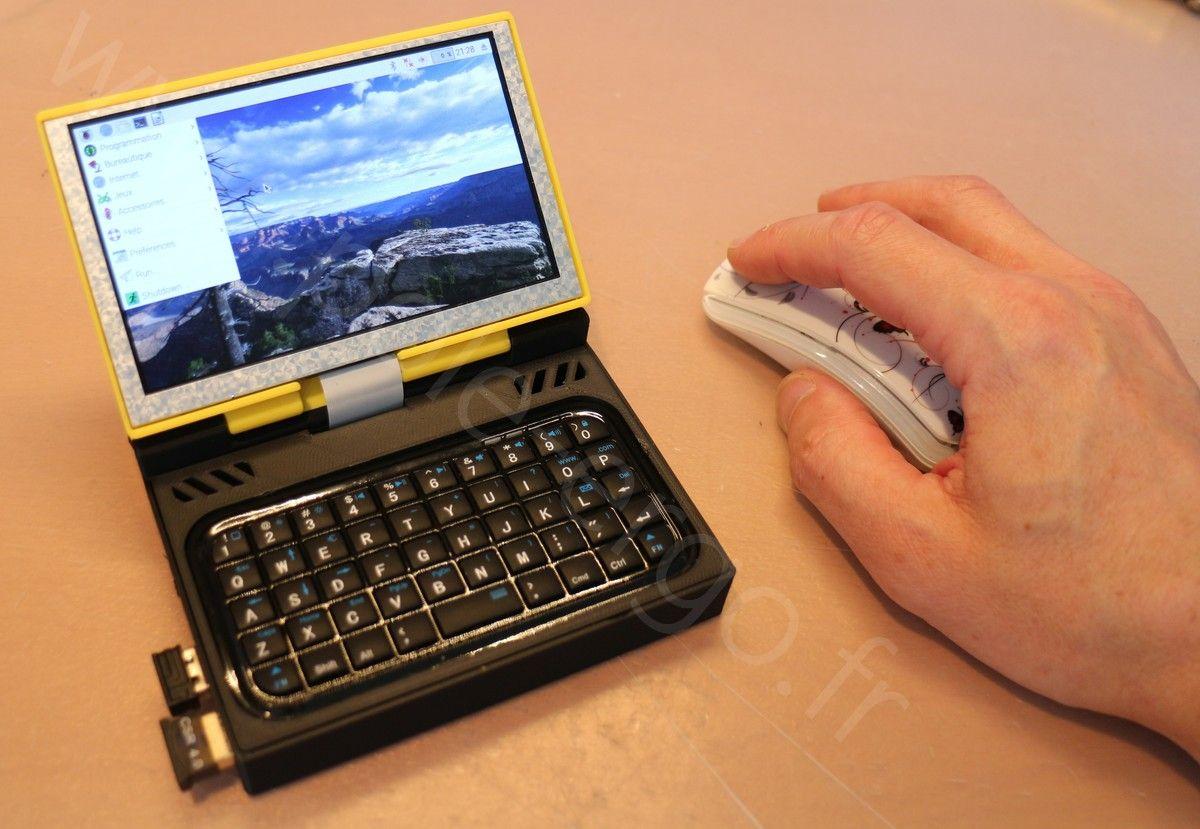

Sobre o objeto 3D Raspberry UMPC

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Raspberry UMPC foi projetado para Impressora 3D. Atualizacao 09/08/17: nova embox Raspberry Pi2: https://www.thingiverse.com/thing:2514014O Raspberry Pi e um computador miniatura que permite a realizacao de numerosos projetos, disponivel no comercio em sua forma mais basica, ele se presta a integracao em todo tipo de caixas. Assim, o objetivo deste projeto consiste em realizar um nano computador da linha UMPC (Ultra-Mobile PC) integrando diversos componentes disponiveis no comercio.Trata-se de um exercicio de integracao de componentes que possibilita um exercicio avancado de concepcao de caixa tecnica.Atencao: as modificacoes propostas podem ser fatais para o seu equipamento. Este projeto e oferecido "como esta" sem nenhuma garantia de sucesso na realizacao e em seu funcionamento.Funcionamento do Raspberry Pi UMPC: https://www.youtube.com/watch?v=2-fPb5VF1P4&feature=youtu.bePara realizar este projeto, serao necessarios os seguintes componentes:Para realizar este projeto, serao necessarios os seguintes componentes:Raspberry PI a partir do modelo B+, de preferencia o modelo 3 (bluetooth e WIFI integrados),Um micro teclado bluetooth do tipo ADK-100 Micro bluetooth Keyboard,Um kit Adafruit Kippah sem controle tactil: https://www.adafruit.com/product/2454,O cabo de conexao e seu conector: https://www.adafruit.com/product/2098,Um display de 5": https://www.adafruit.com/product/1680,Um booster carregador de bateria: https://www.adafruit.com/product/2465,Uma bateria Li-ion 26650.Os produtos Adafruit podem ser encomendados na Franca pelo site Mouser.com.Preparacao do Raspberry:A fazer antes de qualquer modificacao do Raspberry: Preparar o cartao SD do Raspberry seguindo as instrucoes propostas pela Adafruit para a utilizacao da placa Kippah. Parear o teclado bluetooth, configurar a conexao WIFI. Verificar se tudo esta funcionando.(Atencao, esta intervencao anula a garantia e pode destruir o Raspberry em caso de erros)Para integrar o Raspberry na caixa, e necessario remove-lo praticamente de todos os conectores com os quais ele e fornecido. Para isso, e possivel seguir os conselhos propostos pela Adafruit: https://learn.adafruit.com/diet-raspberry-pi/steps.Preparacao do Raspberry:A fazer antes de qualquer modificacao do Raspberry: Prepare o cartao SD do Raspberry seguindo as instrucoes propostas pela Adafruit para o uso da placa Kippah. Pare o teclado bluetooth, configure a conexao WIFI. Verifique se tudo esta funcionando.(Atencao, esta intervencao anula a garantia e pode destruir o Raspberry em caso de erros)Para integrar o Raspberry na caixa, e necessario priva-lo praticamente de todos os conectores com os quais e fornecido. Para fazer isso, e possivel seguir os conselhos propostos pela Adafruit: https://learn.adafruit.com/diet-raspberry-pi/steps.Em seguida, e necessario encurtar os pinos do conector GPIO de forma que, durante a montagem da placa Adafruit Kippah, o conjunto nao ultrapasse 8,5 mm de espessura. Tambem e necessario adicionar duas portas USB A em substituicao aos modelos duplos presentes originalmente.E preferivel adicionar um dissipador de calor nos processadores da placa para um melhor resfriamento.Teclado:(Atencao, esta intervencao anula a garantia)Desmontar o teclado, dessoldar a bateria (Atencao, risco de curto-circuito) de forma a liberar a placa eletronica. Recuperar a placa, a membrana de borracha e a tampa. Ver fotos.Caber a placa para a alimentacao em 3,7 volts pegando da placa Adafruit Kippah. Instala-la na parte impressa e depois selar derretendo os pinos de plastico. Colocar a membrana e depois a tampa com forca.Teclado:(Atencao, esta intervencao anula a garantia)Desmonte o teclado, dessolde a bateria (Atencao, perigo de curto-circuito) para liberar a placa eletronica. Recupere a placa, a membrana de borracha e a mascara. Veja fotos.Cabe a placa para a alimentacao de 3,7 volts retirada da placa Adafruit Kippah. Instale-a na parte impressa e depois sele derretendo os pinos de plastico. Coloque a membrana e a mascara com forca.Display:Instale o conector e dobre a fita como mostrado na foto. Cole o display na moldura impressa com cola instantanea, deixando a fita sobressair 3 cm.Display:Instale o conector e dobre a fita como mostrado na foto. Cole o display na moldura impressa com alguma cola de contato, deixando a fita sobressair 3 cm.Bateria:(Atencao: respeitar as precaucoes de uso e manuseio das baterias Li-Ion que podem pegar fogo e explodir em caso de manuseio inadequado)Instale o booster de energia Adafruit e um interruptor na tampa da bateria. Cabe tudo conforme o manual proposto pela Adafruit para seu modulo.Bateria:(Atencao: respeitar as precaucoes habituais e o manuseio das baterias Li-Ion que podem pegar fogo e explodir em caso de manuseio inadequado)Instale o booster de energia da Adafruit e um interruptor na tampa da bateria. Cabe o conjunto de acordo com as instrucoes propostas pela Adafruit para seu modulo.Caixa:Instale a bateria na caixa, passe os fios de alimentacao pelo passacabo. Solde os fios de alimentacao da bateria nos pads de 5V e GND do Raspberry.Solde a alimentacao do teclado nos pads de alimentacao propostos pela placa Adafruit: GND e 3,3v.Monte a placa Adafruit no Raspberry. Instale o cartao SD, conecte o display e instale o conjunto no compartimento previsto.Instale o suporte do display LCD: o pivo da dobradica e composto por um filamento plastico a ser impresso. Instale o suporte do teclado com forca.Tudo deve funcionar na primeira ligacao.Para aqueles que nao possuem uma impressora 3D, as pecas plasticas que compoem este kit podem ser encomendadas no Shapeways.Caixa:Instale a bateria na caixa, passe os fios de alimentacao pelo passacabo. Solde os fios de alimentacao da bateria nos pads de 5V e GND do Raspberry.Solde a alimentacao do teclado nos pads de alimentacao propostos pela placa Adafruit: GND e 3,3v.Instale a placa Adafruit no Raspberry. Instale o cartao SD, conecte o display e instale o conjunto no compartimento previsto.Instale o display LCD: o pivo da dobradica consiste em um filamento plastico a ser impresso. Instale o suporte do teclado com forca.Tudo deve funcionar durante a primeira ligacao.Para aqueles que nao possuem uma impressora 3D, as pecas deste kit podem ser encomendadas no Shapeways: https://www.shapeways.com/shops/modular_designs

Baixar

O projeto "Raspberry UMPC" é uma proposta interessante para a criação de um computador ultra portátil (UMPC - Ultra-Mobile PC) utilizando um Raspberry Pi como base. O modelo foi projetado para integrar diversos componentes de hardware disponíveis comercialmente, permitindo a personalização e adaptação conforme as necessidades do usuário.

### Descrição do Modelo 3D
- **Nome do Arquivo:** Raspberry UMPC
- **Descrição:** O arquivo está disponível no Thingiverse e inclui uma nova "embox" para a versão do Raspberry Pi 2. O projeto é voltado para makers e entusiastas de hardware que desejam explorar as capacidades do Raspberry Pi em um formato compacto e funcional.

### Objetivo do Projeto
O principal objetivo deste projeto é desenvolver um nano computador que possa ser utilizado em diversas aplicações, desde programação até projetos de automação. O Raspberry Pi, sendo um computador de pequena escala e acessível, se torna uma plataforma ideal para tal empreendimento. Além disso, o projeto fornece um excelente exercício de design técnico em engenharia de caixas, uma habilidade valiosa na criação de produtos eletrônicos personalizados.

### Componentes Necessários
Para a realização desse projeto, é necessário o uso de materiais específicos. Os principais componentes incluem:
- **Raspberry Pi:** Preferencialmente o modelo 3, que já vem com Bluetooth e Wi-Fi integrados.
- **Teclado Bluetooth:** Um micro teclado como o ADK-100.
- **Kippah Adafruit:** Um kit que possibilita a conexão de diversos componentes.
- **Display de 5"**
- **Booster de energia e bateria Li-ion:** Para garantir que o sistema tenha energia suficiente para funcionar de maneira eficiente.

### Preparação do Raspberry
Antes de começar as modificações, é muito importante preparar o cartão SD, parear o teclado Bluetooth e configurar a conexão Wi-Fi. Isso garante que todos os componentes estejam funcionando adequadamente antes de proceder com a montagem.

### Montagem
A integração do Raspberry na caixa envolve alguns desafios. A necessidade de remover conectores e encurtar pinos do GPIO é um passo essencial para garantir que tudo se encaixe adequadamente. O cuidado na modificação do teclado e a instalação do display também são críticos para a funcionalidade do produto final.

### Segurança
O projeto traz um alerta considerável sobre a anulação de garantias e o risco de danificar o Raspberry Pi durante modificações. Portanto, é essencial seguir as diretrizes com atenção e manusear componentes elétricos, especialmente baterias Li-ion, com cuidado devido ao risco potencial de incêndios e explosões.

### Conclusão
O "Raspberry UMPC" é um projeto desafiador que combina habilidades em eletrônica, design e programação. É ideal para Criadores e Makers que buscam desenvolver um dispositivo portátil e funcional com base em tecnologias acessíveis. Para aqueles que não possuem acesso a impressoras 3D, as peças podem ser encomendadas através do Shapeways, oferecendo uma alternativa viável para a realização do projeto.
