Sobre o objeto 3D Raspberry Pi 3 estojo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

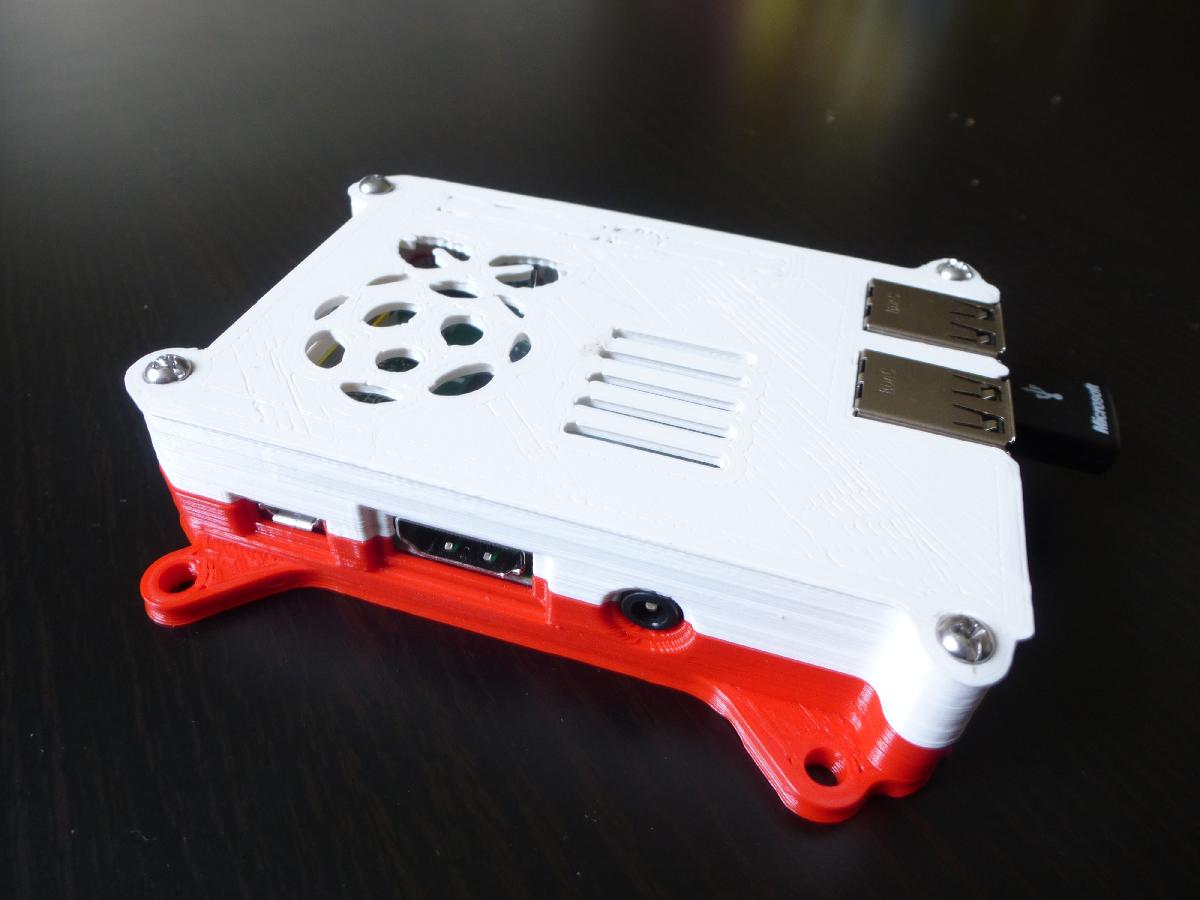

Raspberry Pi 3 estojo foi projetado para Impressora 3D. Este e um design para imprimir em 3D uma caixa para Raspberry Pi 3.Este NAO E compativel com versoes anteriores (Raspberry Pi 2 ou mais antigas)Esta caixa e composta por uma parte superior e uma parte inferior conectadas por parafusos.Seu Raspberry Pi 3 deve ser conectado a parte inferior por parafusos.Buracos de montagem adicionais estao presentes na parte inferior se voce preferir fixar a caixa inteira a um suporte compativel com VESA.A caixa expoe todas as principais portas do pi: energia, audio, hdmi, Lan, 4 portas USB, cartao de memoria.Os pinos GPIO nao estao expostos por padrao, MAS ha uma aba perfurada aqui - entao, se voce precisar de portas GPIO tambem, basta pressionar com uma chave de fenda plana sobre as abas pontilhadas.A caixa suporta dissipadores de calor de tamanho regular.A caixa nao suporta ventilador.Parafusos necessarios:Quatro parafusos de chapa M3 x 6mm - para fixar o pi a caixa.Quatro parafusos de chapa #4 x 3/4 Alternativa: M3 x 18mm - para unir ambas as caixas.Quatro VESA de 75mm <---OpcionalCreditosSendo meu primeiro design no Thingiverse, eu remixei o design excepcionalmente incrivel e detalhado de 0110-M-P em https://www.thingiverse.com/thing:922740.Esse design tem multiplos designs para o pi 2 e pi 3, bem como uma otima documentacao.As unicas mudancas que fiz foram adicionar uma ventilacao com o logo da framboesa na parte superior. E tambem, ventilacao adicional na lateral.Melhorias futuras:ImpressaoSe voce usar um layout de impressao 3D grosso (como eu fiz quando imprimi isso), voce teria problemas com as folhas do logo da framboesa nao estarem completas. (veja a imagem) Eu vou corrigir isso em breve.ParafusosO tamanho do parafuso M3 para conectar o pi a caixa e um pouco maior do que deveria ser. Eu nao tive problemas, mas fui muito cuidadoso ao parafusar o pi, pois parecia apertado.O Pi na verdade requer parafusos M2.5, mas os buracos neste design sao grandes demais.Isso foi um defeito de design no original - pode nao conseguir corrigir isso a menos que eu imprima mais caixas.Luzes de LEDAs luzes de LED nesta caixa estao totalmente cobertas. Isso ainda deve brilhar atraves do plastico.Mas quando eu imprimi a parte inferior da minha caixa em vermelho, eu pude ver o LED vermelho claramente. Mas mal conseguia ver o verde. Eu quero expor os LEDs na proxima vez.Slot de memoriaEsta funcionando bem agora, eu acho que quero expor mais do slot de memoria.Suportes VESAEstou pensando em fazer um design sem os suportes VESA.

Baixar
