R C Roda Vintage 137mm

Veiculos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D R C Roda Vintage 137mm

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

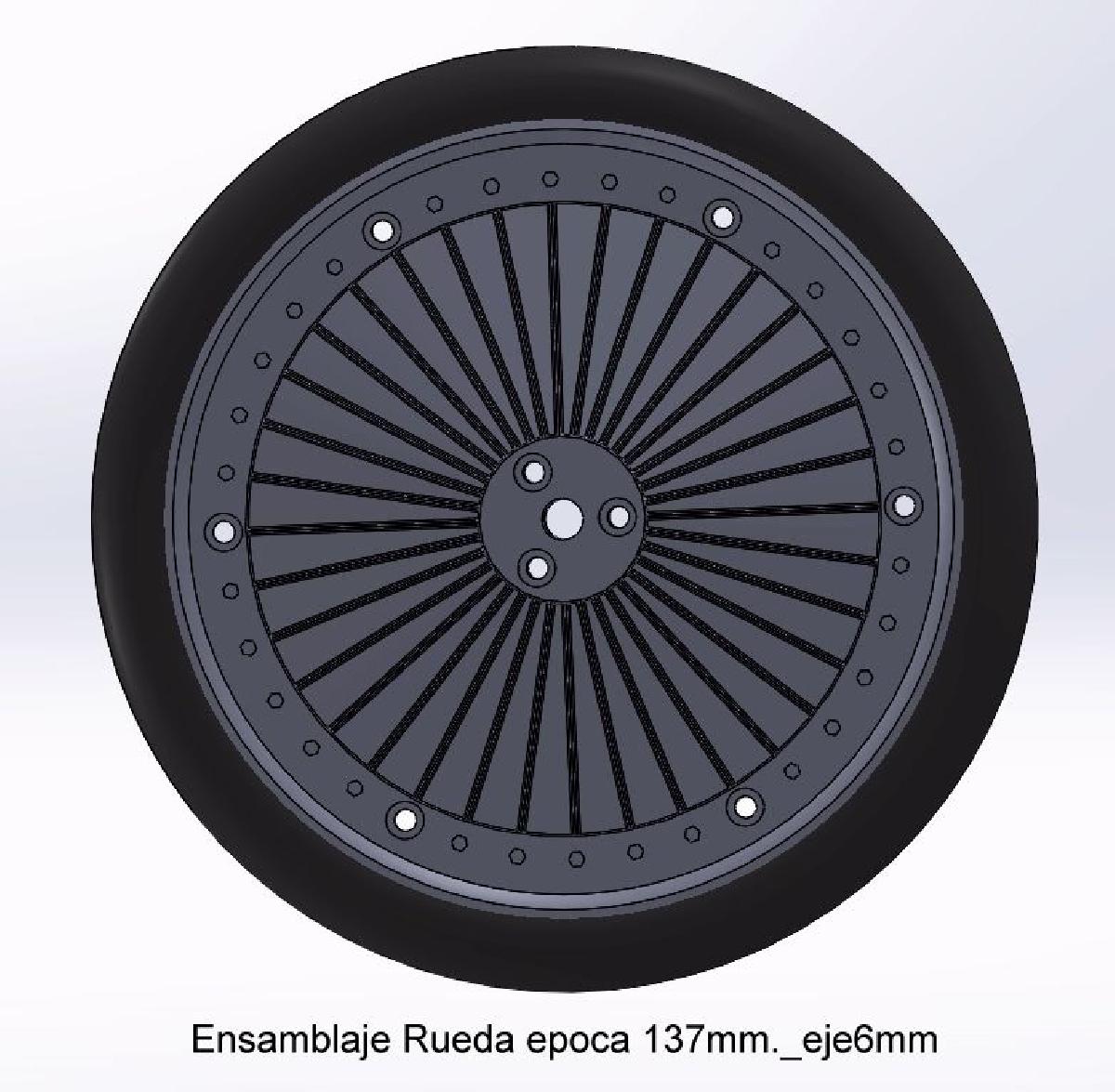

R C Roda Vintage 137mm foi projetado para Impressora 3D. Esta roda tem um diametro total de 137mm, o aro e composto por duas partes, uma externa com maior curvatura e outra interna com menos curvatura, que sao unidas por 6 parafusos allen M3x10 e porcas M3 com freio. O cubo e fixado por 3 parafusos allen M3x19. Voce precisara de suporte para imprimir estas pecas e um preenchimento de pelo menos 20% para dar rigidez. O furo para o eixo e de 6mm; se voce usar uma vara de 5mm, pode inserir um inserto de latao de 5mm por dentro e 6mm por fora. A tampa tem um diametro de 15mm; eu usei um o-ring que tinha esse diametro, mas adicionei um stl para imprimir a tampa com filamento flexivel. Recomendo imprimir a tampa com 100% de preenchimento para que resista ao pouso, caso seja um pouco duro. Atualizacao 14/08/2019 Novos STLs adicionados com eixos de roda de 7mm. Rueda_epoca_ext_7mm.STL Rueda_epoca_int_7mm.STL Atualizacao 15/08/2019 Adicionado espaco para simulacao de valvulas de inflamento; foi feito um furo de 2mm para simular a valvula de inflamento com a rosca de um parafuso de 2mm (ou raio de bicicleta). Atualizacao 1/09/2019 Adicionado furo para simulacao da cabeca do parafuso da valvula de inflamento.

Baixar

O arquivo de modelo 3D intitulado "R C Roda Vintage 137mm" é um projeto que simula uma roda vintage detalhada, com um diâmetro total de 137 mm. Esta roda é composta por duas partes distintas do aro: uma parte externa com curvatura acentuada e uma parte interna com curvatura mais suave. As duas partes são unidas por seis parafusos Allen M3x10 e porcas M3 com freio, garantindo uma montagem segura.

### Características do Modelo:
- **Dimensões**: A roda tem um diâmetro total de 137 mm.
- **Estrutura do Aro**: É composta por duas peças que se encaixam, proporcionando um design estético e funcional.
- **Cubo**: O cubo da roda também é fixado de maneira segura utilizando três parafusos Allen M3x19.
- **Furo para Eixo**: O furo designado para o eixo tem 6 mm de diâmetro, permitindo a inserção de uma barra de 5 mm, além da possibilidade de utilizar um inserto de latão que se acomoda entre as duas medidas (5 mm por dentro e 6 mm por fora).
- **Tampa**: A tampa possui um diâmetro de 15 mm e um O-ring pode ser utilizado, mas também foi fornecido um STL para a impressão da tampa com filamento flexível. Para maior durabilidade, recomenda-se imprimir a tampa com 100% de preenchimento.

### Requisitos de Impressão:
- **Suporte**: Para garantir uma impressão bem-sucedida, é necessário utilizar suportes devido à complexidade da forma da roda.
- **Preenchimento**: Um preenchimento mínimo de 20% é recomendado para proporcionar rigidez à estrutura.

### Atualizações e Novos Componentes:
- **Eixos de Roda**: Atualizações realizadas em 14 e 15 de agosto de 2019 introduziram novos STLs para eixos de roda de 7 mm, aumentando a versatilidade do modelo.
- **Novos Arquivos**: `Rueda_epoca_ext_7mm.STL` e `Rueda_epoca_int_7mm.STL`.

- **Simulação de Válvulas**: Um furo de 2 mm foi adicionado para simular a válvula de inflamento, permitindo um aspecto mais realista e precisão em projetos que requerem detalhe.
- **Simulação de Parafuso da Válvula**: Em uma atualização posterior, um furo foi adicionado para simular a cabeça do parafuso da válvula, enfatizando o cuidado na modelagem.

Esse projeto pode ser particularmente atraente para entusiastas de modelos vintage, colecionadores ou para aqueles que desejam personalizar ou restaurar veículos e brinquedos antigos. A atenção aos detalhes e as opções de personalização adicionam grande valor a este modelo 3D.
