Sobre o objeto 3D R 10 Motor de passo rotacional pneumatico

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

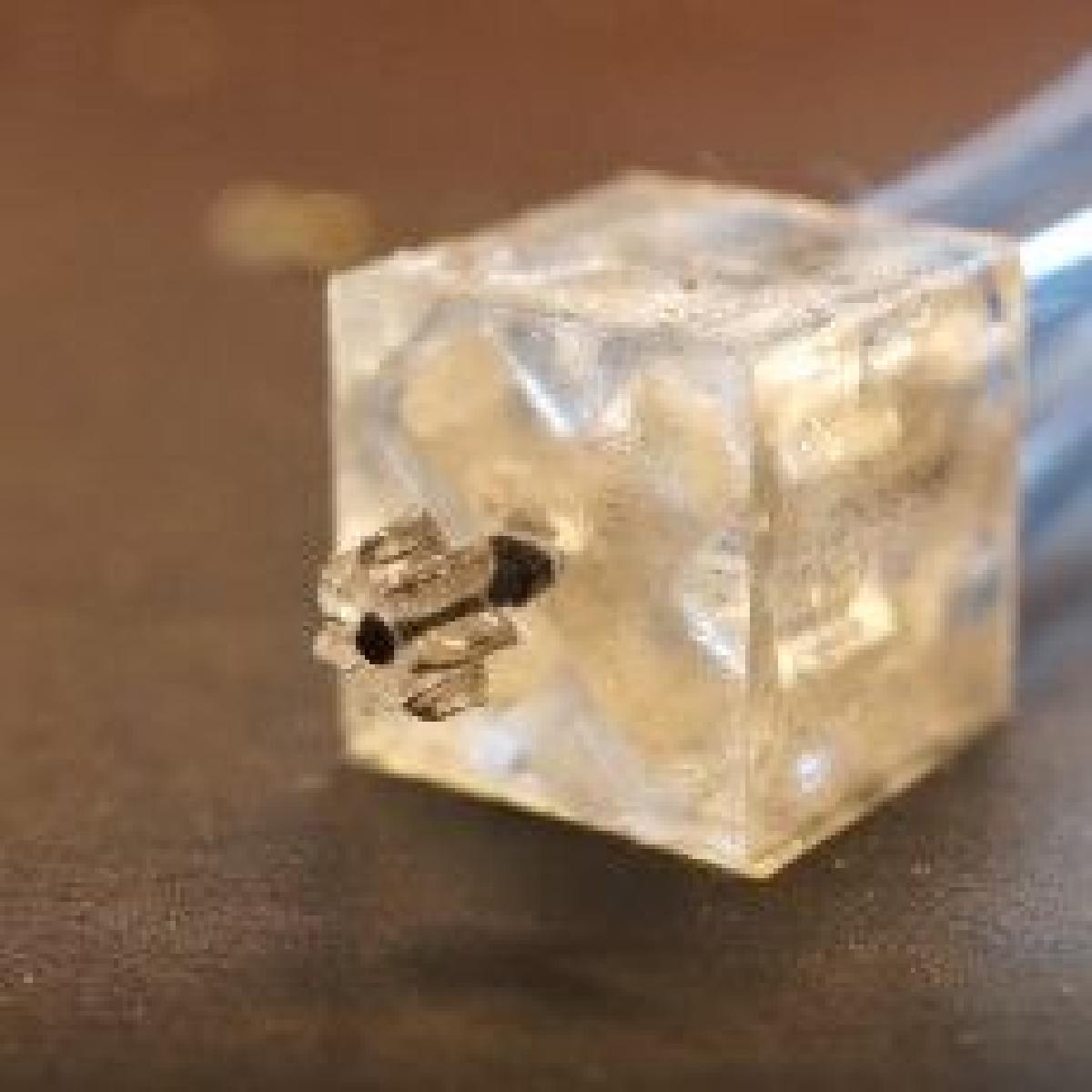

R 10 Motor de passo rotacional pneumatico foi projetado para Impressora 3D. O R-10 e o menor motor de passo rotativo pneumatico imprimivel em 3D. O corpo mede 10 x 10 x 10 mm. O tamanho do passo e de 12,9° e torque de 1,2 N mm a uma pressao de 0,4 MPa. Imprima-o com uma impressora de alta resolucao. Use uma haste de 1 mm para o eixo em um material adequado. A engrenagem tambem pode ser cortada a laser a partir de material de 2 mm, como acrilico. Selos de silicone cortados a laser com tamanho de 3,15 x 4,15 mm de borracha de silicone de 0,5 mm.

Baixar

O **R-10 Motor de Passo Rotacional Pneumático** é um modelo 3D otimizado para impressão em impressoras 3D de alta resolução. Com um corpo compacto que mede apenas 10 x 10 x 10 mm, ele se destaca por ser uma das menores opções disponíveis no mercado para motores de passo rotativos pneumáticos.

### Especificações do Modelo
- **Tamanho do Corpo:** 10 x 10 x 10 mm
- **Tamanho do Passo:** 12,9°
- **Torque:** 1,2 N·mm (a uma pressão de 0,4 MPa)

### Impressão e Materiais
Para garantir que o motor opere de forma eficiente, o R-10 recomenda algumas diretrizes de impressão e materiais:
- **Impressora:** Utilizar uma impressora 3D de alta resolução é crucial para conseguir um acabamento otimizado e reduzir as folgas no modelo, significando um desempenho melhorado do motor.
- **Eixo:** É sugerido o uso de uma haste de 1 mm para o eixo, feita de um material adequado que suporte as tensões e pressões envolvidas.

### Componentes Adicionais
- **Engrenagem:** A engrenagem do motor pode ser fabricada através de corte a laser, utilizando material de 2 mm como o acrílico. Este processo permite cortes precisos, essenciais para o funcionamento correto do motor.
- **Selos de Silicone:** Para garantir a estanqueidade do motor, os selos devem ser cortados a laser de borracha de silicone de 0,5 mm. As dimensões recomendadas para os selos são de 3,15 x 4,15 mm, garantindo um ajuste perfeito.

### Considerações Finais
O R-10 é uma solução inovadora e prática para aqueles que buscam uma miniaturização de motores pneumáticos, sendo aplicável em projetos que exigem espaço reduzido e alta eficiência. Seu design permite que entusiastas e profissionais aproveitem as tecnologias de impressão 3D e corte a laser para criar um motor de qualidade superior, ideal para experimentos, protótipos e aplicações técnicas.

Esse modelo representa um avanço significativo na utilização de impressão 3D para a criação de componentes mecânicos, permitindo a exploração de novas possibilidades em design e funcionalidade.
