Sobre o objeto 3D quadro de perspectiva

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

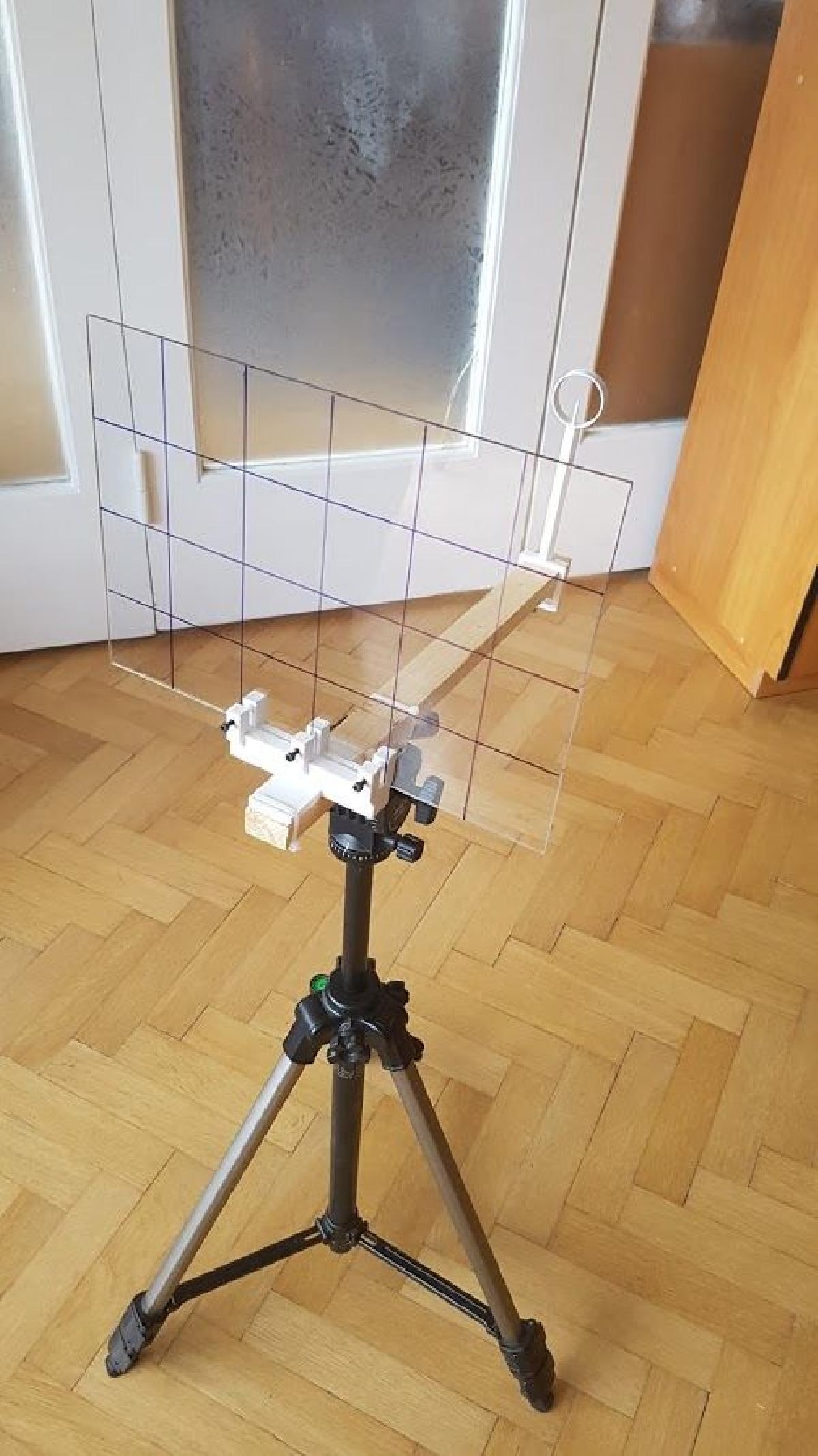

quadro de perspectiva foi projetado para Impressora 3D. Quer aprendera desenhar? Nao tem talento? Entao isso e para voce. Transformar objetos 3D em um plano 2D e complicado. Nao garanto que voce pintara como Monet ou van Gogh, mas o dispositivo realmente funciona. Nao e minha invencao, na verdade, foi usado ha 600 anos (e pode ser ate antes): Este dispositivo foi usado por genios como Vincent van Gogh. Esta coisa que eu desenhei e uma abordagem moderna a esse dispositivo. Nem todas as partes sao imprimiveis, voce vai precisar de: Folha de plexiglass (perspex) A4 (aprox. 21x30cm) Listao de madeira 2x3cm x aprox. 45cm 4 parafusos M3x25 com porcas 4 bracadeiras de cabo 15cm tripe (no meu caso Velbon CX 480) e claro, as partes impressas. A construcao e facil. Desenhe uma grade no plexi de acordo com suas necessidades (estou usando quadrados de aproximadamente 5x5cm). Monte o suporte de plexi na extremidade frontal do listao (os furos para parafusos voltados para frente). Monte o suporte atras do suporte de plexi (meu suporte e projetado para o tripe Velbon CX 480). Monte o visualizador no listao, a peca da perna deve ser montada no parafuso do visualizador. A agulha deve ficar voltada para frente, longe do olho! Fixe o plexi no suporte, nao aperte demais os parafusos, consegui quebrar o primeiro prototipo do suporte usando forca demais aqui, bem, no pior cenario, voce tera que imprimir outro suporte :D Mover o visualizador para frente e para tras permite ajustar o angulo de visao. Na sua tela, use a mesma grade que voce tem no plexi. Agora olhe atraves do visualizador (ajuste o olho olhando sobre a ponta da agulha ate o cruzamento central da grade) a imagem e projetada no plexi e a grade ajuda voce a manter a perspectiva correta. A unica coisa a fazer e copiar a projecao na tela. Aviso: em nosso triste mundo, eu tenho que avisa-lo, nao danifique seu olho espetando-o com a agulha do visualizador, nao aceito nenhuma responsabilidade por qualquer tipo de dano caso voce decida usar o dispositivo, use o bom senso, por favor.
