Sobre o objeto 3D Quadro de esqueleto do painel do LCD do portatil

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

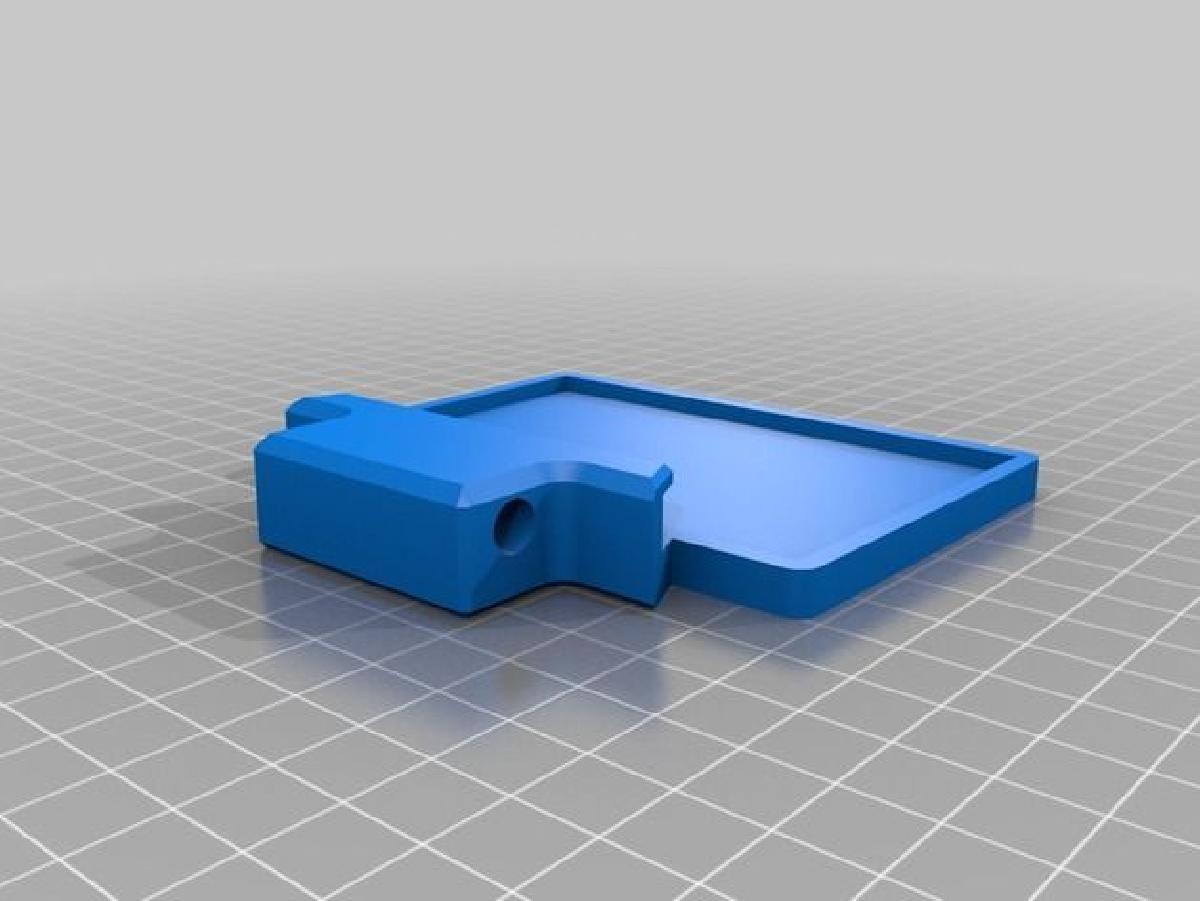

Quadro de esqueleto do painel do LCD do portatil foi projetado para Impressora 3D. Eu tinha um laptop quebrado que desmontei ha um ano, salvei a tela na esperanca de fazer este projeto. Finalmente tive tempo e um bom design na minha cabeca, entao aqui esta uma estrutura esqueletica para voce montar algum tipo de suporte de display.A ideia e usar porcas, parafusos, hastes e acopladores de 1/4 de polegada disponiveis no mercado, junto com pecas de grampo especiais que fiz para se encaixar perfeitamente no painel especifico que eu tinha. Uma vez tudo apertado, a estrutura e otima para segurar na mao.O proximo passo foi criar paineis que eu posso anexar a estrutura para segurar todas as placas de circuito que preciso para fazer este painel ganhar vida. Entao, usando as partes de grampo que ja desenhei, faco pequenos paineis que podem ser colocados em qualquer lado da estrutura e tambem se anexam ao painel para mante-lo no lugar. Nao me preocupei em colocar furos nos modelos, optei pela maneira rapida e barata de apenas fazer a forma certa e depois usar uma furadeira para colocar os furos onde eu preciso para montar as placas.Qualquer painel que voce tenha, basta procurar no ebay por placas controladoras de painel lcd e entrar em contato com alguns dos principais vendedores com informacoes sobre seu painel e eles dirao se tem algo que funcione. Funcionou para mim!Depois que tudo estava configurado, eu tinha um painel LCD funcionando que posso conectar ao HDMI. Como tenho um Chromecast sobrando, decidi transformar este painel pelo menos em uma tela de streaming que posso controlar pelo meu telefone. Entao encontrei na amazon um conversor de 12v para 5v para alimentar o dispositivo, alem de ter uma nova fonte de alimentacao de 12v que veio com um divisor para que eu possa direcionar energia para a placa controladora e a placa do conversor. Nao se preocupe, todo o equipamento nao consome mais de 2 amperes e a fonte que tenho e para 5 amperes :)Uma rapida ida a radio shack para pegar um soquete de energia de 5,5 mm, um pouco de soldagem e voila, o conversor agora pode ser conectado a fonte de alimentacao.Como a placa controladora tinha suporte para dois alto-falantes de 1 watt, comprei alguns na amazon para adicionar som ao equipamento lcd, que recebe seu som atraves da porta HDMI do chromecast.Entao, essa e a coisa toda em poucas palavras. Posso fazer algumas pernas ajustaveis mais adiante para poder coloca-lo em uma mesa, mas agora esta montado no meu painel de ferramentas.Postei os arquivos stl e freecad se voce precisar ajustar os tamanhos das coisas caso queira criar um suporte mais simples a partir de um painel LCD sobrando que voce possa ter por ai... A menos que eu seja o unico esquisito que tinha uma coisa assim jogada por ai, o que torna isso sem sentido :)Observacao, com a fonte de 5v voce pode fazer mais do que apenas alimentar o chromecast, voce pode rodar raspberry pi ou qualquer outro dispositivo que possa enviar video para o painel. O ceu e o limite, por isso faco uma estrutura esqueletica, da as pessoas a liberdade de mudar as coisas ao longo do tempo.De qualquer forma, feliz criacao.
