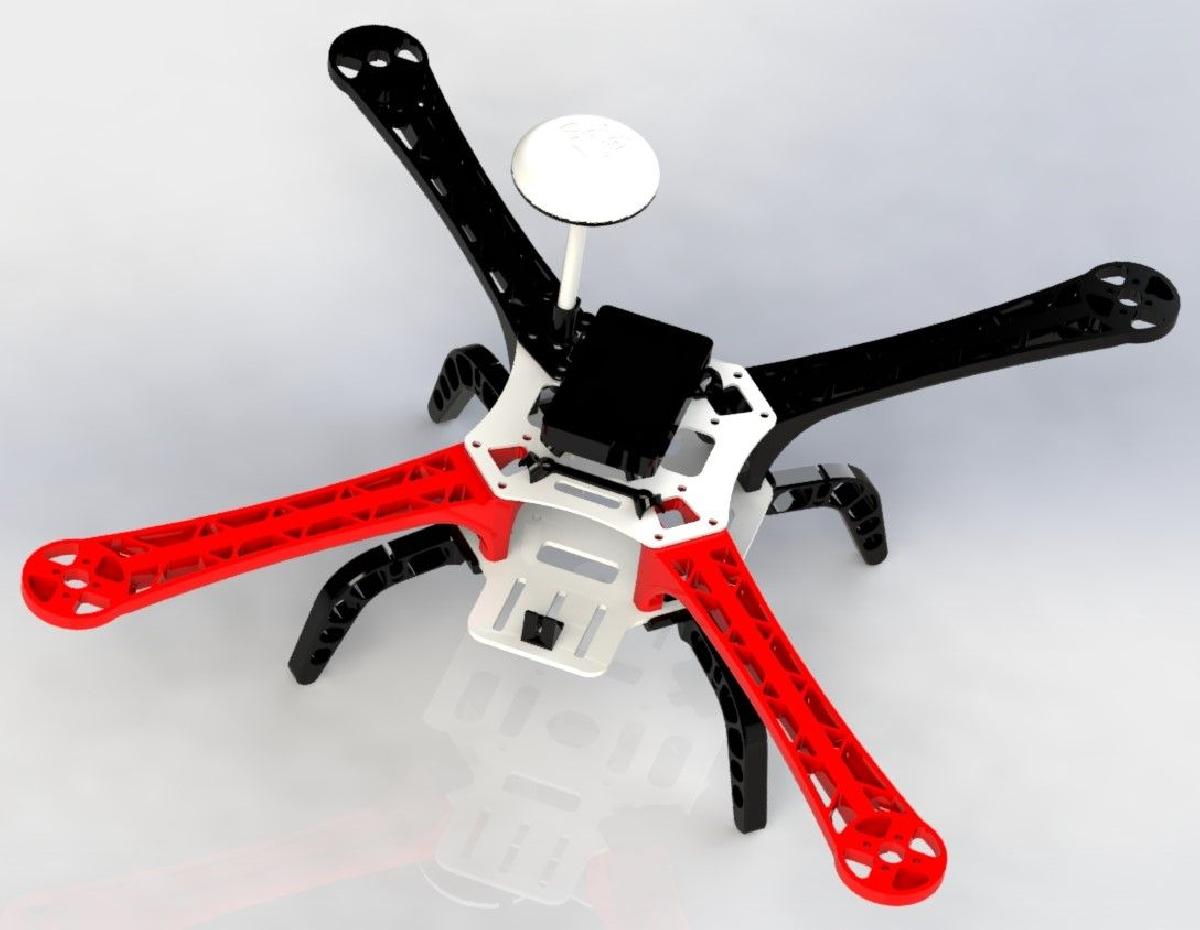

Quadricoptero tipo F450 impresso em 3D

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Quadricoptero tipo F450 impresso em 3D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Quadricoptero tipo F450 impresso em 3D foi projetado para Impressora 3D. Este e outro quadcoptero imprimivel (tipo F450). Algumas pecas sao recriacoes de pecas existentes com modificacoes/melhorias pessoais e outras sao de design proprio.Ele voa muito bem, tendo menos peso e flexao do que o DJI F450 original!Todas as pecas mostradas nos desenhos 3D sao pecas imprimiveis (incluindo as carcacas!) e foram otimizadas para uma impressao FDM facil e eficaz.... continuarei adicionando/atualizando arquivos para este projeto a medida que eu desenhar novas modificacoes/opcoes/melhorias, entao fique atento.Configuracoes de impressao:-Imprimir na posicao .STL sem suportes (eu uso altura de camada de .25mm). Imprima apenas as partes que voce precisa (ou seja, voce quer pernas?, voce quer GPS?).Tipos de pernas:As pernas sao opcionais, mas sao pecas recomendadas porque amortecem aterrissagens durasExistem diferentes tipos:As pernas curtas foram projetadas para uso quando nada esta instalado sob a chapa inferior, as pernas medias podem ser usadas quando a bateria esta instalada sob a chapa inferior e as grandes quando voce instala uma carga grande sob a chapa inferior, como um gimbal.Imprima uma parte de cada, mas:-Bracos: Voce precisa de x4.-Pernas: Voce precisa de x2 do tipoA e x2 do tipoB.-APM2 amortecedor: Voce precisa de x2 pecas do dampBottom.Eu uso os seguintes preenchimentos com um bom compromisso entre peso e resistencia:-Bracos: PLA 3D Fila 30% de preenchimento. Eu uso inserts M3 de cerca de 4mm de diametro externo e 4mm de altura pressionados como roscas (veja as fotos e o video).-Pernas: PLA 3D Fila 100% de preenchimento.-Restante das pecas: PLA 20% de preenchimento.-Para a montagem, use um monte de parafusos M3x5mm e M3x8mm e algumas arruelas M3.-Meu peso de construcao sem bateria (incluindo APM e equipamento basico de video FPV) e de apenas 815 gramas.-A camera que usei e a microCamera com audio daqui http://www.banggood.com/Eachine-700TVL-2_8mm-Lens-170-Degree-Wide-Angle-FPV-Camera-5-12V-p-992610.html-A carcaca do GPS e projetada para se adaptar a este GPS http://www.thingiverse.com/thing:358329ATUALIZACOES:02/Jan/2017: Adicionados os fontes do SolidWorks. Compartilhe suas modificacoes!01/Out/2016: Adicionado video de prensagem de inserts06/Fev/2016: Adicionada carcaca do GPS e suporte para microCamera.04/Fev/2016: Atualizada chapa inferior com furos de montagem de 45mm para PDB.02/Jan/2016: Adicionados diferentes tipos de pernas e pacote em um arquivo .zip.02/Jan/2016: Pacote de pecas do GPS em um arquivo .zip. Para deixar apenas as pecas principais na pagina do projeto.21/Dez/2015: Adicionado amortecedor APM2 e carcaca impressa em 3D para APM2 (arquivo Zip).21/Dez/2015: Substituidas pernas grandes por V3.18/Dez/2015: Adicionadas pernas de amortecimento "pernas grandes".18/Dez/2015: Substituidos bracos por v2.Prensagem de inserts de ferro:https://www.youtube.com/watch?v=xNevkIJiUmIAproveite ter um legal quadcoptero impresso em 3D!Contribua fazendo uma doacao:Esses designs tiveram muito esforco e testes, entao, por favor, se voce gostou e achou util, considere fazer uma doacao, qualquer valor sera realmente apreciado e voce estara contribuindo com designs melhorados e futuros.Voce pode doar aqui: http://villamanydonate.blogspot.comObrigado!

Baixar

O arquivo "Quadricoptero tipo F450 impresso em 3D" é um projeto inovador e acessível para entusiastas de drones, especialmente aqueles que têm interesse em impressões 3D. Este quadricóptero foi desenvolvido com diversas melhorias e modificações em relação ao modelo DJI F450 original, tornando-o mais leve e flexível, o que contribui para um voo otimizado.

### Destaques do Projeto:

1. **Design e Impressão**:
- O projeto inclui partes totalmente imprimíveis, incluindo cases, que foram otimizadas para facilitar a impressão em tecnologia FDM. Isso garante que mesmo usuários iniciantes possam realizar a impressão sem muitas dificuldades.
- As peças devem ser impressas na orientação .STL, sem suporte, com uma altura de camada recomendada de 0,25 mm, permitindo um bom equilíbrio entre qualidade de impressão e tempo.

2. **Componentes Opcionais**:
- O design permite a personalização com diferentes tipos de pernas (curtas, médias e longas) que ajudam a amortecer aterrissagens. Isso é crucial para proteger os componentes internos, especialmente quando há equipamentos adicionais instalados, como câmeras ou gimbals.
- O autor recomenda imprimir uma unidade de cada tipo de perna e fornece instruções sobre a quantidade necessária para as demais partes, como braços e o amortecedor APM2.

3. **Materiais e Montagem**:
- O projeto sugere o uso de PLA para as impressões, com diferentes percentagens de preenchimento dependendo da peça, garantindo uma boa resistência enquanto mantém o peso baixo.
- A montagem requer parafusos M3 de diferentes tamanhos, e o projeto é leve, pesando apenas 815 gramas sem a bateria, o que é bastante impressionante para um quadricóptero.

4. **Atualizações Constantes**:
- O autor se comprometeu a atualizar o projeto com melhorias, novos designs e recomendações, mantendo a comunidade informada sobre novas versões.
- A inclusão de fontes do SolidWorks também incentiva a colaboração e criatividade entre os usuários, permitindo que outros façam suas próprias modificações.

5. **Links Úteis**:
- O arquivo de impressão está disponível em plataformas como Thingiverse, juntamente com recursos adicionais como vídeos e links para câmeras recomendadas e cases de GPS.
- O autor também encoraja os usuários a contribuir para o projeto, promovendo um senso de comunidade e apoio contínuo ao design.

### Conclusão:
Esse quadróptero impresso em 3D é uma excelente opção para quem deseja construir um drone de forma acessível e personalizável. Com um design pensado para otimização e resistência, ele oferece uma base sólida para entusiastas da tecnologia e da aviação. Além disso, a disposição do autor em compartilhar atualizações e novidades indica um compromisso com a melhoria contínua do projeto.
