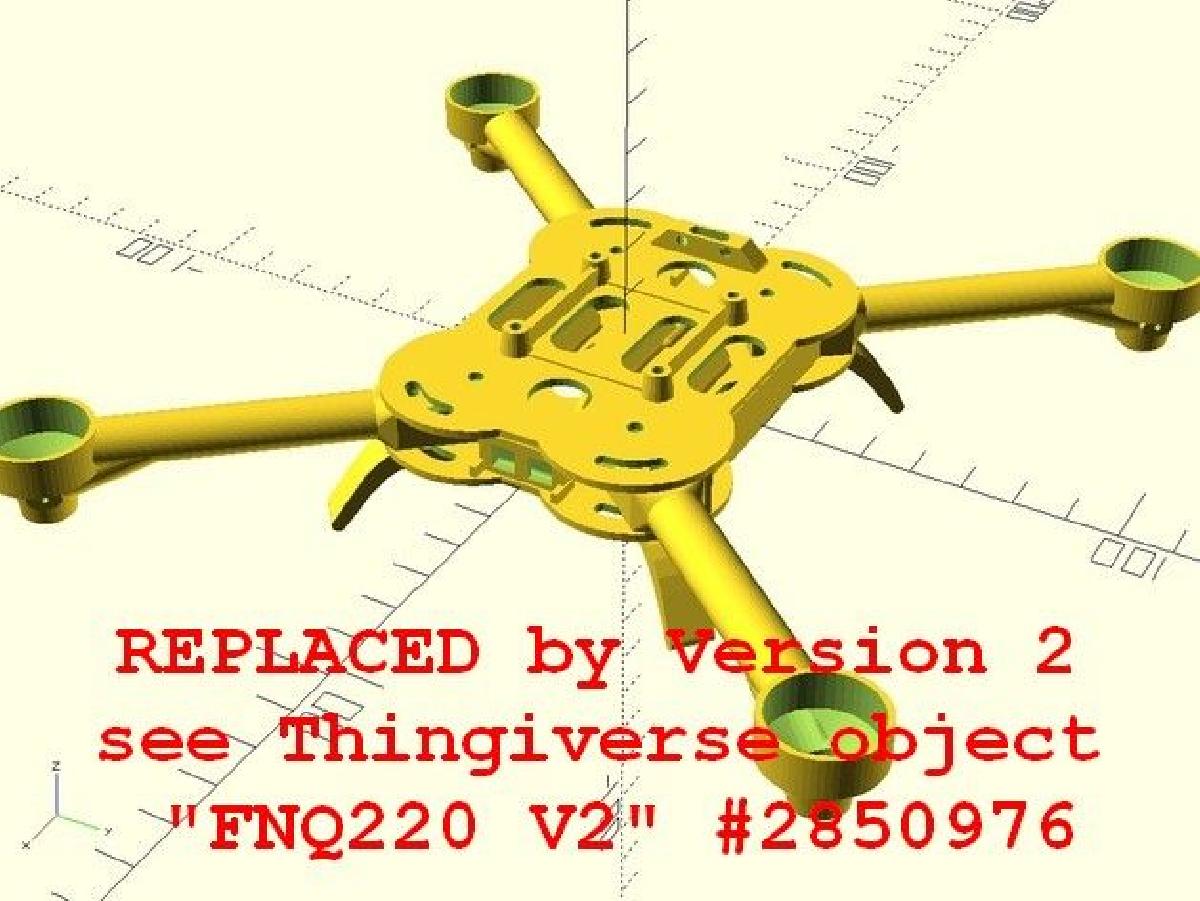

Quadricoptero Nano Dobravel FNQ220 (OpenSCAD parametrico)

Veiculos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Quadricoptero Nano Dobravel FNQ220 (OpenSCAD parametrico)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Quadricoptero Nano Dobravel FNQ220 (OpenSCAD parametrico) foi projetado para Impressora 3D. ATUALIZACAO 04-ABR-2018:SUBSTITUIDO pela Versao 2 - veja o objeto Thingiverse "FNQ220 V2, objeto #2850976"ATUALIZACAO 23-ABR-2016 (veja o arquivo openscad V.24):Correcao de bugs: os limitadores da posicao de voo do boom se adaptam a QUAD_W > 50°Recurso: limitadores com geometria de quadro cilindrico preenchido (StopperFill)ATUALIZACAO 04-MAR-2016 (veja o arquivo openscad V.23):Correcao de bugs: as ranhuras do boom sao simetricas agora, mesmo com Quad_W > 45°"Capa superior" adicional adicionada para selecao do customizador ("cov") por exemplo, para GPSAlguns parametros ajustaveisATUALIZACAO 28-FEV-2016 (veja o arquivo openscad):V.22 adaptado ao Customizer:A maioria dos componentes selecionaveis via customizadorAs dimensoes principais e recursos sao amplamente personalizaveisHinge do boom otimizado para melhor embalagem de cabos do motorEstrutura superior opcionalmente sem domos de fixacao do controlador de vooPernas com altura estendida variavel para gimbals "pendurados baixos"Muitas outras pequenas otimizacoes devido aos calculos do customizadorATUALIZACAO 25-07-2015 (veja o arquivo openscad):V.20 com tipo de motor adicional: Boom com suporte para motor DYS BX1306 (HK #66402) adicionado(motor com conceito de fixacao padrao por 4 parafusos), muito robusto!veja o arquivo openscad (ou fnq220_boom-bx1306_v19.stl) Observacao: Este boom e impresso com o lado da helice voltado para cima(o boom HK2811 deve ser impresso de cabeca para baixo) Placa adaptadora para FC Flip32-mini adicionada (se adapta ao formato 31x31) Partes restantes nao mudaram (podem ser usadas a partir da V.18) Meu "FNQ #2" esta chegando (PLA 3D Fila preto magico) com os motores DYS--> veja a foto da galeria.... ATUALIZACAO 19-07-2015 (veja o arquivo openscad):V.18 com melhorias significativas em relacao a V.15: Suporte do motor reforcado (fixacao robusta do motor mesmo com PLA 3D Fila) Pernas reforcadas (podem ser impressas de lado) Carcaca inferior reforcada (suportes de ESC mais largos) Tamanho padrao aumentado para 90x70mm Placa para FC com formato de 30.5 x 30.5mm (Naze32, CC3D, Flip32) Suporte de antena para Jeti RSAT (opcional) Suporte para LED para 2 x Neopixel 5x5mm (opcional) O voo inaugural foi perfeito com esta versao (usando Lipo 2s 800mAh, motores HK 2811-2000, AfroFlight rev5, Jeti RSAT1). Um pequeno quadricoptero com distancia entre motores de 220mm para motores de acionamento direto. Todos os booms sao dobraveis, entao cabe em uma bolsa pequena para levar a qualquer lugar... Motores brushless HK 2811-2000 de 10g se conectam ao suporte do motor sem suporte adicional, seus cabos estao protegidos dentro dos booms. Entre a estrutura inferior e superior ha espaco para 4 x ESCs Plush 6A e um controlador de voo com formato de 30.5x30.5mm ou 45x45mm se acomoda por cima. Todos os componentes sao projetados para serem impressos em PLA sem estruturas de suporte adicionais. Os booms ocos sao otimizados em peso e fixados com parafusos M3 ao quadro, podendo ser impressos ate mesmo com impressoras 3D pequenas. O quadricoptero completo e projetado com dimensoes principais parametricas, facilitando a "expansao" de um comprimento de quadro de 86mm ate 160mm, se espaco adicional para FPV, gimbals etc. for necessario. As partes da estrutura tem design simples, apenas com fixacao para ESC, bateria e FC. Mais enfeites podem ser adicionados mais tarde. Sinta-se a vontade para brincar com o design!

Baixar

O arquivo denominado **Quadricóptero Nano Dobravel FNQ220** é um modelo 3D desenvolvido para ser impresso em impressoras 3D, usando linguagem OpenSCAD para programação paramétrica. Este modelo é uma versão compacta de um quadricóptero, ideal para entusiastas de drones que buscam um equipamento portátil e fácil de transportar.

### Principais Características do Modelo:

1. **Design Compacto e Dobrável**: A principal inovação deste modelo é a sua estrutura dobrável, o que permite uma fácil armazenagem e transporte. Os booms (braços do quadricóptero) podem ser recolhidos, permitindo que o dispositivo caiba em uma bolsa pequena, tornando-o conveniente para viagens.

2. **Materiais e Impressão**: O projeto foi otimizado para ser impresso em PLA, um material comum e amplamente utilizado na impressão 3D. A estrutura foi pensada para não necessitar de suportes adicionais durante a impressão, facilitando o processo.

3. **Parametrização**: O modelo é totalmente parametrizado, permitindo que os usuários ajustem as dimensões e características principais conforme suas necessidades. É possível estender o comprimento do quadro, adaptando-o para diferentes configurações, como a instalação de câmeras FPV ou gimbals.

4. **Suporte para Componentes Eletrônicos**: O FNQ220 inclui espaço apropriado para componentes essenciais, como ESCs (controladores eletrônicos de velocidade) e controladores de voo, com adaptadores específicos para diferentes modelos (por exemplo, Naze32, CC3D, Flip32). Isso torna a montagem e configuração do quadricóptero mais prática.

5. **Atualizações Constantes**: O autor do projeto fez diversas atualizações ao longo do tempo (como descrito na introdução), corrigindo bugs e incorporando novos recursos, como suportes para diferentes tipos de motores, melhorias na estética e reforços estruturais.

6. **Facilidade de Personalização**: O uso do OpenSCAD permite que usuários com conhecimentos básicos em programação possam personalizar o modelo, adicionando características ou modificando design conforme desejado, o que é uma grande vantagem para criadores e hobbistas.

7. **Especificações Técnicas**: O modelo tem uma distância de motor de 220mm e é projetado para motores brushless, como o HK 2811-2000. Além disso, o local de instalação dos cabos foi otimizado para garantir uma montagem limpa e organizada.

### Considerações Finais:

O **Quadricóptero Nano Dobravel FNQ220** representa uma opção excelente para quem busca uma solução acessível e customizável no mundo dos drones. Com suas características práticas e a possibilidade de personalização, ele se adapta a diferentes necessidades e preferências de usuários. Além disso, as constantes atualizações demonstram um compromisso com a melhoria contínua, garantindo que o modelo se mantenha relevante em um campo tecnológico em rápida evolução. Este projeto não apenas promove a impressão 3D, mas também incentiva a criatividade e o envolvimento dos entusiastas na construção de suas próprias máquinas.
