Sobre o objeto 3D Punho de Serra Tico Tico com Revista de Laminas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

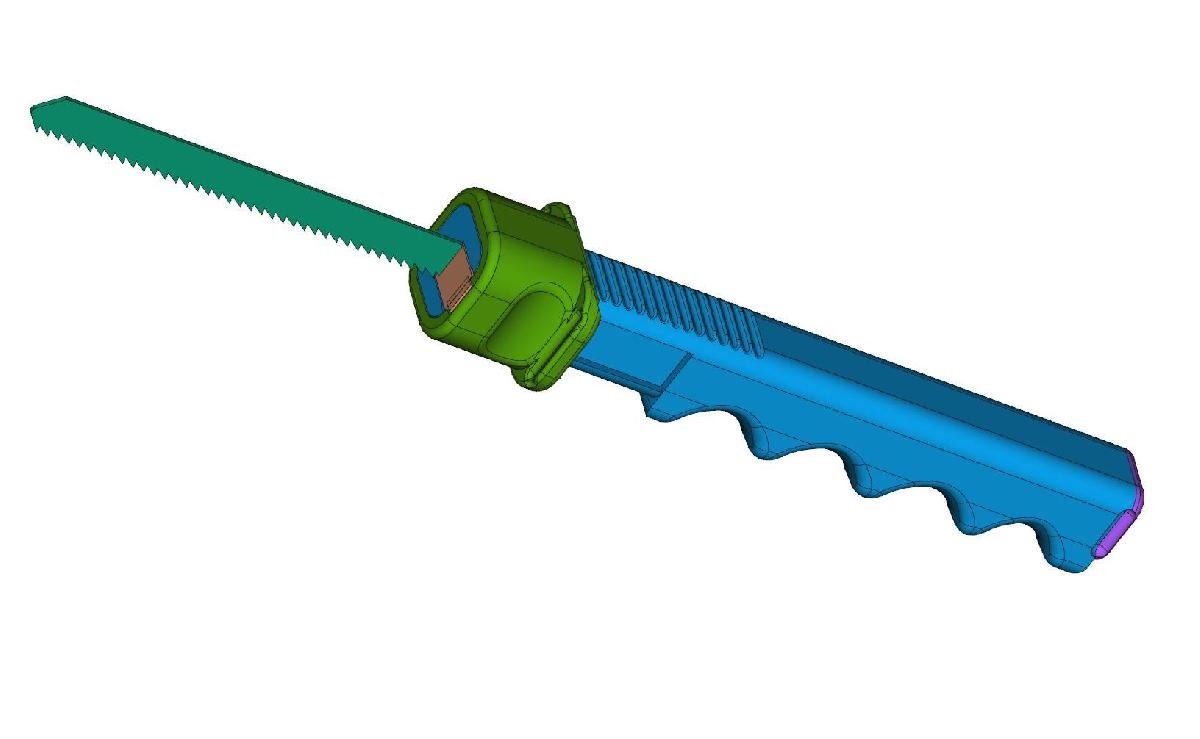

Punho de Serra Tico Tico com Revista de Laminas foi projetado para Impressora 3D. Mango para laminas de serra tico-tico, com compartimento para laminas. Por favor, veja meu Mango de Serra Tico-Tico Melhorado. Esta e uma alca para fixar laminas de serra tico-tico com um espaco interno para armazenar ate 10 laminas (dependendo da espessura). O sistema de mordente em cunha e grampos deslizantes proporciona otimo agarre da lamina, evitando que a lamina se mova ao serrar. O design foi feito para ser impresso em ABS. Antes de imprimir, veja as instrucoes de impressao. Para evitar o uso de substratos dificeis de remover, a alca e impressa em duas metades e, em seguida, colada com cola de PVC ou unindo as duas partes e aplicando acetona na uniao. Esta penetrara por acao capilar, unindo as duas pecas de forma solida. Antes da montagem, pode ser necessario lixar a parte frontal da alca ate que o grampo escorregue sem esforco. Para montar a tampa, insira os dois ganchos com a saliencia voltada para fora nos orificios retangulares da tampa, colando-os a tampa como indicado acima. Eles devem estar ligeiramente divergentes em relacao a tampa. Para obter um agarre otimo da serra, e necessario colar graos de lixa na mordente e na parte interna do orificio onde a serra esta inserida. Para conseguir isso, mergulhe alguns pedacos de papel de lixa (com suporte de tecido) na agua (Imagem de Areia 1). Em poucos minutos, a "areia" se desprendera do tecido (Areia 2). Remova os pedacos de tecido, enxague a areia e jogue a agua fora. A areia ficara no fundo do recipiente. Deixe-a secar. (Imagem Areia 3) Pegue a mordente, umedeca a parte inferior (o lado nao inclinado) com acetona para amolecer o ABS. Adicione mais acetona se evaporar. Repita por 30 segundos. Polvilhe a areia sobre esse lado e pressione um pouco para fazer aderir, retire a areia que nao grudar e achate pressionando com uma lamina de serra. Repita a operacao com o outro lado da alca, onde o suporte esta assentado. Cuidado para que a areia nao grude nas paredes e apenas no fundo. Se isso acontecer, remova a areia das paredes antes que seque (Imagem Areia 4). A imagem de Montagem mostra como montar uma serra na alca. Dependendo da espessura da serra montada, o grampo pode nao ir ate o final, mas a serra ficara bem fixada. Foi testado com serras de 0,8 a 1,5 mm de espessura. Um design de grampo ligeiramente mais longo foi incluido para uso se voce nao quiser usar o truque da lixa, mas o agarre da serra sera pior.

Baixar

O modelo 3D intitulado "Punho de Serra Tico-Tico com Revista de Laminas" é uma solução inovadora e prática para quem utiliza serras tico-tico em suas atividades de marcenaria ou outros projetos que exigem cortes de precisão. A ideia por trás desse projeto é combinar um cabo ergonômico que permite o acoplamento eficiente de lâminas de serra, ao mesmo tempo que oferece um espaço de armazenamento interno para até 10 lâminas, dependendo da espessura.

### Detalhes do Design

1. **Estrutura do Cabo**: O punho é projetado em formato de "T", facilitando o manuseio e o controle durante o uso. A ergonomia é um ponto chave, permitindo que o usuário mantenha uma pegada firme e confortável.

2. **Sistema de Amarração**: O sistema de mandíbula em cunha e a abraçadeira deslizante garantem um excelente agarre da lâmina, evitando que ela se mova durante o corte. Isso aumenta a segurança e a eficácia no uso do equipamento.

3. **Material**: O design foi especificado para ser impresso em ABS, um plástico conhecido por sua durabilidade e resistência ao impacto, tornando-o ideal para ferramentas manuais.

### Instruções para Impressão

- **Impressão em Duas Metades**: Para evitar a necessidade de suportes complicados, o cabo é impresso em duas partes que devem ser coladas após a impressão. Recomenda-se o uso de cola de PVC ou acetona para unir as peças, proporcionando uma junção sólida.

- **Preparação das Partes**: Antes da montagem, pode ser necessária a lixação da parte frontal do cabo para que a abraçadeira deslize suavemente.

- **Montagem da Tampa**: A tampa deve ser montada inserindo ganchos que devem ser colados corretamente, garantindo a estabilidade e a funcionalidade.

### Melhoria do Agarre da Lâmina

Para maximizar o agarre da lâmina de serra, é necessário colar grãos de lixa na mandíbula e na parte interna do buraco onde a lâmina é inserida. O processo detalha a utilização de papel de lixa e acetona para garantir que a areia se fixe adequadamente.

### Adaptabilidade

O design foi testado com serras de 0,8 a 1,5 mm de espessura, e o modelo vem com uma opção de abraçadeira ligeiramente mais longa para aqueles que preferem não usar o truque da lixa. No entanto, é importante notar que essa opção pode resultar em um agarre menos eficiente.

### Considerações Finais

Este modelo é uma excelente adição para qualquer entusiasta do trabalho manual ou profissional que busca aprimorar suas ferramentas de corte. A possibilidade de armazenar lâminas extras e a segurança proporcionada pelo design fazem dele uma solução prática e funcional. Além disso, o autor sugere a consulta ao seu modelo "Cabo de Tico-Tico Melhorado", o que indica um espírito de inovação contínua e aprimoramento de ferramentas no mercado.
