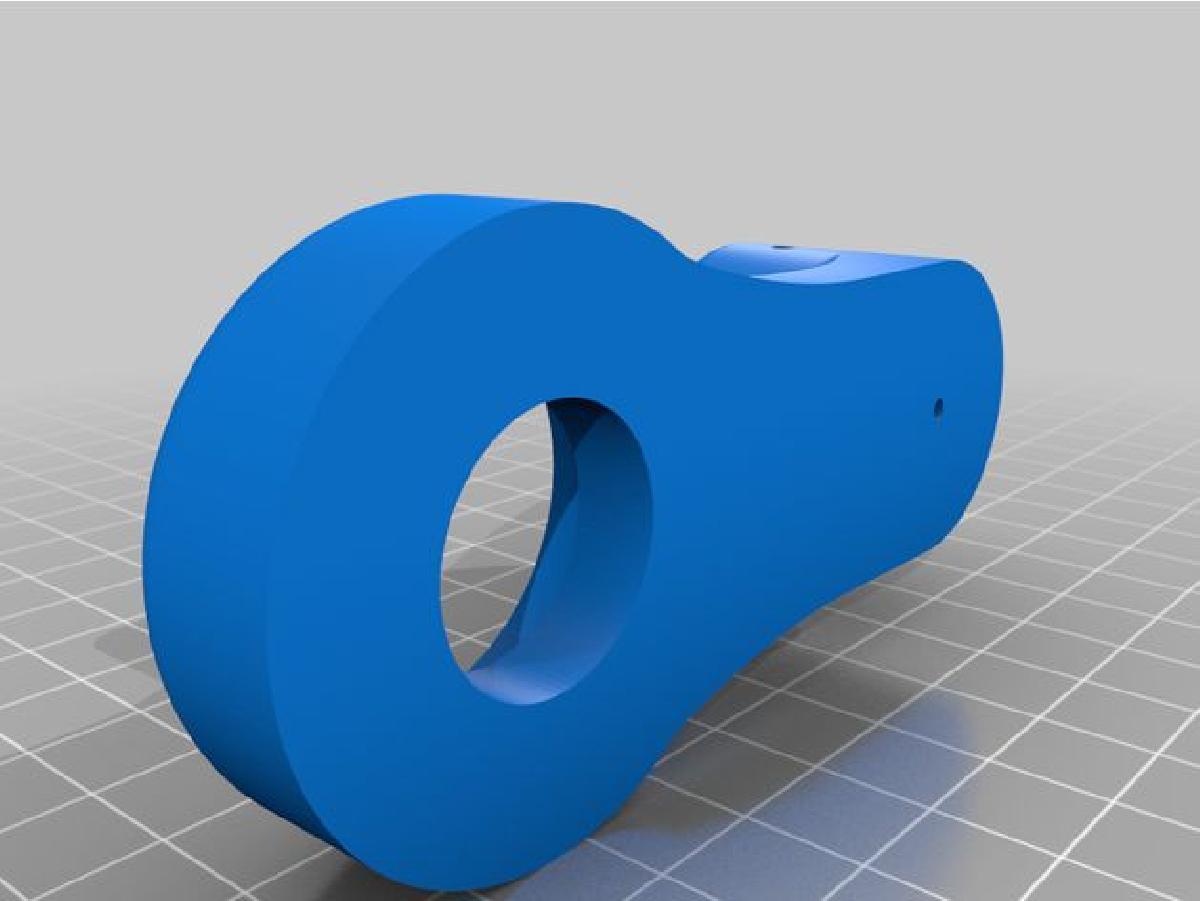

Protese de ajuda ao bicicleta (sem mao ou braco)

Outro

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Protese de ajuda ao bicicleta (sem mao ou braco)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Protese de ajuda ao bicicleta (sem mao ou braco) foi projetado para Impressora 3D. Este acessorio, permitindo andar de bicicleta sem uma mao ou um braco, foi criado para ser solido, facil de imprimir e adaptavel ao maior numero possivel de pessoas. Ele e impresso plano e deve ser termoformado! Siga o guia em video para impressao e montagem: https://youtu.be/kfhm9a0ICQU Escolha a versao principal. Para isso, voce precisa imprimir as seguintes pecas: - Bouchon X1 - Ferramenta x1 - Pinca guidao x1 (Termoformada ou a parafuso) - Suporte para braco nao movel x1 (crianca ou adulto) - Suporte movel x1 Uma segunda versao (versao alternativa) e proposta para casos especiais, ela oferece um ajuste adicional ao nivel do braco. Os parametros de impressao sao os seguintes: Altura da camada 0.2 Numero de linhas de paredes 5 Numero de camadas superiores 10 Numero de camadas inferiores 10 Preenchimento 40% Padrao do topo e do fundo concentrico Sem suporte automatico (suporte manual na pinca da bicicleta) Sem rafts ou saias Por favor, recompense meu trabalho enviando uma foto ou video da primeira utilizacao e me dando um retorno para possiveis melhorias em: [email protected] Pense em compartilhar para que todos possam se beneficiar. ATUALIZACAO 07/2021: Voce tem a opcao de tres versoes para o lado do braco: - Uma versao adulta mais robusta A - Uma versao infantil mais leve B - Uma versao alternativa para casos complexos C Para o lado da bicicleta, voce tem a escolha entre duas versoes: - Uma versao termoformada - Uma versao a parafuso, prevendo 2 parafusos M6 x35 e porcas de nylon (obrigado a Thierry Jaquet por esta versao)

Baixar

O modelo 3D intitulado "Prótese de ajuda ao bicicleta (sem mão ou braço)" é um acessório inovador que visa facilitar a prática do ciclismo para pessoas com mobilidade reduzida em membros superiores. Trata-se de um projeto cuidadosamente pensado para ser acessível, sólido e adaptável, com o objetivo de atender a uma ampla variedade de necessidades.

### Características do Modelo:
1. **Design e Impressão:**
- O acessório é projetado para ser impresso em uma impressora 3D utilizando um formato plano que deve ser posteriormente termoformado para alcançar a forma desejada. Isso permite uma construção mais simples e eficiente.
- O modelo pode ser adaptado para diferentes usuários, seja crianças ou adultos, oferecendo suporte nas atividades recreativas de ciclismo.

2. **Versões do Modelo:**
- **Versão Principal:** Consiste nas seguintes peças essenciais:
- Bouchon (X1)
- Ferramenta (X1)
- Pinça do guidão (versão termoformada ou parafusada)
- Suporte de braço não-móvel (versão para criança ou adulto)
- Suporte móvel (X1)
- **Versão Alternativa:** Para situações especiais, que permite ajustes adicionais para melhor adequação ao usuário.

3. **Parâmetros de Impressão:**
- Para obter o melhor resultado, existem recomendações específicas para a impressão:
- Altura da camada: 0,2 mm
- Número de linhas de parede: 5
- Número de camadas superiores e inferiores: 10 cada
- Preenchimento: 40%
- Padrão do topo e fundo: concêntrico
- Sem suporte automático: requer suporte manual na pinça do guidão.
- Sem raft ou saia.

4. **Versões do Acessório:**
- As opções para o lado do braço incluem:
- Versão robusta A para adultos.
- Versão leve B para crianças.
- Versão alternativa C para situações complexas.
- Para o lado da bicicleta, há duas versões:
- Termoformada.
- Com parafuso, que requer dois parafusos M6 x 35 e porcas de travamento.

### Instruções de Montagem e Compartilhamento:
O criador do projeto recomenda seguir um guia em vídeo disponível no YouTube para facilitar a impressão e montagem do acessório. Além disso, pede aos usuários que compartilhem suas experiências, enviando fotos ou vídeos da utilização inicial para o e-mail fornecido, visando potencialmente melhorar o design com base no feedback recebido.

### Considerações Finais:
Este projeto destaca-se por seu espírito inovador e pela preocupação com a inclusão e adaptabilidade. Ao incentivar o compartilhamento e a troca de experiências, o autor busca não apenas ajudar os usuários individuais, mas também contribuir para a comunidade em geral, permitindo que mais pessoas possam desfrutar do ciclismo de maneira mais acessível.
