Propulsao por jato de agua para barco RC codigo aberto completo

game

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Propulsao por jato de agua para barco RC codigo aberto completo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

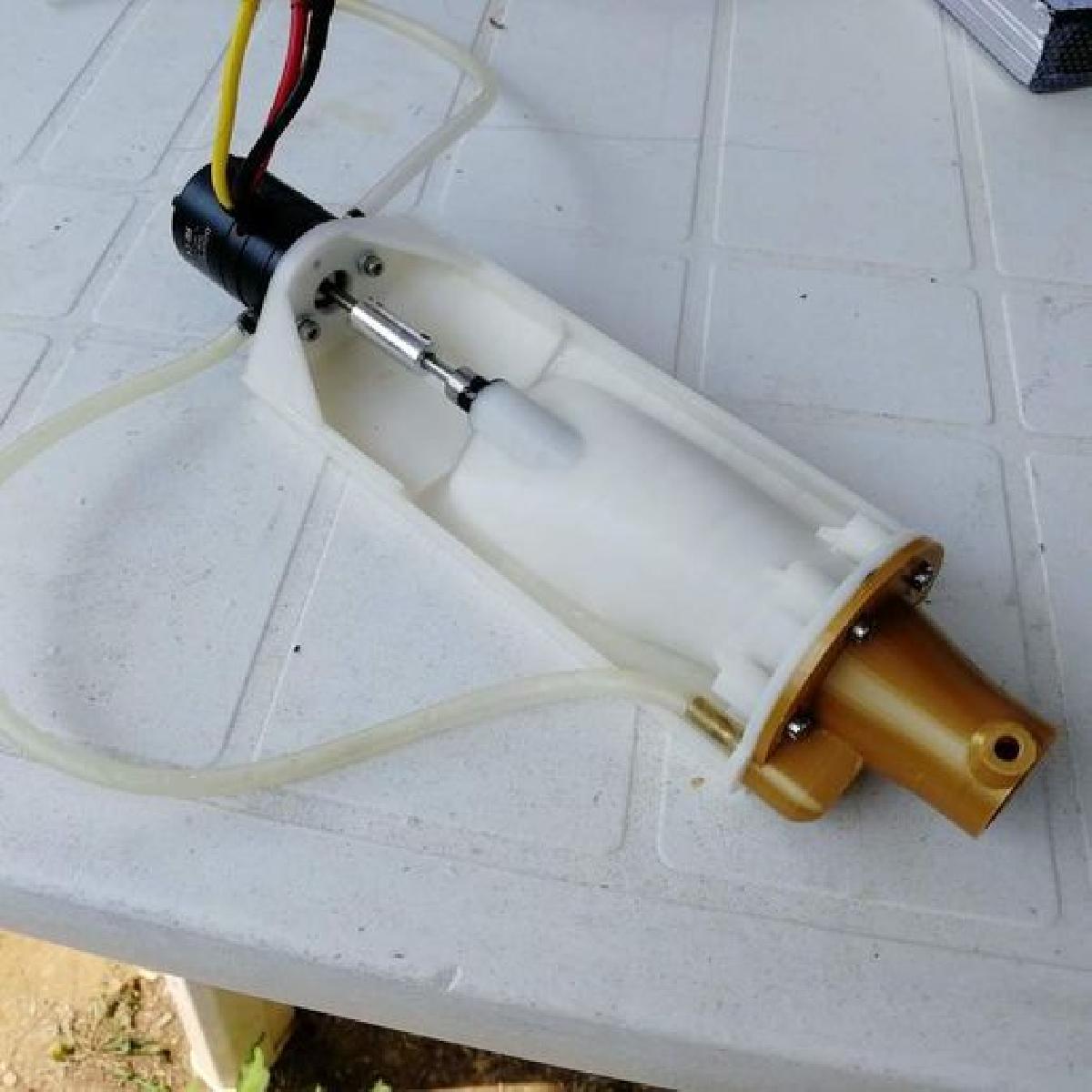

Propulsao por jato de agua para barco RC codigo aberto completo foi projetado para Impressora 3D. Estou tentando criar uma nova propulsao de barco a jato de agua para modelos RC. A versao atual usada pelo barco e a "v12". E completamente de codigo aberto (apenas para uso nao comercial, outra licenca sob solicitacao). **Nao hesite em adicionar comentarios sobre este design. Nao se esqueca de ler os comentarios, eles contem muitas informacoes uteis.** Projetado para um barco modelo de aproximadamente 1m. Imprimido em PLA 3D Fila, exceto o impulsor, que e de PETG XT 3D Fila. Precisa de insercoes de latao M3 de 5x5mm. A insercao em "jetRudler_v12.stl" e perfurada com uma broca de 3.2mm. As fontes OpenSCAD para v12 estao aqui: https://gitlab.com/jdobry/waterJet/tree/v12 NOTA: O passo do impulsor nao e ideal para a eficiencia do jato. E muito grande. Mas e ideal para imprimir. Nao testei outros valores de passo. E bom o suficiente para meu barco divertido, apenas por diversao. A mainPart e o motorHolder precisam ser colados juntos. Faca isso **APENAS** com o eixo montado no motor, nao sem ele. E necessario ter o motor e o eixo perfeitamente concentricos. Estou usando combo de motor 3536 1700KV+ESC (reprogramado pela firmware SimonK O_POWER=470; O_GROUND=47; POWER_RANGE=1600*CPU_MHZ/16+MIN_DUTY) com bateria LiPol 6000mAh 40C 3S. O resultado e 80A (930W) de potencia eletrica medida. EDICAO (2018-11-03): Este motor esta um pouco sobrecarregado e, apos algumas horas, esta queimado. Atualmente, planejo substitui-lo por um 3674 inrunner com jaqueta de resfriamento a agua. 2018-06-06: adicione mais informacoes 2018-06-05: primeira versao "final" publica v12 2018-06-02: Teste real do barco https://youtu.be/jG33dKuQeQY 2018-05-26: 3º teste https://youtu.be/VpkvRb1sVZo 2018-05-12: primeiro teste https://youtu.be/7qWh_Ipw2Fk https://photos.app.goo.gl/55UOe9A346dyhPs23
