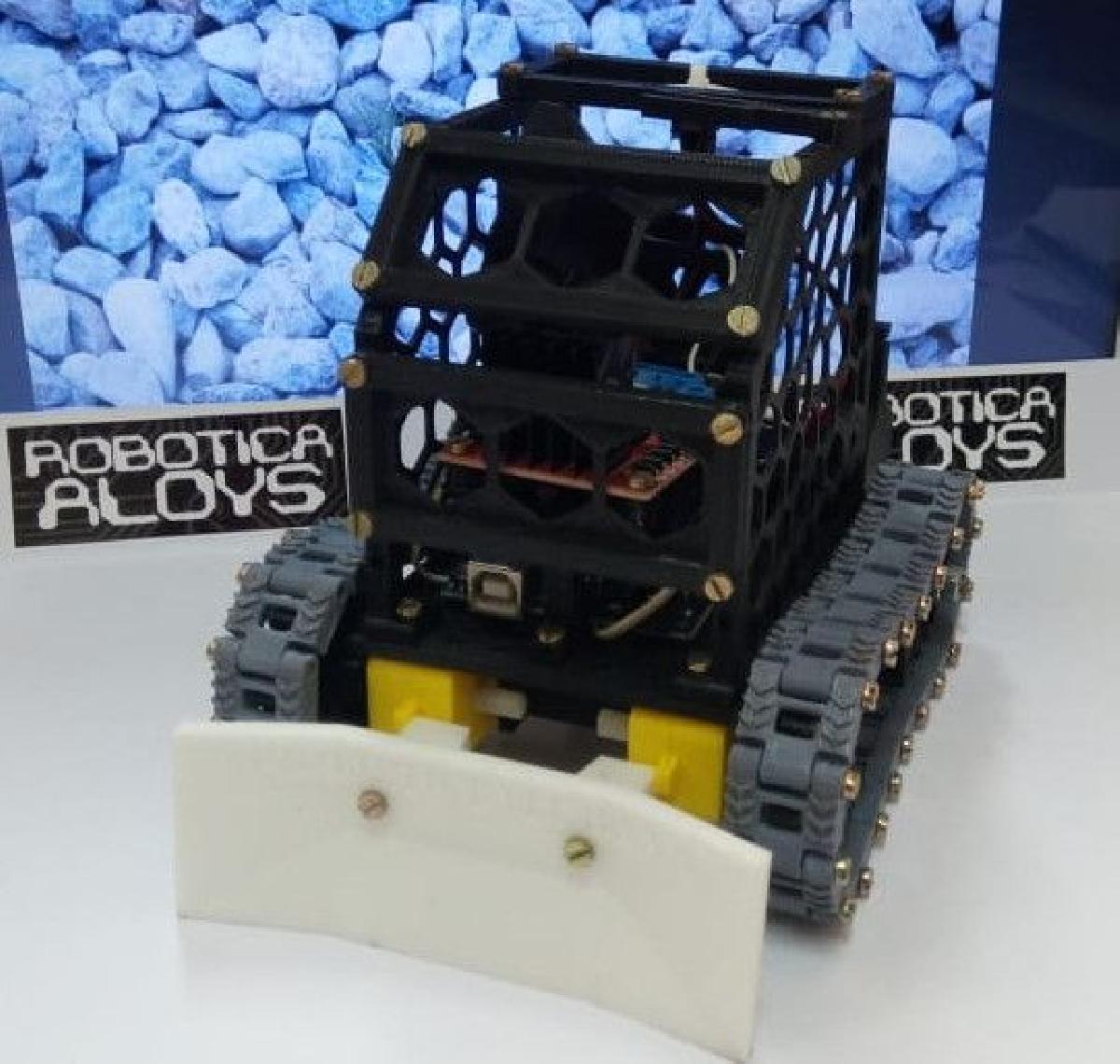

Sobre o objeto 3D PROJETO TATURANA

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

PROJETO TATURANA foi projetado para Impressora 3D. Arquivos para Projeto TaturanaUtilizados na Escola Municipal Aloys Joao Mannimpressoras 3D Cloner ST G1Impressao em PLA 3D FilaLayer Height – Altura de Camadas: 0,2mmFirst Layer Height – Altura Primeira de Camada: 0,3mmSurface – Perimetros: 2 - 3Surface – Top Solid: 2 - 3Surface - Bottom Solid: 2 - 3Infill – Preenchimento: 25% - 30% LINESRaft para Lamina Movel - Aconselhavel...Facebook: https://www.facebook.com/ProjetoTaturana/?hc_location=groupGrupo: https://www.facebook.com/groups/138284403564461/?ref=bookmarksLista de Eletronicos01 Arduino Uno01 Ponte H L298n02 Motor DC 3-6V - Eixo Duplo06 Leds 5mm (3 Cores)01 Buzzer01 Chave Liga Desliga01 Modulo Bluetooth HC-0502 Pack 04 Pilhas AA02 Plug P4 Macho02 Plug P4 Femea01 Sensor Ultrassonico HC SR-0402 Sensor Segue Linha01 Modulo Segue Linha 3 Sensores01 Modulo ReleLista de Pecas 3D01 Chassis01 Eixo_Traseiro01 Suporte_Geral01 Suporte_Ponte_H01 Suporte_Bateria01 Suporte_Pilhas01 Suporte_Rele02 Roda_Motor02 Roda_Livre01 Paredes_Laterais03 Grade_Hexagonal01 Suporte_HC0540 Esteira *(2 Esteiras de 20 Pecas)01 Suporte_Lamina_Movel01 Lamina_Movel00 Super_Estrutura_Nao_ImprimirLista de Ferragem40 Parafusos M3 x 08mm (Estrutura)40 Parafusos M3 x 20mm (Esteiras)04 Parafusos M3 x 35mm (Motores)02 Parafusos M5 x 30mm (Esticador)10 Porca M3 (Motores / Suportes)06 Porca M5 (Eixo e Esticador)01 Barra M5 x 130mm* (Eixo)ou 02 parafusos M5 x 30mmMaterial EXTRASoldadorEstanho de SoldaChave de fenda FinaChave Philips FinaAlicate BicoAlicate CorteFita IsolanteCola InstantaneaCola QuenteJumpers Macho – MachoJumpers Macho – FemeaArquivos Organizados Individualmente…Conforme ordem de Necessidade de MontagemA011_Chassis.stl Todas impressoras 01 Peca por vezA012_Eixo_Traseiro.stl Todas impressoras 01 Peca por vezA021_Suporte_Geral.stl Todas impressorass 01 Peca por vezA022_Suporte_Ponte_H.stl Todas Impressoras 01 Peca por vezA023_Suporte_Bateria.stl Todas Impressoras 01 Peca por vezA025_Suporte_Pilhas.stl Todas Impressoras 01 Peca por vezA026_Suporte_Rele.stl Todas Impressoras 01 Peca por vezA031_Roda_Motor.stl Todas Impressoras 01 Peca por vezA032_Roda_Livre.stl Todas Impressoras 01 Peca por vezA041_Paredes_Laterais.stl Todas Impressoras 01 Peca por vezA042_Grade_Hexagonal.stl Todas Impressoras 01 Peca por vezA043_Suporte_HC05.stl Todas Impressoras 01 Peca por vezA051_Esteira_40.stl Verificar Tamanho Mesa para 40 Pecas em 1 vezA052_Esteira.stl Todas Impressoras 01 Peca por vezA061_Suporte_Lamina_Movel.stl Todas Impressoras 01 Peca por vezA062_Lamina_Movel.stl Todas Impressoras 01 Peca por vezArquivos Organizados para Impressoras com Mesa de 200x200mmConforme ordem de Necessidade de MontagemLAB_2020_01_Geral.stl Mesas de 200 x 200mm Diversas Pecas 1º ArquivoLAB_2020_02_Rodas.stl Mesas de 200 x 200mm Diversas Pecas 2º ArquivoLAB_2020_03_Laterais.stl Mesas de 200 x 200mm Diversas Pecas 3º ArquivoLAB_2020_04_Grades.stl Mesas de 200 x 200mm Diversas Pecas 4º ArquivoLAB_2020_05_Esteiras.stl Mesas de 200 x 200mm Diversas Pecas 5º ArquivoLAB_2020_06_Lamina.stl Mesas de 200 x 200mm Diversas Pecas 6º ArquivoArquivos Organizados para Impressoras com Mesa de 320x220mmConforme ordem de Necessidade de MontagemST_3020_01_Geral.stl Mesas de 320 x 220mm Diversas Pecas 1º ArquivoST_3020_02_Geral.stl Mesas de 320 x 220mm Diversas Pecas 2º ArquivoST_3020_03_Geral.stl Mesas de 320 x 220mm Diversas Pecas 3º ArquivoZZZ_Super_Estrutura_Nao_Imprimir.stl Arquivo de Referencia Visual

Baixar

O **Projeto Taturana** é um interessante projeto educacional desenvolvido na Escola Municipal Aloys João Mann, que envolve a utilização de uma impressora 3D modelada para criar um robô ou dispositivo móvel. A impressão 3D é feita com uma impressora Cloner ST G1 utilizando PLA, um material comum na fabricação de objetos em 3D.

### Detalhes do modelo 3D

- **Altura de Camadas**: A altura padrão das camadas é de 0,2 mm, enquanto a altura da primeira camada é levemente mais alta, com 0,3 mm, o que ajuda na aderência inicial à mesa de impressão.
- **Perímetros e Sólidos**: O modelo é configurado com 2 a 3 perímetros e 2 a 3 camadas sólidas no topo e na parte inferior, que garantem maior resistência estrutural.
- **Preenchimento**: Usa um padrão de preenchimento de 25% a 30% através da técnica LINES, que oferece uma combinação entre leveza e resistência.
- **Raft**: É aconselhável o uso de um raft para a lâmina móvel, o que pode auxiliar na estabilidade durante a impressão.

### Componentes Eletrônicos Listados

O projeto também inclui uma lista abrangente de componentes eletrônicos que são essenciais para a montagem e operação do dispositivo. A lista inclui:

- **Arduino Uno**: Coração do controle do robô.
- **Ponte H L298n**: Para controle de motores DC.
- **Motores DC de Eixo Duplo**: Para movimentação.
- **Sensores**: Como o sensor ultrassônico HC SR-04 e sensores de linha, que são usados para navegação e detecção de obstáculos.
- **Módulo Bluetooth HC-05**: Para comunicação sem fio.
- **Vários LEDs e um Buzzer**: Para sinalização e feedback do sistema.

### Estrutura e Peças 3D

O modelo é organizado em várias peças, cada uma focada em partes específicas do projeto, como:

- **Chassi**: A base estrutural do robô.
- **Rodas**: Inclui rodas motorizadas e livres.
- **Suportes**: Vários suportes para componentes eletrônicos e estruturas do robô.

As peças estão organizadas em arquivos .STL individuais para facilitar sua impressão em qualquer impressora 3D, com orientações específicas sobre a ordem de montagem e quais peças podem ser impressas juntas.

### Organização dos Arquivos

Os arquivos estão organizados de maneira a facilitar a impressão em diferentes tamanhos de mesa, desde impressoras que comportam até 200x200 mm, até modelos que aceitam mesas de 320x220 mm. Também há um arquivo de referência visual que não é para impressão, designado como `ZZZ_Super_Estrutura_Nao_Imprimir.stl`.

### Materiais e Ferragens

Além das peças impressas em 3D, o projeto requer uma série de ferragens, como parafusos e porcas, além de ferramentas e materiais, como soldador e cola, que são necessários para a montagem final.

### Conclusão

O Projeto Taturana exemplifica uma aplicação prática de tecnologia em educação, integrando conhecimentos de eletrônica, programação e design 3D. Com uma lista bem elaborada de componentes e instruções de montagem, torna-se um excelente recurso para estudantes interessados em robótica e engenharia. Se houver interesse em saber mais ou interagir com a comunidade, links para grupos no Facebook são fornecidos.
