Sobre o objeto 3D Projeto: DrawingBot

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

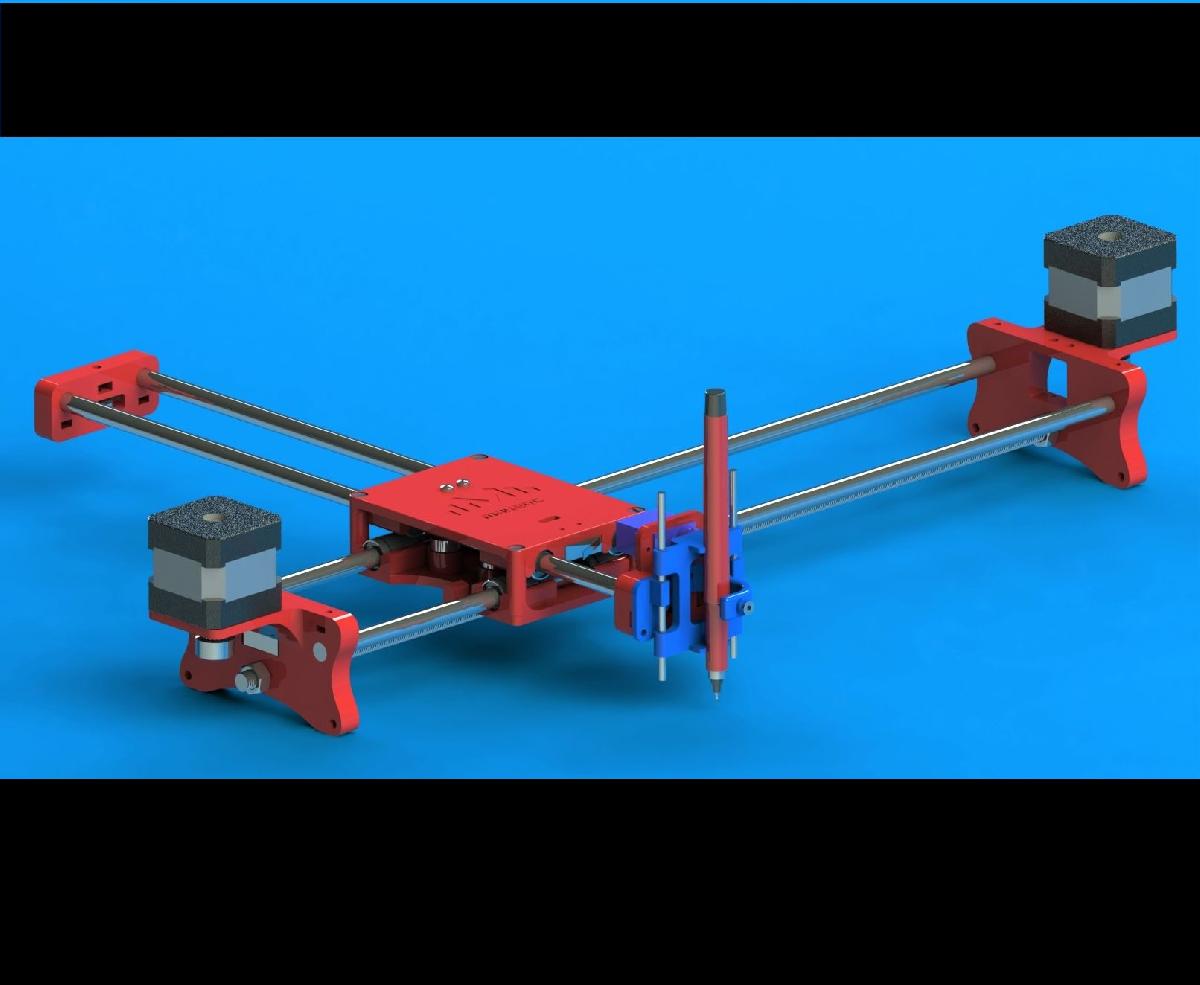

Projeto: DrawingBot foi projetado para Impressora 3D. DrawingBot e uma versao de Hardware Aberto da famosa maquina AxiDraw, que e um plotter de caneta, capaz de escrever ou desenhar em quase qualquer superficie plana. Ele pode escrever com canetas-tinteiro, marcadores permanentes e outros instrumentos de escrita para lidar com uma infinidade de aplicacoes. Suas caracteristicas de design exclusivas incluem uma cabeca de escrita que se estende alem da maquina, tornando possivel desenhar em objetos maiores que a propria maquina. TAMANHO DE IMPRESSAO X 334,5 mm Y 230 mm HARDWARE 2x Nema 17 2x Barra linear M8 x 450 mm, Eixo X 2x Barra linear M8 x 350 mm, Eixo Y 2x Barra linear de 3,5 mm de CDROM, Eixo Z (Voce pode encontra-las em um CDROM antigo) 1x Barra roscada M8x470 mm 8x Lm8uu ou impressas 1x Servo sg90 2x EndStop 2x Polia GT2 de 16 dentes 5x Rolamento 624zz 1x Correia GT2 de 2000 mm Parafusos e porcas M3 e M4 Porcas M8 ELECTRONICA Se preferir, voce pode usar Arduino uno com CNC Shield Se preferir, pode usar Arduino uno CNC Shield US $10,85 Firmware Envie Gcode para Arduino Doacoes PayPal https://www.paypal.me/AngDan

Baixar

**Projeto: DrawingBot - Descrição do Modelo 3D para Impressão em Impressora 3D**

O DrawingBot é uma incrível máquina de plotagem que se inspira no design da famosa AxiDraw, oferecendo uma versão de hardware aberto que pode ser construída com peças acessíveis e facilmente encontradas. Este projeto visa democratizar o acesso a ferramentas de desenho automatizadas, permitindo que entusiastas e makers possam criar obras de arte, escrever ou desenhar em superfícies planas com precisão.

### Características do DrawingBot:

- **Tamanho de Impressão:**
- *Eixo X:* 334,5 mm
- *Eixo Y:* 230 mm

Essas dimensões proporcionam uma área de trabalho generosa, permitindo a criação de desenhos detalhados e trabalhos criativos em uma variedade de superfícies.

### Hardware Necessário:

Para montar o DrawingBot, você precisará dos seguintes componentes:

#### Estrutural:
- **Motores:**
- 2x Motores de passo Nema 17
- **Guias Lineares:**
- 2x Barras lineares M8 x 450 mm (Eixo X)
- 2x Barras lineares M8 x 350 mm (Eixo Y)
- 2x Barras lineares de 3,5 mm de CDROM (Eixo Z) - Pode ser reaproveitada de um CDROM antigo.
- **Barra Rosca:**
- 1x Barra roscada M8 x 470 mm
- **Deslizadores:**
- 8x Lm8uu ou deslizadores impressos
- **Servo:**
- 1x Servo SG90
- **Sensores de Limite:**
- 2x EndStops
- **Polias e Correias:**
- 2x Polias GT2 de 16 dentes
- 1x Correia GT2 de 2000 mm
- **Rolamentos:**
- 5x Rolamentos 624zz
- **Parafusos e Porcas:**
- M3, M4 e porcas M8

### Eletrônica:

Para o controle do DrawingBot, você terá algumas opções:

- **Controlador:**
- *Arduino Uno com CNC Shield*
- Opcionalmente, você pode encontrar uma CNC Shield no Aliexpress em torno de $10,85.

#### Firmware:
- O firmware utilizado para controlar o DrawingBot é o [GRBL-servo](https://github.com/robottini/grbl-servo).
- Para enviar G-code ao Arduino, você pode usar o software disponível em [zapmaker.org](http://zapmaker.org/projects/grbl-controller-3-0/).

### Doações:
Se você gosta do projeto e deseja contribuir, sinta-se à vontade para fazer uma doação via PayPal: [Doações PayPal](https://www.paypal.me/AngDan).

### Conclusão:
O DrawingBot é um projeto fascinante que combina tecnologia, arte e a filosofia do hardware aberto. Ele permite que qualquer pessoa, desde iniciantes a experientes, desenvolvam suas habilidades e explorem a criação automatizada. Isso demonstra a força da comunidade maker, onde o compartilhamento de conhecimento e recursos é fundamental para a inovação.

Você pode seguir e se atualizar sobre novos projetos e inovações pela página do [MakerCMx no Facebook](https://www.facebook.com/MakerCMx).
