Projetando um Conteiner Articulado "Imprimir no Local" Parametrico Usando Autodesk Fusion 360

Vario

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Projetando um Conteiner Articulado "Imprimir no Local" Parametrico Usando Autodesk Fusion 360

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Projetando um Conteiner Articulado "Imprimir no Local" Parametrico Usando Autodesk Fusion 360

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

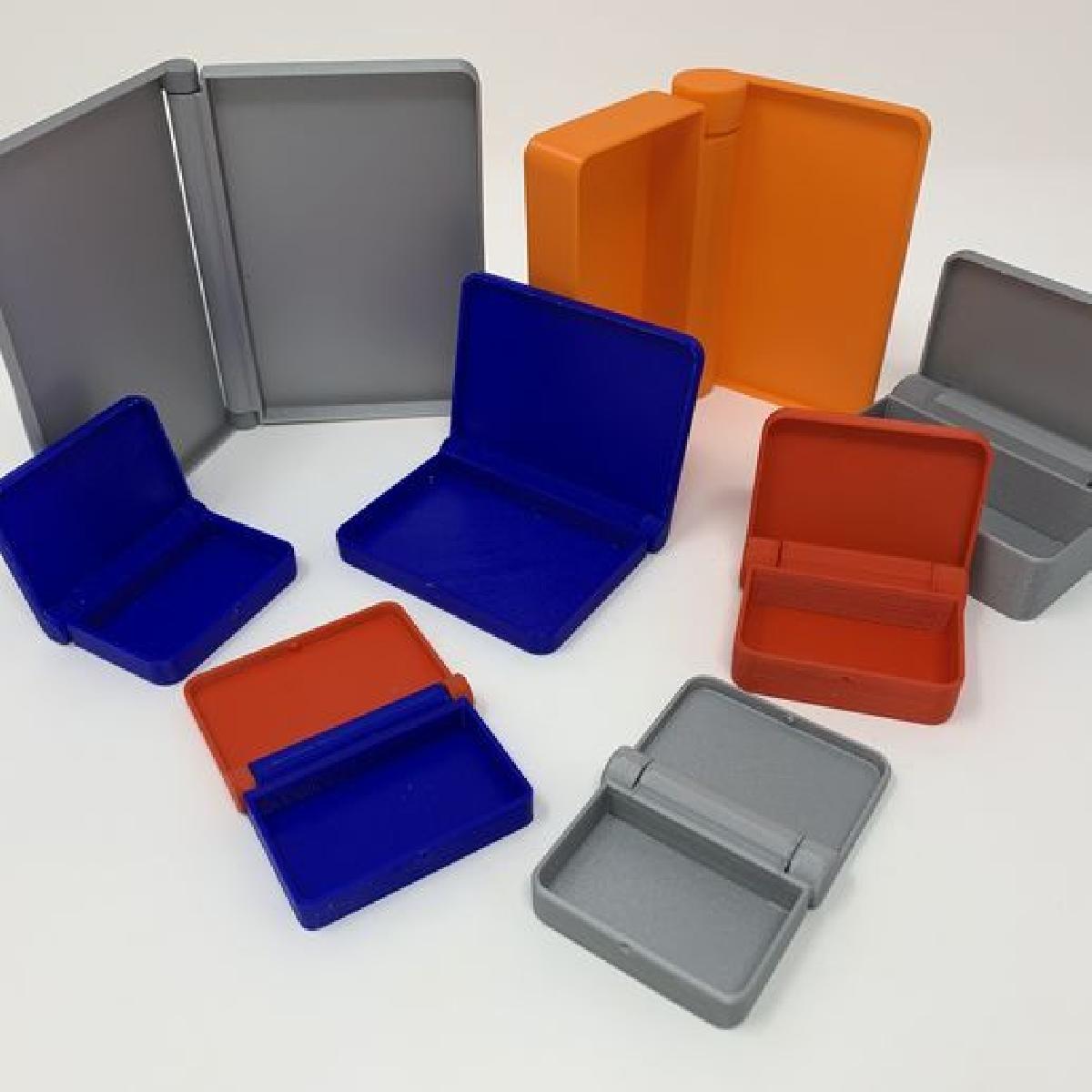

Projetando um Conteiner Articulado "Imprimir no Local" Parametrico Usando Autodesk Fusion 360 foi projetado para Impressora 3D. Os oito diferentes tamanhos e cores de recipientes dobrados impressos em 3D "imprimir no lugar" que aparecem na fotografia da capa deste tutorial tem uma coisa em comum: todos foram impressos a partir de um unico modelo do Autodesk Fusion 360 usando "modelagem parametrica". Em um ambiente CAD, um modelo parametrico e um modelo cujo tamanho e / ou forma podem ser alterados simplesmente mudando os valores dimensionais. Neste modelo, especifiquei os valores dimensionais no menu "Alterar Parametros" do Autodesk Fusion 360 para as dimensoes de Comprimento, Profundidade, Altura, Espessura e Tolerancia de um simples recipiente dobrado "imprimir no lugar". Em seguida, projetei esbocos para a base, tampa e dobradicas de bola e soquete, e extrudei os varios componentes, usando os valores dimensionais que inseri. Assim, para alterar o comprimento do recipiente, simplesmente mudo a dimensao Comprimento; para alterar a profundidade, mudo a dimensao Profundidade; e para alterar a altura, mudo a dimensao Altura. Quando qualquer um dos valores dimensionais no menu Alterar Parametros e alterado, o Autodesk Fusion 360 reconstroi o recipiente para as novas dimensoes, criando um novo modelo pronto para impressao 3D, gracas a modelagem parametrica. Enquanto projetava este modelo, amigos meus questionaram por que eu simplesmente nao escalava o modelo usando o Cura (o fatiador que usamos) antes da impressao. A resposta e que quando o Cura escala um modelo, ele escala tudo, incluindo as tolerancias (ou "folgas") entre as partes. Assim, ao ser escalado para cima, a dobradica fica solta, e ao ser escalado para baixo, a dobradica fica apertada, ou ate mesmo "soldada". A modelagem parametrica garante que as dimensoes de Tolerancia (folga) especificadas pelo usuario sejam mantidas a medida que as dimensoes do modelo sao alteradas. Agora as advertencias, o modelo nao esta isento de falhas. Por exemplo, nenhum limite foi imposto aos valores dimensionais, portanto, inserir valores "razoaveis" depende do usuario. Sugiro usar valores iguais ou superiores aos que inicialmente coloquei no menu Alterar Parametros. Valores negativos sao definitivamente inadmissiveis, e valores excessivos de Altura em relacao aos valores de Comprimento e Largura causarao efeitos colaterais interessantes e problematicos. Se valores "nao razoaveis" forem inseridos, erros podem (ou nao) aparecer na linha do tempo do modelo para avisar que o modelo, com as dimensoes especificadas, nao e imprimivel, entao examine tanto os componentes da base quanto da tampa antes de imprimir. E como testar todas as possiveis combinacoes de valores dimensionais exigiria um tempo muito alem da minha vida restante, simplesmente nao tive tempo para testa-las todas. Inclui o arquivo do Autodesk Fusion 360 "Print In Place Parametric Hinged Container v1.f3d", que inclui os detalhes do modelo, e nos passos que se seguem estao videos mostrando as etapas que realizei na criacao deste modelo (os videos podem estar ligeiramente desatualizados, entao fique com o arquivo .f3d para detalhes atualizados). E altamente recomendado ter familiaridade com o ambiente do Autodesk Fusion 360, e estou sempre aberto a perguntas, sugestoes, comentarios e criticas (favoraveis, por favor), entao sinta-se a vontade para comentar e farei o meu melhor para responder sobre por que escolhi os metodos que utilizei na criacao deste modelo. Como de costume, provavelmente esqueci um arquivo ou dois ou quem sabe o que mais, entao se voce tiver alguma duvida, por favor, nao hesite em aponta-las, pois eu cometo erros com frequencia. Projetado usando Autodesk Fusion 360, fatiado usando Cura 3.5.1, e impresso em PLA 3D Fila em uma Ultimaker 2+ Extended e uma Ultimaker 3 Extended. Passo 1. https://www.youtube.com/watch?v=--rvrzCc0zY O design do modelo comeca com a dimensionamento, e eu recomendo comecar com os valores mostrados no video. Passo 2. https://www.youtube.com/watch?v=xRGfBjjjOAE Neste passo, o perimetro externo da base e definido como uma serie de linhas usando as dimensoes Largura e Profundidade (observe que um retangulo nao foi usado nesta etapa, ja que quando os chanfros de canto externos de 4 mm sao adicionados, as restricoes do retangulo sao removidas, causando a falha do modelo). A espessura da parede da base e definida em direcao ao interior da base usando a dimensao Espessura. Finalmente, a base e extrudada. Passo 3. https://www.youtube.com/watch?v=Jc7OKoUhcgo Neste passo, o esboco e a extrusao para a dobradica da base sao criados. Observe que a linha central da dobradica esta (Altura / 2) acima do eixo X. Passo 4. https://www.youtube.com/watch?v=IuY6uCjj1Tw Neste passo, o esboco e o revolver para as juntas esfericas da dobradica da base sao criados. Passo 5. https://www.youtube.com/watch?v=go69aT51X8A Neste passo, o perimetro interno da tampa e definido como uma serie de linhas usando as dimensoes Largura, Profundidade e Tolerancia (observe que um retangulo nao foi usado nesta etapa, ja que quando os chanfros de canto externos de 4 mm sao adicionados, as restricoes do retangulo sao removidas, causando a falha do modelo). A espessura da parede da tampa e definida em direcao ao exterior da tampa usando a dimensao Espessura. Finalmente, a tampa e extrudada. Passo 6. https://www.youtube.com/watch?v=a5mrG3bHNmo Neste passo, o esboco e o revolver para os conectores da dobradica da tampa sao criados. Passo 7. https://www.youtube.com/watch?v=f_XyWosQbZk Neste passo, o esboco e as extrusoes para os conectores da tampa a tampa sao criados. Passo 8. https://www.youtube.com/watch?v=RgUQuApNmY0 Neste passo final, cor, junta, limites da junta e animacao da tampa sao criados. E e assim que eu criei o Design de um Recipiente Dobradicado "Imprimir no Lugar" Parametrico Usando Autodesk Fusion 360. Espero que voce tenha gostado!
