Sobre o objeto 3D Programador ESP8266
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

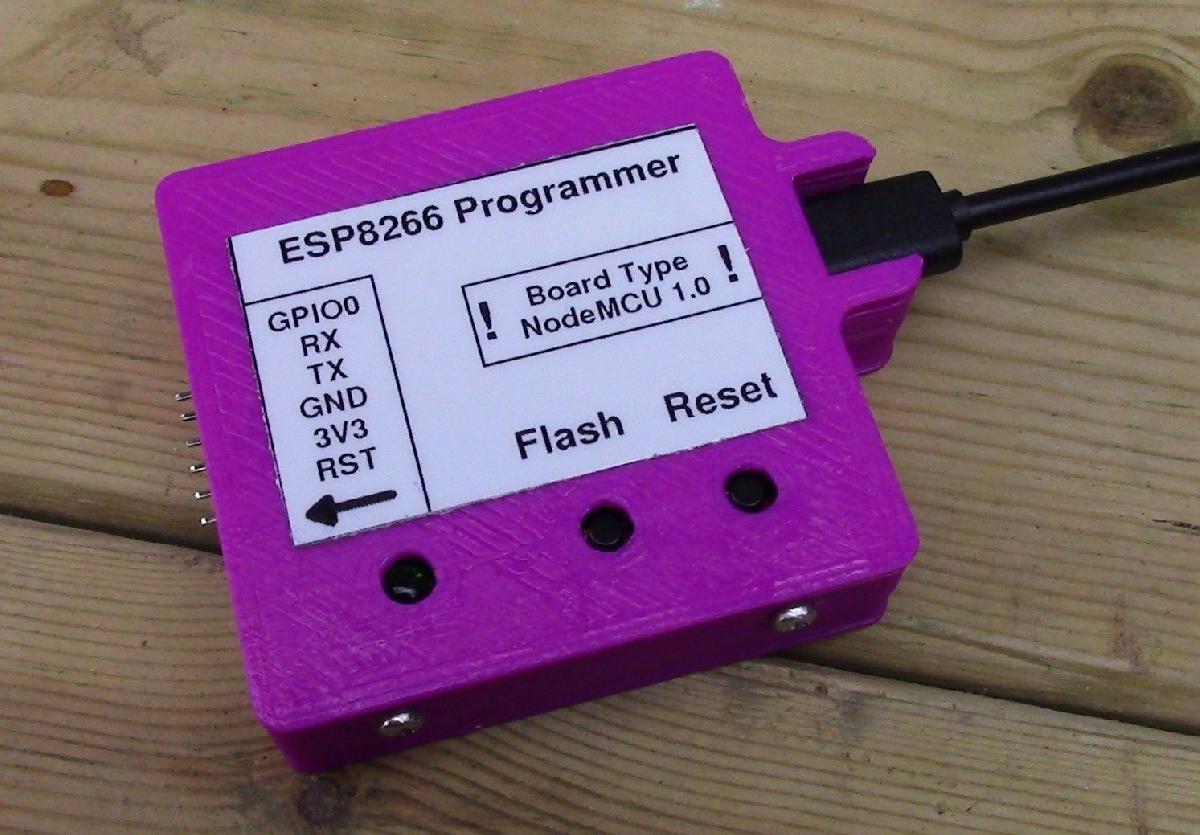

Programador ESP8266 foi projetado para Impressora 3D. Para colocar o ESP8266 em modo de programacao, precisamos manter a entrada GPIO0 baixa durante um ciclo de reset ou inicializacao. O modulo NodeMcu cuida disso durante a programacao, nao e necessario pressionar nenhum botao, basta programar a partir do Arduino IDE. O modulo NodeMcu mantem o GPIO0 baixo e brevemente mantem o reset baixo, entao o IDE programa o chip. Tente aumentar a velocidade de upload do Arduino IDE. 230400 baud funciona bem e economiza tempo.PecasPlaca NodeMcu - http://www.ebay.com/itm/NodeMcu-Lua-ESP8266-CH340G-WIFI-Internet-Development-Board-Module-/161833537754?hash=item25ae07d0da:g:D0MAAOSw4DJYhBmjLED Verde de 5mmTransistor NPN BC184L (ou qualquer transistor de sinal)Resistor de 10KResistor de 2K2Resistor de 330R (faltando no esquema)Conector de 6 pinos em angulo de 90 grausPlaca de prototipagem, cortada no tamanho.Interruptor Tact de 6mm com botao de 7mm ou maiorVeja o Youtube para mais detalhes = https://www.youtube.com/watch?v=P2UC_UFZNS8&feature=youtu.be
