Sobre o objeto 3D PrntDGW

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

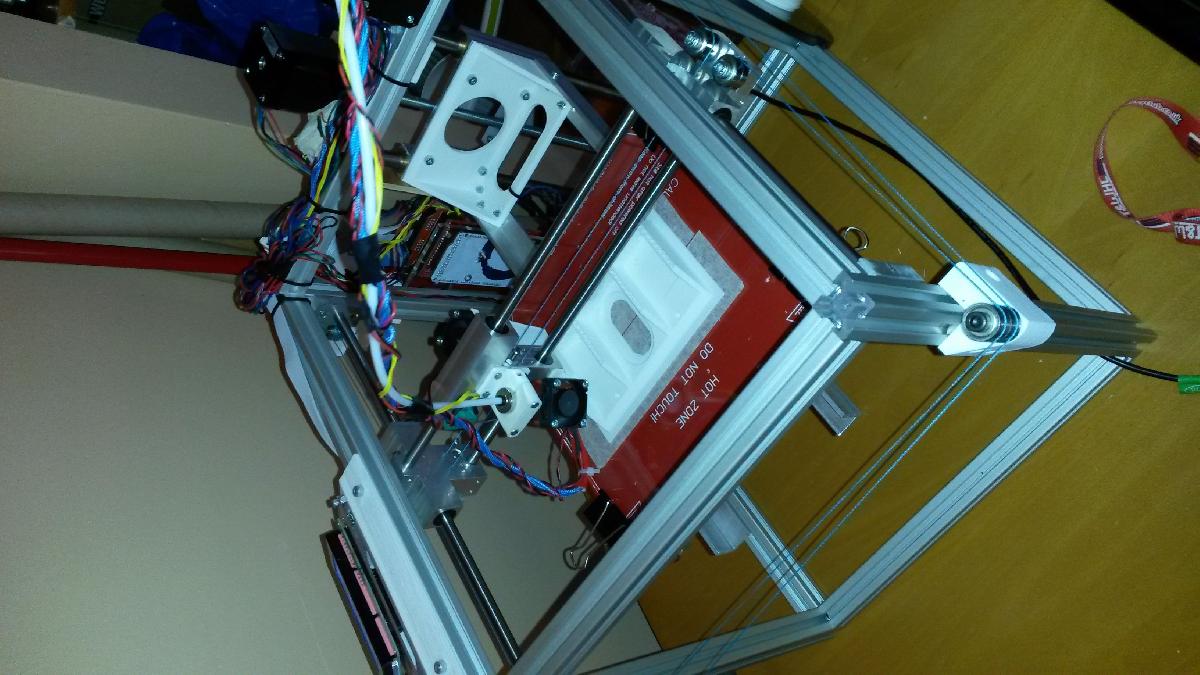

PrntDGW foi projetado para Impressora 3D. Comecei a partir do PrntQB V2 do AndyCart ha 9 meses e tenho feito melhorias graduais para chegar a isso. Algumas caracteristicas principais:As polias offset na frente evitam o atrito da corda, isso nao afeta a geometria corexy.Carreteis de aluminio, descobri que a impressora que usei para fazer os carreteis iniciais nao conseguia fazer furos retos, entao recorri a fresadora.O carro X Y tem 75mm de largura, os iniciais tinham 25mm e isso se provou muito estreito, resultando em folga significativa na cabeca de impressao.Os buchas sao simplesmente feitas em um torno a partir de barra de nylon com um furo de 8,1mm.Atualmente estou tentando lubrificante seco para proteger as hastes de aco prateado da corrosao.Os pequenos rolamentos 623 sao bastante folgados, os 625 sao muito melhores.Apos algumas experimentacoes com o acionamento Z, a melhor configuracao parece ser ter a barra roscada encostada no eixo do motor dentro do acoplador flexivel. O rolamento na parte inferior impede que a barra se mova para baixo quando o carro esta sendo levantado.Os suportes para o eixo z sao pecas separadas para que o espacamento seja determinado apenas pelo carro.Mudei de uma polia de acionamento reta para o estilo de roldana em forma de oito. Isso impede que a corda se mova para cima e para baixo na polia de acionamento, o que parecia afetar a precisao a medida que os angulos mudam. No entanto, isso tem sido bastante problematico ate agora, parece haver uma pequena quantidade de deslizamento da corda de acionamento na polia, causando o deslocamento das camadas subsequentes. Desde entao, voltei ao antigo sistema de uma polia simples e sem roldana, isso funciona muito melhor, mas a precisao nao e otima (mais ou menos cerca de 0,3%). Entao, bom o suficiente para muitas coisas.Video: https://youtu.be/n_YZ6EtYQfYEdicao: O Thingiverse nao esta me deixando postar comentarios, para responder ao mbthor:Obrigado. Eu carreguei um video de antes de voltar ao antigo sistema de acionamento. Os sulcos foram feitos usando uma ferramenta com um insert que tinha um raio de aproximadamente 0,5mm, entao eles sao arredondados. Meus rolamentos/suportes de roldana sao ruins e nao estao totalmente verticais, o que pode estar contribuindo, nao tenho certeza. Com as roldanas, ha um comprimento muito maior de linha entre a entrada e a saida do sistema de acionamento, o que pode ter algo a ver com isso.
