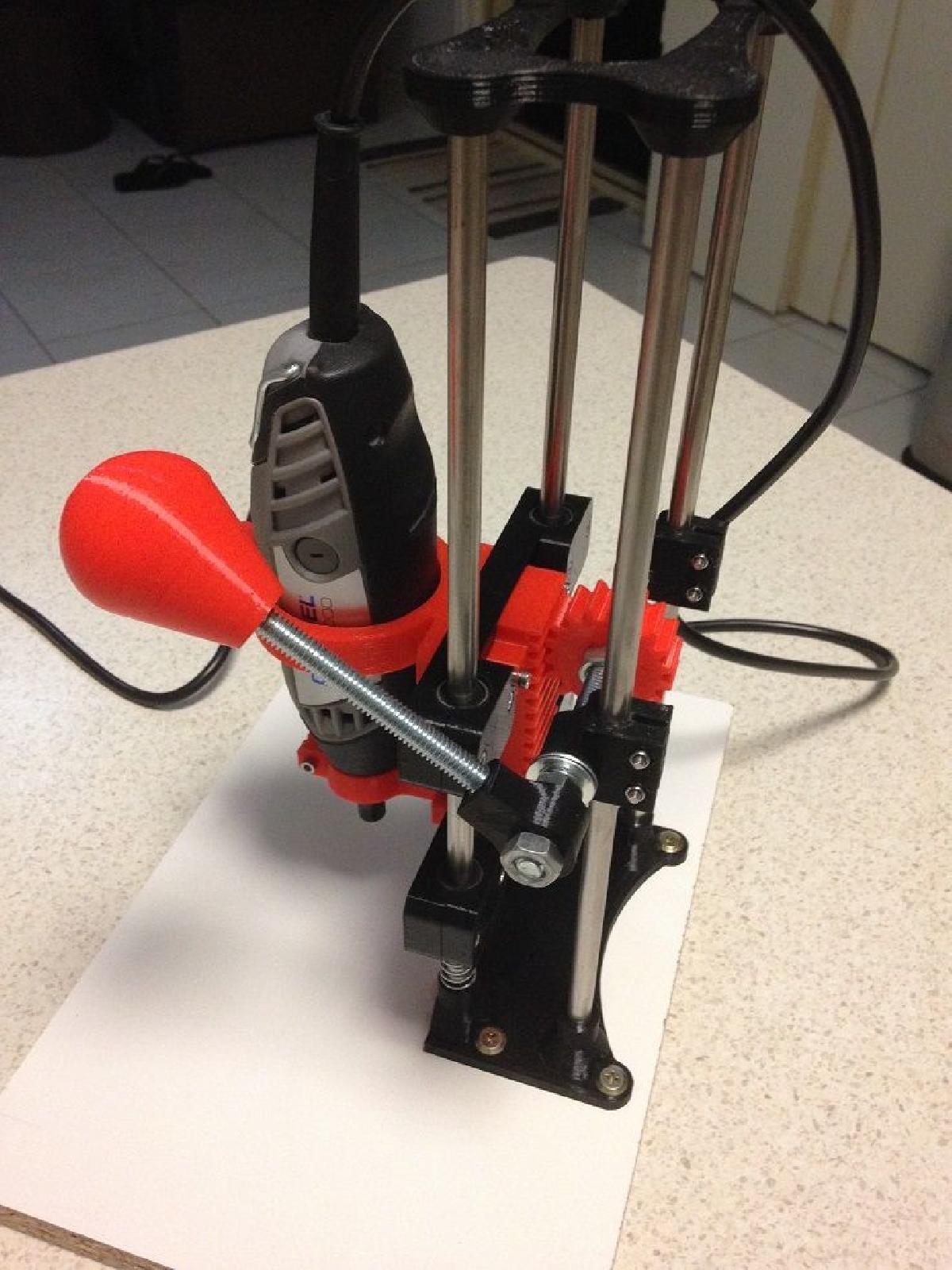

Prensa de broca Dremel (Remix)

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Prensa de broca Dremel (Remix)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Prensa de broca Dremel (Remix) foi projetado para Impressora 3D. UPDATE 20150503: Pinhão/engrenagem original incluído para completude. UPDATE 20150412: Novo rack em 2 profundidades. Estou usando a versão de 11mm para um bom companheiro com a engrenagem. Rack antigo removido. ATUALIZAÇÃO 20150406: Eu tive que embalar o suporte dremel inferior em cerca de 1mm para obtê-lo vertical e o rack por cerca de 1mm para melhorar a interação da engrenagem. Estou trabalhando em um rack melhorado (pendente de impressão 3d (sabe como funciona?) e testes). Eu adicionei um novo clipe de ajuste de altura que é inserido abaixo da mola para aumentar a altura (nas variantes de 10mm e 20mm). Eu gosto da prensa de perfuração de mitchnajmitch mas queria fazer alguns ajustes, adições e reduzir o filamento necessário. Eu realmente gosto de como isso acabou, mas já tenho mais alguns ajustes e adições em mente. Impresso em PLA 3D Fila, camada de 0,3 mm, 3 perims / parte superior / inferior, 25% de preenchimento de favo de mel, exceto para o botão que é 16% de preenchimento de favo de mel. Eu usei a haste rosqueada 5/16 porque é o que eu tinha, mas você pode usar 8mm. A haste lisa é de 8mm. Os orifícios da haste rosqueada são de 7mm para que possam ser aproveitados (use uma torneira, é muito mais fácil / melhor). Todos os parafusos são M3 e as porcas se encaixam. Partes Parafusos M3 (e porcas): 30mm x 4, 25mm x 1, 20mm x 8, 16mm x 5. Molas: 10mm de diâmetro interno x 2. Parafusos x 4 para fixar a base a alguma placa ou a sua bancada. Rolamentos LM8UU ou equivalente impresso em 3D x 4. Haste rosqueada de 5/16 ou 8mm: 15cm x 1, 10cm x 1. Porcas para haste rosqueada: Porcas regulares x 5 e porcas de bloqueio x 2 ou, porcas regulares x 6 e porcas de bloqueio x 1. 3 ou 4 arruelas. Pressione encaixe uma porca normal no cotovelo do punho e na engrenagem. Haste lisa de 8mm: 30cm x 4. Modificações Topo: Novo. Base: Novo. Projetado para ser fixado a uma placa ou ao seu banco e fornece mais área de trabalho. Braçadeira: Cantos arredondados. Rack: Novo. Comprimento total em 2 profundidades. Estou usando a versão de 11mm para um bom companheiro com a engrenagem. Contra-afundadores para cabeças de parafuso. Controle deslizante: cantos arredondados e recorte de seta para baixo adicionado. Tampa do rolamento deslizante: Cantos arredondados. Punho Cotovelo: Novo. Menor. Botão do punho: Novo. Dremel Top Mount: Adicionadas bancadas de porca para que eles pressionem o ajuste. Dremel Bottom Mount: Adicionadas bancadas de porca para que eles pressionem o ajuste.
