Pratt & Whitney F119

Engenharia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Pratt & Whitney F119

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

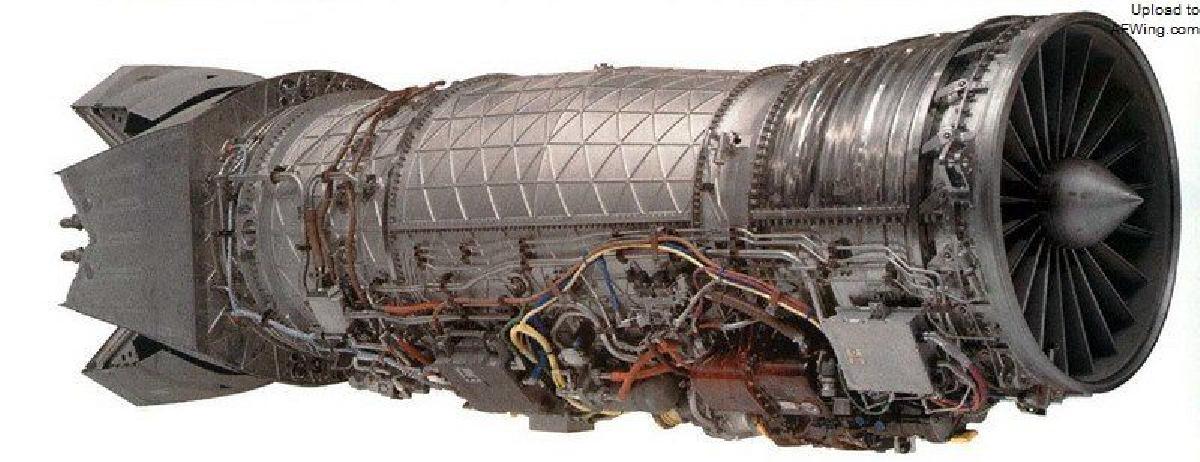

Pratt & Whitney F119 foi projetado para Impressora 3D. O Pratt & Whitney F119 (designado internamente PW5000) e um turborreator de dupla corrente e duplo corpo com pos-combustao, desenvolvido pelo americano Pratt & Whitney entre o final dos anos 1980 e o inicio dos anos 2000. Propulsando os F-22 Raptor, avioes de caca furtivos da Forca Aerea dos EUA, e, portanto, o unico motor de aviao de caca de quinta geracao operacional atualmente. O P&W F119 e tambem um dos raros turborreatores capazes de propulsar o aviao que equipa a uma velocidade supersonica sem recorrer a pos-combustao; essa capacidade e conhecida como supercruise ou supercruzeiro. Para isso, ele entrega uma empuxo da ordem de 35.000 lbf (156 kN), apesar de ter 40% menos pecas em relacao ao seu predecessor, de forma a reduzir os custos de manutencao. O P&W F119 possui finalmente um bocal bidimensional orientavel de ±20°, com o objetivo de melhorar a manobrabilidade do aviao. Ate hoje, o P&W F119 equipa 187 exemplares de F-22 Raptor e deve ser substituido pelo P&W F135, uma variante do F119, para equipar os Lockheed Martin F-35 Lightning II, o proximo caca multirole da Forca Aerea dos EUA em desenvolvimento. O P&W F119 tambem foi utilizado no prototipo Northrop YF-23 Black Widow II. No inicio dos anos 1980, a administracao de Ronald Reagan inicia os primeiros trabalhos no programa Advanced Tactical Fighter, destinado a conceber um novo caca — o Lockheed Martin F-22 Raptor — com o objetivo de substituir os F-15 Eagle e F-16 Falcon da Forca Aerea dos EUA. Em setembro de 1983, o projeto e, entre outros, submetido a Pratt & Whitney e General Electric, encarregadas de propor um motor para equipar o aviao. O caderno de encargos do programa especifica, entre outras coisas, que o novo aviao deve ser capaz de atingir velocidades supersonicas (velocidades superiores a Mach 1) sem usar a pos-combustao. De fato, esse processo, que consiste em injetar querosene nos gases de escape do reator, de forma a aumentar repentinamente o empuxo, apresenta duas desvantagens. Por um lado, provoca um aumento da temperatura gerada pelo motor, o que pode comprometer a furtividade do F-22, e por outro lado, gera um importante sobreconsumo, limitando, assim, a autonomia do aviao. Projetado segundo os principios do desenvolvimento de produto integrado para garantir um justo equilibrio entre desempenho, seguranca, rentabilidade, manobrabilidade e custo de manutencao, o P&W F119 venceu em abril de 1991 a licitacao da Forca Aerea dos EUA, a frente do General Electric YF120. Sua producao comeca entao na fabrica de Middletown, em Connecticut, onde a maioria dos F119 sera construida. Embora inicialmente esteja previsto produzir mil motores, a uma taxa de dois por aviao F-22, mal a metade sera realmente produzida. Abril de 1991: O F119 vence a licitacao da USAF para motorizacao dos F-22; Dezembro de 1992: Primeiros testes em bancada do F119; Setembro de 1997: Primeiro voo do F-22; Dezembro de 2000: Primeiro F119 de serie entregue a USAF; Setembro de 2007: 300º motor F119 entregue a USAF; Fevereiro de 2009: O F119 totaliza 100.000 horas de voo acumuladas. O fluxo de ar em um Pratt & Whitney F119 comeca com um ventilador de tres estagios, seguido por seis estagios de compressao. O P&W F119, sendo um turborreator de dupla corrente, parte do ar que entra pelo ventilador nao passa pelo compressor e e desviado diretamente para contornar e ser direcionado ao bocal. As laminas de longa corda e os discos de laminas da maioria dos estagios sao feitos de uma unica peca de metal, limitando os defeitos nas pecas que podem prejudicar a boa compressao do ar; essa caracteristica e chamada de "blisk", contracao de "blade" (lamina) e "disk" (disco), mais conhecido em frances sob a designacao de "disco aubage monobloco" (DAM). Esse metal, alias, utilizado na maioria das pecas do motor, e composto por uma liga de titanio chamada "titanio ligado C", oferecendo melhor resistencia a fadiga e a altas temperaturas, o que permite empurrar os limites de uso do motor. O motor tambem possui um sistema de geometria variavel: o angulo das laminas do compressor pode ser ajustado por bielas em funcao da rotacao do motor, a fim de evitar, entre outras coisas, o fenomeno da perda de sustentacao rotacional. A camara de combustao, por sua vez, projetada para limitar ao maximo a emissao de fumaca durante a queima do querosene, possui um revestimento isolante termico em cobalto que limita a oxidacao induzida por altas temperaturas, prolongando, assim, sua vida util. Finalmente, o motor termina com uma turbina de alta pressao e uma turbina de baixa pressao contrarrotativas, acionando respectivamente o compressor e o ventilador; e por isso que o P&W F119 e um turborreator de duplo corpo. Vista 3/4 traseira do F119 colocado em um carrinho de transporte especifico. Dispositivo de empuxo vetorial bidimensional do P&W F119. Os motores P&W F119 possuem ainda um bocal bidimensional orientavel de ±20° ao longo do eixo longitudinal do motor. Este dispositivo de empuxo vetorial melhora a manobrabilidade do aviao em voo, mas tambem permite decolagens em distancias mais curtas. O bocal, parte na extremidade do bocal, adota uma forma retangular e nao circular, como geralmente e o caso; essa forma permite acelerar o resfriamento dos gases de escape, diminuindo, portanto, a assinatura infravermelha do aviao e preservando outra vez sua furtividade. O bocal e, pela mesma razao, feito de um novo material composto em ceramica (Composite Matrix Ceramic) destinado a absorver as emissoes de radar e infravermelho. O controle de rotacao do P&W F119 e garantido por duas unidades eletronicas FADEC da Hamilton Sundstrand, cada uma composta por dois computadores, limitando, assim, a probabilidade de uma falha do motor. O Pratt & Whitney F119 e um dos turborreatores mais performaticos dos anos 2000. Em velocidades supersonicas, seu empuxo (116 kN a seco) atinge praticamente o dobro do de motores convencionais, e permanece superior mesmo quando estes ultimos recorrem a pos-combustao. Com a pos-combustao ativada, o P&W F119 desenvolve cerca de 35.000 lbf (156 kN) de empuxo – para comparacao, o empuxo dos cacas F-15 Eagle e F-16 Falcon, ambos propulsados por um Pratt & Whitney F100, varia entre 23.000 (102 kN) e 29.000 lbf (116 kN) – para uma relacao empuxo-peso de 7,8:1. Essa performance, realizada com cerca de 40% menos pecas de forma a diminuir os custos de manutencao, e em parte o resultado de um estudo numerico CFD (Dinamica de Fluidos Computacional) do fluxo de ar no turborreator, mas tambem da utilizacao de tecnicas de ponta; o dominio das ultimas tecnicas de soldagem, como a soldagem por friccao, soldagem por difusao ou soldagem a laser, foi particularmente importante. F119-PW-100: denominacao do motor que equipa os Lockheed Martin F-22 Raptor; YF119-PW-100: denominacao do motor que equipa o Northrop YF-23 Black Widow II; F119-PW-614: denominacao do motor que equipa o Boeing X-32; F119-PW-611: denominacao do motor que equipa o Lockheed Martin X-35. O Northrop YF-23 Black Widow II e um prototipo concebido durante a licitacao da Forca Aerea dos EUA e concorrente do Lockheed Martin F-22 Raptor; e, portanto, motorizado pelo P&W F119. O Lockheed Martin X-35 e, por sua vez, um prototipo do Lockheed Martin F-35 Lightning II motorizado por um F119-PW-611. O F-35 Lightning II de serie sera, no entanto, finalmente propulsado pelo P&W F135, uma variante do F119.

Baixar
