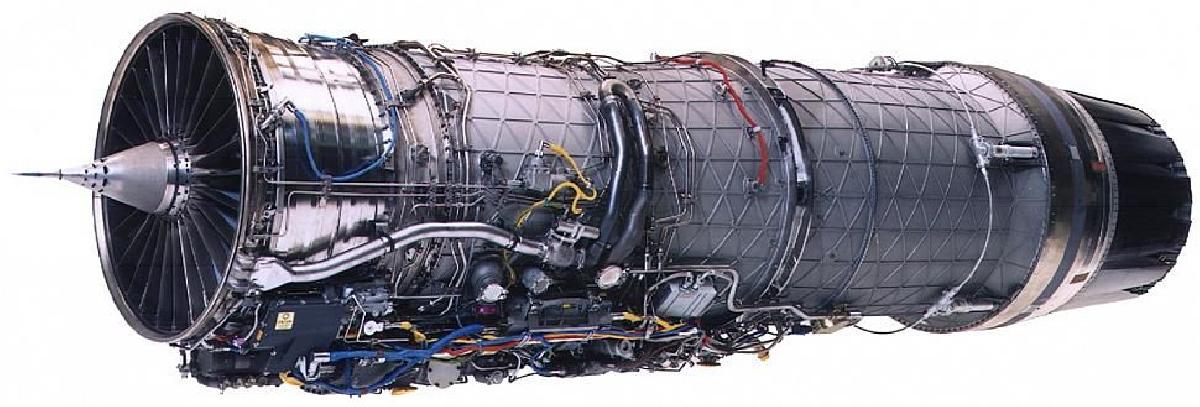

Pratt & Whitney F100

Engenharia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Pratt & Whitney F100

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Pratt & Whitney F100 foi projetado para Impressora 3D. O Pratt & Whitney F100 (designacao interna JTF221) e um turbofan de dupla entrada e pos-combustao, desenvolvido pela americana Pratt & Whitney para propulsar os cacas F-15 Eagle e F-16 Fighting Falcon. Em 1967, a Marinha dos EUA e a Forca Aerea dos EUA lancaram juntas um pedido de proposta para um motor destinado a equipar os cacas F-14 Tomcat e F-15 Eagle. Este projeto conjunto foi nomeado de Gerador de Gas Turbine Engine Avancado (ATEGG), com o objetivo de melhorar o empuxo e reduzir o peso para alcancar uma relacao potencia/peso de 9 para 1. O projeto atribuiu em 1970 a Pratt & Whitney um contrato para a producao dos reatores F100-PW-100 (USAF) e F401-PW-400 (USN). A Marinha retrocedeu e, mais tarde, cancelou seu pedido, optando por continuar a usar o motor Pratt & Whitney TF30 do F-111 em seus F-142 (motor que se mostrou posteriormente muito ineficaz para propulsar o Tomcat). F100-PW-100 O F100-100 realizou seu primeiro voo em um F-15 Eagle em 1972, produzindo entao um empuxo de 23.930 lbf (10.854,5 kgp, 106,45 kN). Em razao da natureza avancada do motor e do aviao, muitos problemas foram encontrados em seus primeiros dias de operacao, como desgaste, perda de sustentacao e sobrepressao de ignicao na pos-combustao. Essas sobrepressoes de ignicao podiam ser causadas por uma falha de ignicao na pos-combustao ou sua extincao logo apos esta, em ambos os casos grandes jatos de combustivel queimado na tubulacao do motor, resultando em uma pressao elevada que fazia o motor falhar. Esses problemas iniciais foram resolvidos, e o F100 ainda esta na frota da Forca Aerea dos EUA ate hoje. F100-PW-200 O F-16 Fighting Falcon entrou em servico com o F100-200, que e pouco diferente da versao -100. Buscando uma maneira de reduzir os custos unitarios, a Forca Aerea dos EUA lancou o programa de Motor Alternativo de Caca (AFE) em 1984, segundo o qual o contrato do motor seria atribuido por meio de concorrencia. Os F-16C/D Block 30/32 foram os primeiros a ser construidos com um compartimento de motor capaz de aceitar o motor existente ou o F110 da General Electric. F100-PW-220/220E O F100-PW-220 integra a tecnologia mais avancada disponivel, como controle de precisao e funcionalidades de manutencao por comandos eletronicos digitais. Sua durabilidade e confiabilidade sao prolongadas pelos avancos em metalurgia e transferencia de calor. O F100-220, lancado em 1986, podia equipar um F-15 ou um F-16. Uma versao sem pos-combustao, o F100-PW-220U, propulsou o prototipo do drone de combate Northrop Grumman X-47B. O F100-220E e um motor -200 atualizado. F100-PW-229 Utilizando a tecnologia desenvolvida a partir dos programas F119 e F135, motores para os F-22 Raptor e F-35 Lightning II, a producao atual do F100-PW-229 integra os materiais da turbina, tecnicas de gerenciamento de resfriamento, a aerodinamica dos compressores e os controles eletronicos. O primeiro -229 voou em 1989 e forneceu um empuxo de 17.800 lbf a seco e 29.160 lbf com pos-combustao, ou seja, respectivamente 8.073,9 kgp (79,18 kN) e 13.226,7 kgp (129,71 kN). Equipam atualmente os ultimos modelos de F-16 e F-15E Strike Eagle.

Baixar

O arquivo 3D intitulado "Pratt & Whitney F100" representa um dos motores a jato mais icônicos e avançados desenvolvidos para aviações militares, utilizado em aeronaves como o F-15 Eagle e o F-16 Fighting Falcon. O modelo é uma representação fiel do turbofan de dupla entrada e pós-combustão, que é essencial para proporcionar uma performance superior durante operações aéreas.

### Características do Modelo 3D:

1. **Detalhamento**: O modelo é projetado com um alto nível de detalhes, refletindo as características físicas do motor F100. Isso inclui elementos como a configuração de entrada de ar, fan, compressores, câmaras de combustão e a seção de pós-combustão.

2. **Escala**: O modelo pode ser feito em escala, dependendo das especificações desejadas para a impressão 3D, permitindo que seja utilizado como um protótipo para estudos, apresentação em exposições ou mesmo como um item de coleção.

3. **Material**: Ao imprimir o modelo em 3D, é importante escolher um material que represente adequadamente as características do motor, como plástico ABS ou PLA, que são comuns em impressoras 3D, mas também é possível optar por resinas para um acabamento mais fino.

4. **Montagem**: Considerando a complexidade do design do motor F100, o modelo pode ser projetado para ser impresso em peças separadas. Isso facilita a montagem e permite a pintura ou acabamento de maneira individual.

### Contexto Histórico e Técnico:

- **Desenvolvimento**: O motor F100 foi fruto de um programa conjunto entre a Marinha e a Força Aérea dos EUA nos anos 60, com o objetivo de criar uma nova geração de motores que proporcionasse um empuxo e eficiência em relação à relação potência/peso.

- **Versões do Motor**: O arquivo pode incluir referências aos diversos modelos do F100, como o F100-PW-100, F100-PW-200, F100-PW-220 e F100-PW-229, destacando suas inovações tecnológicas e melhorias de desempenho ao longo dos anos.

- **Desempenho**: O motor é conhecido por sua potência e eficiência, permitindo que os caças U.S.A.F. atinjam altas velocidades e maneabilidade em combate. O F100-PW-229, por exemplo, pode produzir até 29.160 lbf com pós-combustão, uma característica crucial em engajamentos aéreos.

### Utilização do Modelo:

- **Educação e Pesquisa**: O modelo pode ser utilizado em ambientes educacionais, permitindo que estudantes e profissionais compreendam melhor a engenharia de motores a jato.

- **Exibições e Demonstrações**: Pode ser uma excelente adição a exposições aéreas, museus e feiras de tecnologia, atraindo o interesse de entusiastas da aviação e do público em geral.

- **Hobby e Colecionismo**: Para os fãs da aviação militar, a impressão do modelo do motor F100 pode ser uma emocionante atividade de hobby, permitindo a personalização e criação de uma coleção única.

Em resumo, o modelo 3D do Pratt & Whitney F100 não só representa uma peça fundamental da engenharia aeronáutica, mas também serve como uma plataforma para a exploração técnica e artística em impressão 3D.
