Sobre o objeto 3D Powerbank de 20000 mAh

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

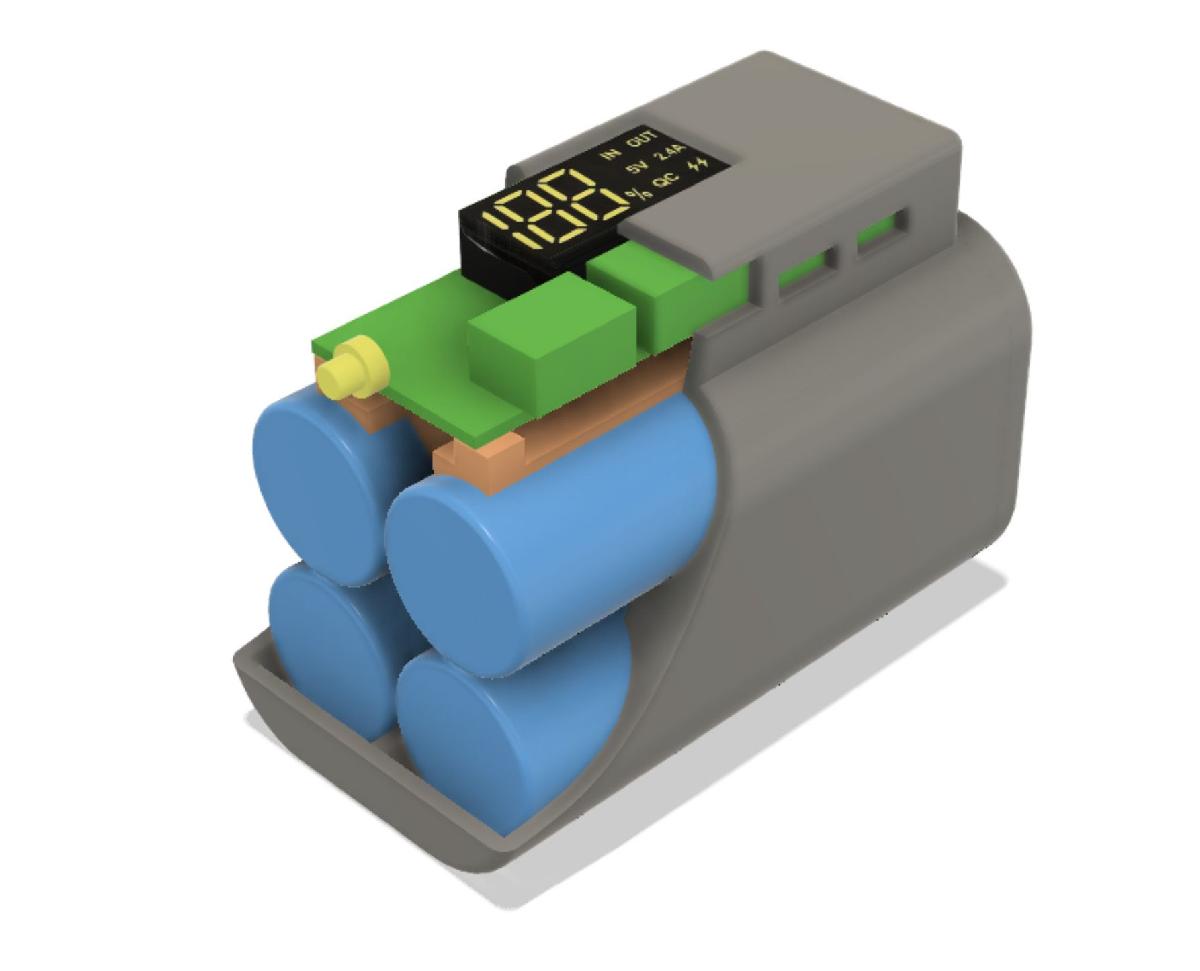

Powerbank de 20000 mAh foi projetado para Impressora 3D. Powerbank de 20000 mAh com baterias Li-Ion 21700ATENCAO: Evitar rigorosamente curto-circuito e polaridade erradaLista de pecas:- Modulo de powerbank DIY 2.4A (por exemplo, do ebay)- 4 Samsung INR21700-50E (21700, 5000 mAh)- 4 parafusos hexagonais M3 x 6- 4 porcas de insercao M3 x D4 x L5- 1 m de cabo flexivel 0,75 - 1 mm²- 2 mm de espuma de borrachaParametros de impressao:- Resolucao 0,2 mm- 2 Perimetros- 20% de preenchimento- SuportesMontagem:1. Imprima todas as pecas2. Verifique o encaixe do botao3. Verifique o encaixe do modulo4. Verifique o encaixe do suporte5. Verifique o encaixe das baterias6. Insira as porcas com o ferro de solda7. Aplane as superficies de contato da caixa e da tampa com lixa (600, umido)8. Conecte todos os polos negativos das baterias com um cabo de 11 cm (veja o plano de circuito)9. Conecte todos os polos positivos das baterias com um cabo de 11 cm10. Solde os cabos ao modulo (cabo positivo de 13 cm, cabo negativo de 21 cm)11. Insira o botao, modulo e suporte 12. Solde o cabo negativo ao pack de baterias13. Puxe o laco do cabo negativo e o cabo positivo com um gancho pelo furo central14. Insira o pack de baterias15. Solde o cabo positivo ao pack de baterias16. Adicione alguns pads de espuma de borracha de 30 x 30 mm17. Feche a tampa com quatro parafusosDivirta-se !!!
