Sobre o objeto 3D Portatil Raspberry Pi Game Console

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

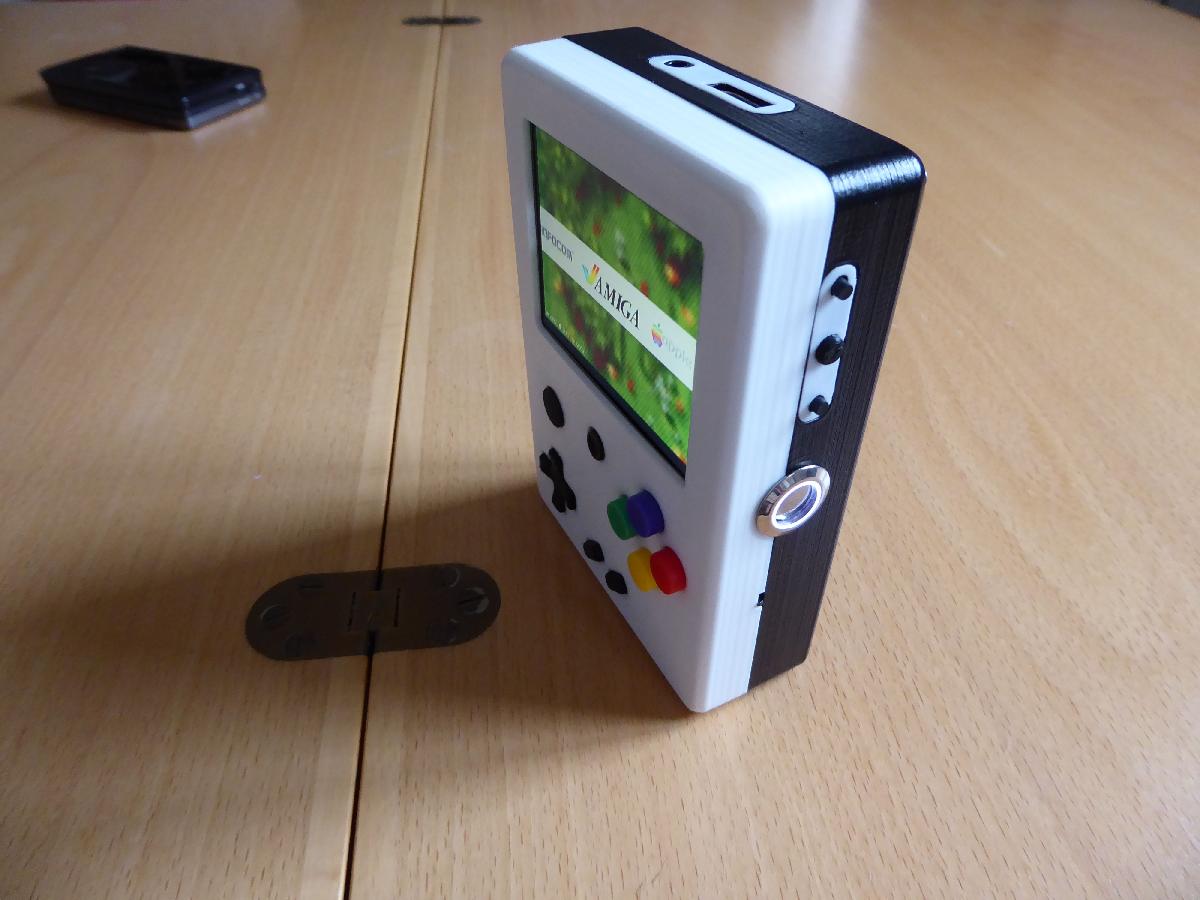

Portatil Raspberry Pi Game Console foi projetado para Impressora 3D. Este e o meu console de jogos portatil Raspberry Pi. Tem 3,6 cm de espessura, 9,6 cm de largura e 13,6 cm de comprimento. Dentro dele, ha um Raspberry Pi 2 rodando o Retropie OS, que permite emular jogos de praticamente todos os sistemas de jogos de 1977 a 2003. Ele tambem possui o Raspbian e o Kodi instalados.TELAA tela e uma tela de camera de backup composta barata da amazon. Tem uma resolucao de 480x320, que pode nao parecer muito, mas nao e um problema ao jogar jogos retro. Como a tela foi feita para funcionar em um carro, ela necessita de 12V para operar fora da caixa. Isso, no entanto, pode ser facilmente consertado, para que funcione com 5V :)BATERIAEm termos de bateria, possui uma bateria de ion de litio recarregavel de 6000mAh, que oferece cerca de 4-5 horas de tempo de jogo.Para carregar a bateria, ele possui um Adafruit PowerBoost 1000C que pode carregar a bateria em cerca de 5-6 horas.SONIDOOs dois alto-falantes embutidos sao de um antigo Nintendo DS Lite quebrado que eu tinha por ai (poderiam ser substituidos pelo mini alto-falante de metal da Adafruit). O sinal de audio que vem do Raspberry Pi e muito fraco para alimentar os alto-falantes por conta propria, entao precisa ser amplificado. O amplificador e de um antigo par barato de alto-falantes externos para um mp3 player que eu tambem tinha por ai (pode ser substituido por um amplificador pam8302 da Adafruit). Para aumentar e diminuir o volume, possui um "slider" analogico de um antigo par de fones de ouvido (provavelmente voce pode encontrar algo semelhante com facilidade).CONTROLE EMBUTIDOO controle embutido foi a parte mais dificil deste projeto, ou mais especificamente o joystick ANALOGICO. O controle embutido que eu fiz e uma placa de circuito impresso de experiencia com interruptores tateis e um joystick analogico. Os interruptores tateis foram relativamente faceis de conectar, mas tive muitas dificuldades com o joystick!JOYSTICK ANALOGICOComo e analogico, o Raspberry Pi nao consegue entende-lo imediatamente. O sinal do joystick deve ser convertido para um formato digital primeiro. Se eu fosse um programador mestre, provavelmente conseguiria comprar um ADC (conversor analogico para digital) e escrever um driver para ele eu mesmo. Mas isso nao funcionou para mim :(Entao, fiz algumas pesquisas na internet e descobri que o Arduino poderia converter sinais analogicos em digitais, mas como o Arduino era muito grande para caber no meu design, decidi usar um "clone" do arduino chamado Teensy, devido ao seu tamanho muito menor.Apos dezenas de horas de frustracao, finalmente consegui escrever um script funcional em uma linguagem de programacao que nunca tinha tentado antes e carrega-lo no Teensy! :) (Se voce tiver um problema semelhante, pode baixar o script da lista de downloads "Controller_script_for_Arduino")DESIGNTudo, exceto os componentes e os quatro botoes de acao, foi projetado no Autodesk 123D Design e impresso em 3D em uma Ultimaker 2. Eu definitivamente recomendo tanto o 123D Design quanto a Ultimaker 2; eles foram uma equipe solida ao longo deste projeto.EU NAO RECOMENDO A NENHUM NAO MODELISTA 3D QUE CONSTUJA ESTE PROJETO, ALGUNS DOS COMPONENTES SERAO DIFICEIS/IMPOSSIVEIS DE OBTER, ENTAO VOCE PRECISARA FAZER ALGUMAS MODIFICACOES. Isso e 100% possivel, pois inclui o arquivo do 123D Design. Mas e por sua conta e risco ;)SOFTWARERetropie e o sistema operacional principal, e voce seleciona o sistema de jogos e o jogo atraves do Emulationstation. Retropie e um otimo sistema operacional, entao va conferir, se voce achar que parece interessante: http://blog.petrockblock.comEmbora o Retropie seja o sistema operacional principal, ele possui tanto o Kodi (XBMC) quanto o Raspbian instalados, o que significa que voce pode assistir filmes, series e ouvir musica diretamente no console! Voce tambem pode navegar na web atraves do Raspbian, se tiver um teclado conectado. Esses dois sistemas operacionais tambem podem ser iniciados atraves do Emulationstation.AGRADECIMENTOS ESPECIAIS A FLOOB do Youtube e ao forum Petrockblog/Retropie, que me ajudou durante toda a configuracao do controle embutido. Eu nao poderia ter feito isso sem a ajuda dele.links de video:https://www.youtube.com/watch?v=FM7mc-y_9TIhttps://www.youtube.com/watch?v=oQrT8IEYkmUhttps://www.youtube.com/watch?v=oJQeFrU50oE

Baixar

O **Portátil Raspberry Pi Game Console** é um projeto entusiasmante que demonstra a capacidade de integrar tecnologia moderna em um formato acessível e divertido para entusiastas de jogos retro. Vamos explorar os aspectos principais deste console.

### Dimensões e Estrutura
Com dimensões compactas de 3,6 cm de espessura, 9,6 cm de largura e 13,6 cm de comprimento, o console é projetado para ser portátil e leve, tornando-o fácil de transportar.

### Hardware Interno
- **Raspberry Pi 2**: A base do console é um Raspberry Pi 2, que executa o sistema operacional **RetroPie**. Este sistema é bastante popular entre os aficionados por jogos retro, permitindo emular uma vasta gama de consoles de videogame, abrangendo desde 1977 até 2003.
- **Tela**: Uma tela de câmera de backup de baixo custo, com resolução de 480x320. Embora a resolução possa parecer baixa a princípio, ela é suficiente para jogos retro, pois esses jogos eram originalmente projetados para telas de resolução similar.
- **Bateria**: Utiliza uma bateria de íon de lítio recarregável com capacidade de 6000mAh, que fornece de 4 a 5 horas de tempo de jogo. O carregador, um Adafruit PowerBoost 1000C, permite recarregar a bateria em cerca de 5-6 horas.

### Áudio
O console vem equipado com dois alto-falantes que foram reciclados de um Nintendo DS Lite quebrado. Devido à baixa potência do sinal de áudio do Raspberry Pi, um amplificador é essencial para aumentar o volume. O projeto também inclui um controle deslizante analógico para ajuste de volume, que é uma adição prática para a experiência do jogador.

### Controle Embutido
O controle embutido foi um dos principais desafios do projeto, especialmente devido à integração de um joystick analógico. O autor projetou uma placa de circuito impresso com botões táteis e utilizou um Teensy para converter os sinais analógicos do joystick em digitais, permitindo que o Raspberry Pi os reconhecesse. Esse aspecto demonstra um excelente domínio tanto em eletrônica quanto programação.

### Software
Além do RetroPie, que é a interface principal para jogos, o console também oferece Raspbian e Kodi. Isso significa que, além de jogar jogos retro, é possível assistir a filmes, séries e ouvir música, tornando o console uma plataforma multifuncional.

### Design e Recomendação
O design foi realizado usando o Autodesk 123D Design, e a impressão 3D foi executada em uma impressora Ultimaker 2. O autor destaca que esse projeto pode não ser adequado para iniciantes em modelagem 3D, pois alguns componentes podem ser difíceis de encontrar, fazendo com que modificações sejam necessárias.

### Conclusão
O **Portátil Raspberry Pi Game Console** é uma prova de conceito notável que combina hobby e tecnologia. Ele oferece uma boa mistura de funcionalidade, portabilidade e personalização, ideal para aqueles que desejam reviver a nostalgia dos jogos retro enquanto aproveitam as possibilidades de um hardware moderno. E para quem se interessar, os vídeos compartilhados pelo autor oferecem uma visão prática do projeto em ação.
