Sobre o objeto 3D Porta de tela de insetos com abertura para gato

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

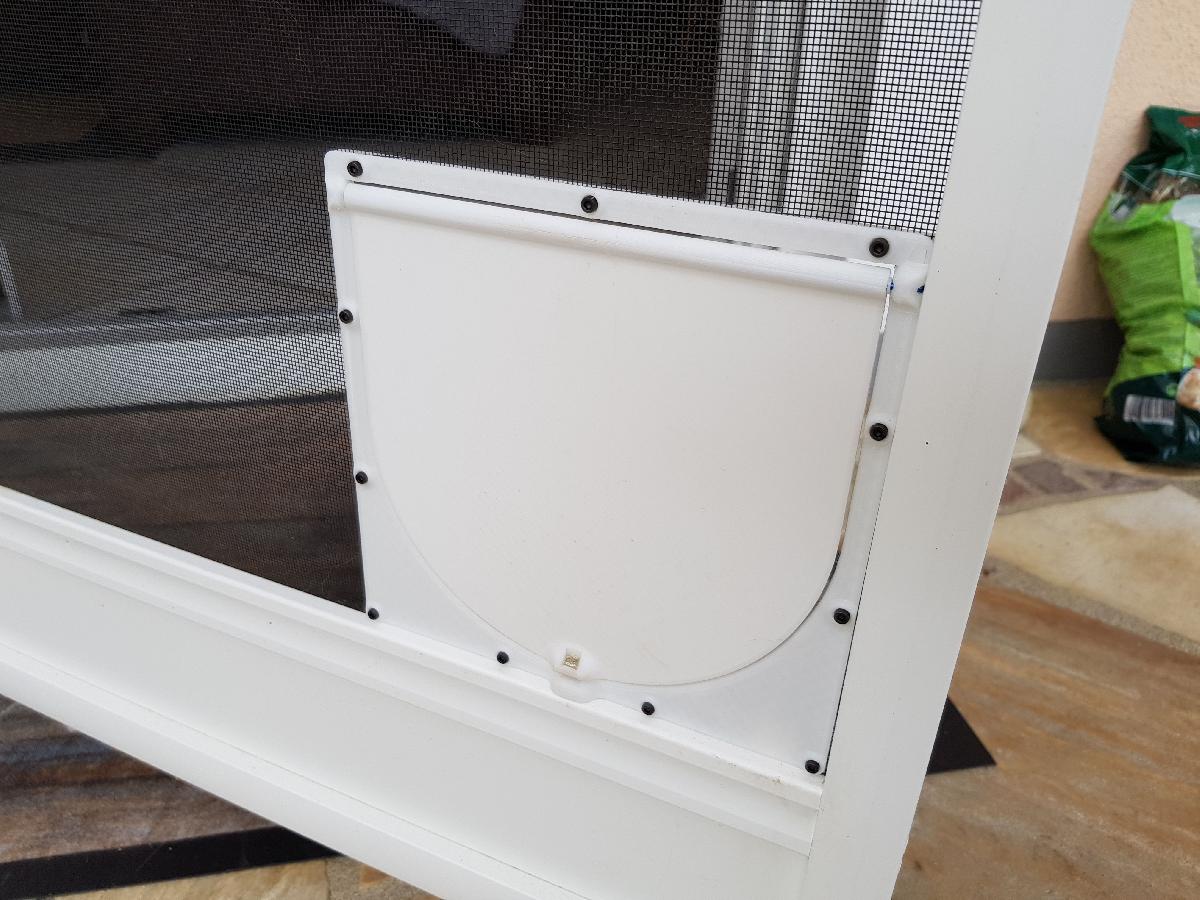

Porta de tela de insetos com abertura para gato foi projetado para Impressora 3D. Esta e uma porta para gatos com uma area de contato muito baixa e peso leve, projetada para ser aparafusada em uma porta de tela de insetos.Video: https://youtu.be/JeOhucPyz0oVoce tambem vai precisar11x Parafusos DIN912 - M2.5x4, por exemplo, do schraubenhandel24.de11x Porcas DIN934 - M2.5, por exemplo, do schraubenhandel24.de2x Imas de Discos de Neodimio D=5mm, L=5mm, por exemplo, do supermagnete.dePrimeiro, cole as porcas nas fendas usando um adesivo adequado (eu usei UHU HART) e deixe secar.Use um pedaco de filamento ou uma haste de aco com 1.75 - 2 mm e monte a porta da tampa.Eu usei um tipo de material diferente do que a impressao foi feita, na esperanca de reduzir o desgaste.Voce tambem pode colocar alguns pequenos discos de PTFE entre a moldura e a porta da tampa para manter a porta centralizada.Entao coloque as pecas na tela de insetos e aparafuse os parafusos atraves da rede.Nao se esqueca de colocar o ima de disco no lugar. Eu nao colei, entao ele fara um barulho de chocalho quando o gato entrar ou sair.Eu colei as duas partes e a rede juntas, entao remover nao e tao facil mais.Nao aperte os parafusos demais, pois nao havera muito estresse.Entao, se voce estiver absolutamente certo de que se encaixara perfeitamente, use uma faca afiada para cortar a tela de insetos.Alem disso, coloque um pouco de cola ao redor dos parafusos no canto sem suporte antes para reduzir o estresse na rede ali.Como ultimo passo, coloque um pouco de cola no lugar do ima da porta e insira o ima na direcao correta ;)Talvez nao se encaixe na sua porta de tela de insetos, para esse caso eu adicionei o link do OnShape.Basta copiar o design e modifica-lo de acordo com suas necessidades.AVISO: Nenhuma garantia de que durara para sempre ou que atendera suas necessidades.Eu tive que substituir a rede de qualquer maneira porque os gatos arranharam um buraco nela.Entao nao foi uma decisao dificil para mim cortar um buraco na rede.

Baixar

O modelo 3D intitulado "Porta de tela de insetos com abertura para gato" é uma solução prática para permitir que os gatos entrem e saiam de casa com facilidade, enquanto mantém a integridade da entrada de tela de insetos. Este modelo é projetado para ser leve e ter uma área de contato reduzida, minimizando o impacto na estrutura da tela de insetos.

### Características do Modelo:
- **Leveza e Baixo Peso:** O design é otimizado para ser leve, garantindo que não sobrecarregue a tela de insectos.
- **Fácil Instalação:** A porta pode ser fixada na tela de insetos usando parafusos, o que simplifica o processo de instalação.
- **Sistema de Fechamento Magnético:** A adição de ímãs de neodímio proporciona um fechamento fácil e prático, evitando que a porta fique aberta.

### Materiais Necessários:
Para a montagem dessa porta, você precisará dos seguintes materiais:
- **Parafusos DIN912 (M2.5x4):** 11 unidades
- **Porcas DIN934 (M2.5):** 11 unidades
- **Ímãs de disco de neodímio (D=5mm, L=5mm):** 2 unidades

Links sugeridos para compra dos materiais:
- Parafusos: [schraubenhandel24.de](https://www.schraubenhandel24.de/din-912-zylinderschrauben-stahl-12-9-m2-5x4-100st/)
- Porcas: [schraubenhandel24.de](https://www.schraubenhandel24.de/din-934-6kt-muttern-edelstahl-a2-m2-5-500st/)
- Ímãs: [supermagnete.de](https://www.supermagnete.de/scheibenmagnete-neodym/scheibenmagnet-durchmesser-5mm-hoehe-5mm-neodym-n45-vernickelt_S-05-05-N)

### Instruções de Montagem:
1. **Preparação das Porcas:** Cole as porcas nos slots da porta utilizando um adesivo apropriado e deixe secar.
2. **Montagem da Porta:** Use um pedaço de filamento ou uma haste de aço de 1,75 - 2 mm para montar a porta. Considerar o uso de um material diferente para a porta pode ajudar a reduzir o desgaste.
3. **Centralização:** Pequenos discos de PTFE podem ser colocados entre a moldura e a porta para ajudar na centralização.
4. **Instalação Após Montagem:** Posicione as peças na tela de insetos e aparafuse os parafusos através da tela. Lembre-se de colocar o ímã no lugar, permitindo que faça um leve barulho ao abrir e fechar.
5. **Corte da Tela de Insetos:** Se tiver certeza do ajuste, utilize uma faca afiada para cortar a tela de insetos. Aplique um pouco de cola ao redor dos parafusos para diminuir a tensão na tela.
6. **Finalização:** Cole o ímã no espaço designado e insira-o na posição correta.

### Considerações Finais:
- **Personalização do Design:** Caso o modelo não se encaixe perfeitamente, há um link para o design no OnShape, onde você pode copiar e modificar conforme suas necessidades.
- **Durabilidade:** Tenha em mente que não há garantia de durabilidade infinita; ajustes podem ser necessários após o uso, especialmente se os gatos arranharem a tela.

Este projeto não apenas proporciona uma solução prática para a entrada de gatos, como também mantém a proteção da tela de insetos, permitindo a circulação de ar sem comprometer a segurança da sua casa.
