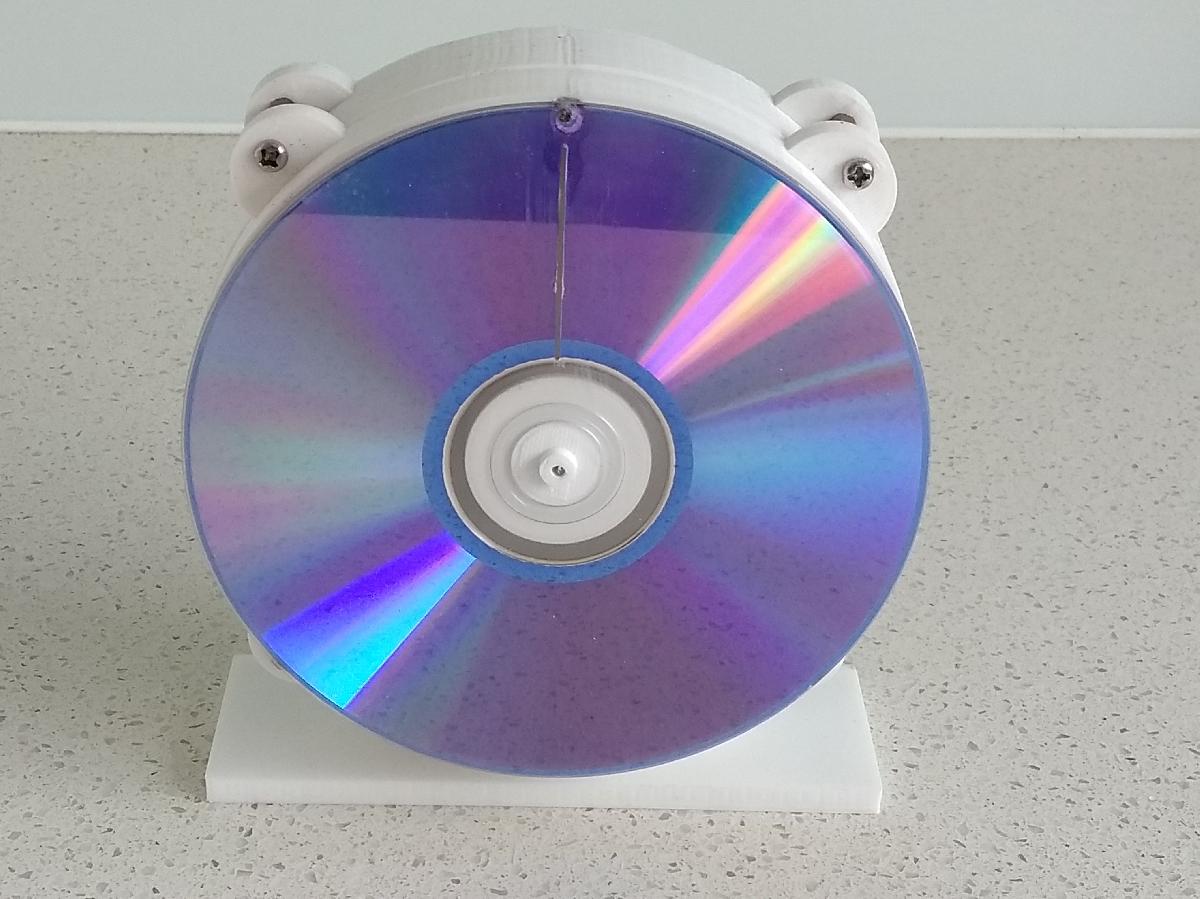

Sobre o objeto 3D Ponto de vista: relogio e suporte

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Ponto de vista: relogio e suporte foi projetado para Impressora 3D. Esta e uma extensao de suporte e eletronica para o relogio POV projetado por snug. A parte do suporte e meu primeiro design 3D. Pecas ImpressasAlem das pecas existentes em https://www.thingiverse.com/thing:1098018POV_Clock_Electronics.stlPOV Clock Stand.stlUse 2 x 15mm espacadores de latao ou nylon para os dois parafusos superiores.Use uma broca de 3mm para roscar os dois buracos no suporte.Pecas EletronicasSensores de Efeito Hall A1120(https://www.ebay.com/itm/1PCS-A1120LUA-T-IC-SW-HALL-EFFECT-CHOPPER-3-SIP-1120-A1120/192103054615?hash=item2cba3bfd17:g:0FIAAOSw241YfaR0)Arduino Mini Pro(https://www.ebay.com/itm/Mini-Pro-ATmega328P-Module-Micro-Controller-Board-Modul-5V-16Mhz-Arduino-New/182872778300?hash=item2a9411263c:g:EN4AAOSwhOxZ-1wf)Array de Transistores Darlington ULN2004(https://www.ebay.com/itm/3pcs-ULN2004AN-ULN2004-2004-TRANSISTOR-ARRAY-7-NPN-IC/171907495215?epid=887647974&hash=item28067c352f:g:0p8AAOxydlFSusw6)Regulador de 5V (https://www.ebay.com/itm/DC-DC-Buck-Step-Down-Module-3-3V-5V-9V-12V-3A-Adjustable-Voltage-Regulator-Power/272810484557?hash=item3f84c5a34d:g:yGQAAOSwEotZv96H)DS1302, suporte de bateria e cristal de uma placa RTC DS1302(https://www.ebay.com/itm/DS1302-Real-Time-Clock-Module-Battery-CR2032-Green/263030995800?epid=15004272494&hash=item3d3dde7b58:g:-sUAAOSwi8VZPFiB)3x Botoes (momentaneos)(https://www.ebay.com/itm/Mini-Momentary-Push-Button-Switch-for-Model-Railway-Hobby-7mm-Pack-of-10-Red/172709382653?epid=1885846660&hash=item28364809fd:g:nQQAAOSw42dZMTmi)1x Soquete DC(https://www.ebay.com/itm/10-5-5x2-1mm-DC-Power-Supply-Charger-Jack-Socket-Female-Panel-Mount-Connector-EV/272959420096?hash=item3f8da636c0:g:Tg8AAOSw32lYv4y-)Diode Schottky IN5819Resistor de 10K 1/4W2x Capacitores ceramicos de 0.1uFConectores de pinos (opcional - voce pode soldar os fios diretamente na placa)Fonte de energia de 12VPCBIncluidos estao os arquivos Eagle para a PCB. Eu usei o metodo de toner para faze-la.SoftwareO Sketch do Arduino e as bibliotecas associadas estao incluidos.

Baixar

O projeto "Ponto de vista: relógio e suporte" é um modelo 3D que integra uma estrutura de suporte e uma extensão eletrônica para um relógio POV (Persistence of Vision) projetado pela snug. Essa criação representa o primeiro design 3D do autor, e busca complementar a funcionalidade do relógio, permitindo uma montagem mais prática e funcional.

### Peças Impressas
O modelo inclui duas peças principais que devem ser impressas:

1. **POV_Clock_Electronics.stl**: Peça que contém a parte eletrônica necessária para o funcionamento do relógio.
2. **POV Clock Stand.stl**: Suporte projetado para sustentar o relógio POV.

Para a montagem das peças, o autor recomenda o uso de dois espaçadores de latão ou nylon de 15 mm para os parafusos superiores. Além disso, é necessário fazer rosca nos buracos do suporte com uma broca de 3 mm.

### Peças Eletrônicas
O relógio POV utiliza diversos componentes eletrônicos, que podem ser adquiridos facilmente online. Entre eles, destacam-se:

- **Sensor Efeito Hall A1120**: Utilizado para detectar mudanças de campo magnético.
- **Arduino Mini Pro**: A placa microcontroladora que gerencia a lógica do relógio.
- **Array de Transistores Darlington ULN2004**: Para controlar os sinais elétricos que ligam e desligam as luzes LED.
- **Regulador de 5V**: Para fornecer a tensão necessária aos componentes.
- **Módulo RTC DS1302**: Permite a medição do tempo real.
- **Botões de pressão**: Para interação e ajustes manuais no relógio.
- **Diodo Schottky IN5819 e capacitores**: Elementos adicionais para estabilização e filtragem da alimentação.

### PCB
Os arquivos Eagle para a placa de circuito impresso (PCB) do projeto estão incluídos, e o autor menciona ter utilizado o método de toner para a sua confecção, o que é uma técnica bastante popular entre entusiastas da eletrônica.

### Software
Por fim, o projeto disponibiliza o código (Sketch) para o Arduino, bem como as bibliotecas necessárias para que o relógio funcione corretamente. Isso permite que tanto iniciantes quanto experientes possam entender a lógica por trás do funcionamento do dispositivo e personalizá-lo conforme suas necessidades.

Esse modelo é uma excelente opção para quem deseja se aventurar no universo da impressão 3D e da eletrônica, unindo tecnologia de visualização e design inovador.
